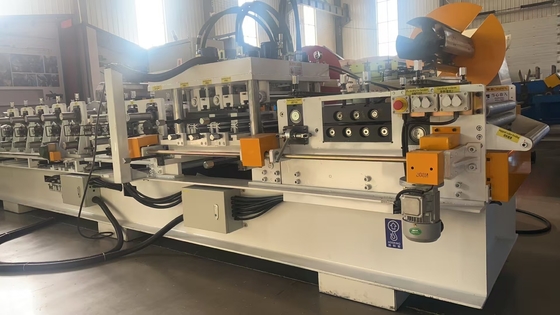

دستگاهی برای تبدیل ورودی دیجیتالی کامپیوتر+برقی دکمه ای

NLT-400CکامپیوترمنnputDاژیتالTآموزش+EبرقباستونTآموزشRهمهFیا کردنEتجهیزات

مدل تجهیزات: NLT-400

نسخه هوشمند سرو موتور: کل قدرت 68KW درایو

Sادرار: 30 متر در دقیقه، سرعت جامع 12 متر در دقیقه تا 15 متر در دقیقه (با توجه به تعداد سوراخ های حفاری) ؛

1عرض C (80 ~ 350mm) ، عرض Z (120 ~ 350mm) می تواند به طور آزاد تبدیل شود؛

2. لبه کوچک (8-20mm) و لبه کوچک ≤ 0.8 * (دفاع کمر -20)

3ارتفاع کمر (30-100) mm و ارتفاع کمر ≤ 0.95 * (عرض پایین - لبه کوچک -30)

4ضخامت صفحه تنظیم شده t (1.0 ~ 3.5) mm

دقت طول و موقعیت سوراخ ± 1mm

اینجاچندتا هستپروفایلsبرای مرجع شما:

پیکربندیالزامات:

1ضخامت مواد:1.5-3.5 میلی متر

2مقاومت مواد: 235/345 Mpa (اگر از ماده 550 MPA استفاده کنید ضخامت می تواند️t بیش از 3 میلی متر)

3اندازه: 100-300mm (می تواند به طور خودکار تنظیم شود)

4سرعت: حداکثر 15 متر/دقیقه (در صورت سوراخ کردن سرعت 15-22 متر/دقیقه خواهد بود)

5.C و Z استرلین تغییر به صورت دستی

6. ميز پذيرش دستي

جریان کار

باز کردن → وارد کردن مواد به ماشین → سطح بندی → ضربه زدن و پیش تراشیدن → شکل گیری رول → جدول دریافت محصولات

NLT-400CکامپیوترمنnputDاژیتالTآموزش+EبرقباستونTآموزشRهمهFیا کردنEتجهیزات

8 تن هیدرولیکپاک کننده

ظرفیت:6 تن هیدرولیک اختیاری است

قطر داخلی کویل:450-550 میلی متر

عرض تغذیه:حداکثر 500 میلی متر

ساختار:توسط صفحات فولادی و میله های پروفایل شده جوش داده شده است.

کوچک شدن و گسترش کویل اتوماتیک است ، توسط نیروی هیدرولیکی هدایت می شود.

بخش تغذیه و تراز

یک دکمه الکتریکی در اینجا وجود دارد، که می تواند به طور خودکار تنظیم عرض تغذیه

رولر های صاف کننده:3 بالا 4 پایین

مواد رول:Cr15

قطر رول:75 میلی متر

تنظیم عرض تغذیه: اتوماتیک با دکمه

مطمئن شوید که ورق فولاد ورودی مستقیم و مرتب و سپس رول فرآیند تشکیل می تواند دقیق ساخته شده است

سنگ شکن و پیش تراشیدنبخش

واحد سوراخ کردن با سیستم هیدرولیک

یک ایستگاه ضربه زدن

قالب پرشینگ:درمان خاموش شده Gcr12

ایستگاه اول:سوراخ های پایین مرکز

ایستگاه چهارمبرش پیش هیدرولیک

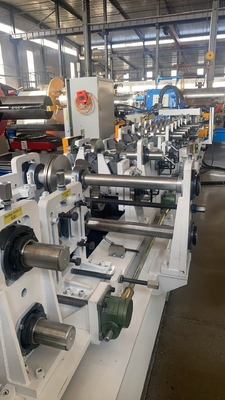

مaدر قطعات شکل دهنده رول

ایستگاه های رولر:34 ردیف= یکی از آنها ارتفاع کمر تشکیل 87-95 درجه گروه رول تعدیل می شود

مجهز به 12 مجموعه از ماژول های مبادله CZ، سوئیچ می تواند با چرخش 180 درجه تکمیل شود و ریل راهنمای خطی می تواند تغییر کند

دستگاه رول قوس ضد مجاور

قطر گره ها:Φ90 mm جامد

زنجیره دو ردیف برای انتقال + پشتیبانی پایانی میله

مواد آبهای:

40 Cr پردازش CNC HRC28-32 ، چرخاندن نهایی و الکترولیت

سرعت شکل گیری:حداکثر 15 متر/دقیقه

ولتاژ: 380V/60HZ/3P (بر اساس درخواست)

راه انتقال:

زنجیره های دوگانه + پشتیبانی آخر میله

تغییر اندازه: به طور خودکار توسط PLC

"ج" و "ز" تغییر می کنند:به صورت دستی

مواد رول: Cr12، سوراخ داخلی دقیق بعد از درمان حرارتی خلاء

تکنولوژی پردازش: ماشینکاری CNC به دنبال آن درمان حرارتی به HRC58-60 ، ماشینکاری دقیق

ماده ی گره: 40Cr (قطر 90/قطر 75)

تکنولوژی پردازش: درمان خنک کننده و سخت کننده HRC28-32 پس از پردازش CNC و سپس چرخاندن دقیق و الکتروپلاستی

این بخش برای ساخت دنده های از M purline

عرض و ارتفاع قابل تنظیم

در حال حرکت موتور servo درایو اصلی ۶۸ کیلو وات

قدرت ایستگاه هیدرولیک ضربه زدن و برش 15KW + خنک کننده هوا

ظرفیت مخزن سوخت 300 لیتر

بطری جوش برای سوراخ کردن و تراشیدن

اصلی ترین اجزای اصلی منبع روغن دریچه سولینوئید تحقیقi

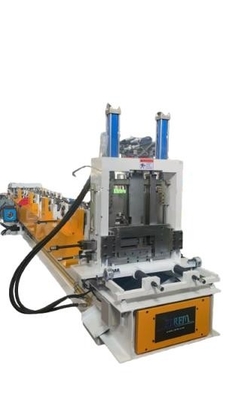

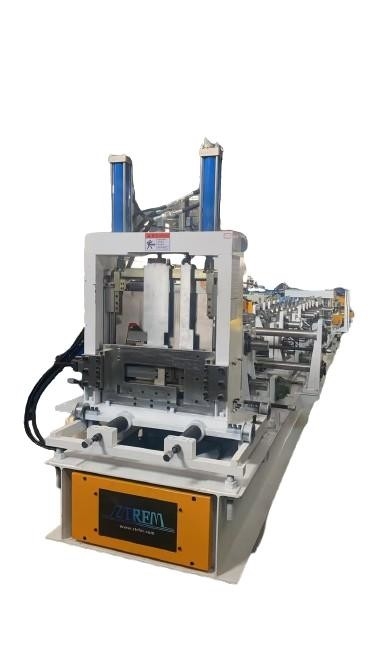

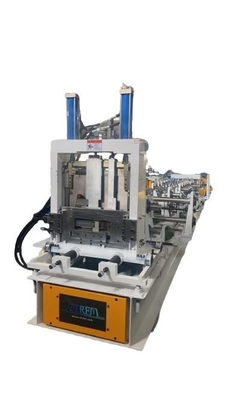

سیستم برش هیدرولیکی

ماده تیغه:درمان خاموش کردن Cr12mov

اندازه گیری طول:اندازه گیری رمزگذاری خودکار، تحمل طول 1mm/3m است

شما می توانید برش دستی را تنظیم کنید تا اندازه های مختلف c / z purlin را برش دهید. شما نیازی به تغییر تیغه جدید ندارید و این برش آسان است.

در کار سنگ شکن و تراش از یک مخزن هیدرولیک استفاده می شود.

حجم مخزن:۳۰۰ لیتر

روغن هیدرولیک:46#

قدرت ایستگاه هیدرولیک:15KW + خنک کننده هوا

سیستم کنترل PLC

کابینت کنترل اصلی سیستم کنترل

1 کنترل کامپیوتری+سیستم کنترل هوشمند+برنامه ورودی سریع تولید می تواند به سرعت داده های تولید را از فلش دیسک USB وارد کند یا از راه دور داده های اصلی را منتقل کندسیستم ویندوز

جعبه توزیع جایگزین: 1 (در وسط قفسه نصب شده است)

کنترل کننده خارجی: 1 (می تواند به راحتی جلو و عقب را در طول فرآیند تولید و عیب یابی کنترل کند)

منشأ لوازم جانبی اصلی: PLC (Panasonic، ژاپن) ، کنترل کامپیوتر، رله (Couton) ، سوئیچ نزدیکی (Autonex، کره جنوبی) ، رمزگذاری طول (Omron، ژاپن)

جدول دریافت شده

طول: 6 متر

بدن قاب با فولاد کانال و فولاد زاویه ای جوش داده شده است و رول بر روی سطح نصب شده است

پيشنهاد مرتبط:

اگر هزینه نیروی کار محلی بالا است، شما همچنین می توانید انتخاب palatalizing خودکار
