گیربکس دستگاه پرلین 350 C و Z با کار سنگین

                                              گیربکس دستگاه پرلین C و Z سنگین 350

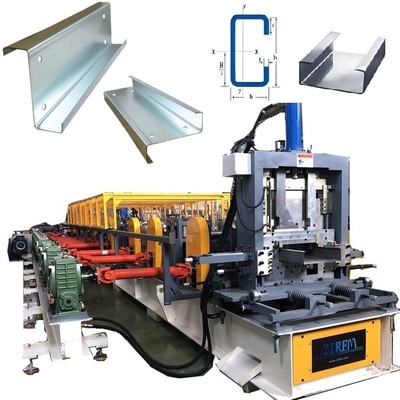

گیربکس دستگاه پرلین C و Z سنگین 350 برای ساخت پرلین C، پرلین Z به صورت کاملاً خودکار طراحی شده است. این دستگاه از محدوده اندازه های زیر پرلین C و پرلین Z پشتیبانی می کند.

1. عرض C (80~350) میلی متر، عرض Z (120~350 میلی متر) را می توان آزادانه تغییر داد؛

2. لبه کوچک (8-20 میلی متر) و لبه کوچک ≤ 0.8 * (ارتفاع کمر -20);

3. ارتفاع کمر (30-100) میلی متر و ارتفاع کمر ≤ 0.95 * (عرض پایین - لبه کوچک -30);

ضخامت صفحه قابل تنظیم t (1.0~3.5) میلی متر؛

مواد پشتیبانی شده:Q195، Q235، Q345B فولاد نورد گرم یا فولاد نورد گرم گالوانیزه

این دستگاه می تواند از انواع پانچ زیر پشتیبانی کند: و همچنین ما می توانیم دستگاه را با توجه به نقشه پروفایل شما طراحی کنیم

گیربکس دستگاه پرلین C و Z سنگین 350

گیربکس دستگاه پرلین C و Z سنگین 350

از آنجایی که ضخامت مواد تا 3.5 میلی متر است، ما آن را به صورت زیر طراحی می کنیم:

1. برای قسمت تغذیه کویل، شفت راهنمای تغذیه + چرخ راهنما

• تراز کردن سه، پایین چهار، و دو سیم سرب، سیم هسته جامد کامل خاموش و تمپرینگ عملیات حرارتی، و آبکاری پس از ماشینکاری دقیق.
• ایستگاه غلتک اصلی 23 (که یکی از آنها یک گروه غلتک قابل تنظیم دلخواه 87-95 درجه ارتفاع کمر است)
• انتقال + پشتیبانی انتهای شفت: نوع گیربکس مستقل.
• مجهز به 12 مجموعه ماژول تبادل CZ، سوئیچ را می توان با چرخش 180 درجه تکمیل کرد و ریل راهنمای خطی را می توان تغییر داد
• دستگاه غلتک قوس ضد مقعر
• میله فشرده سازی، میله مستقیم، میله مستقیم
• چهار مجموعه واحد صاف کننده برای استفاده دوگانه CZ

P1:قسمت تراز و تغذیه کویل:

این کنترل موتور سروو برای تغییر عرض و تنظیم غلتک تراز است.

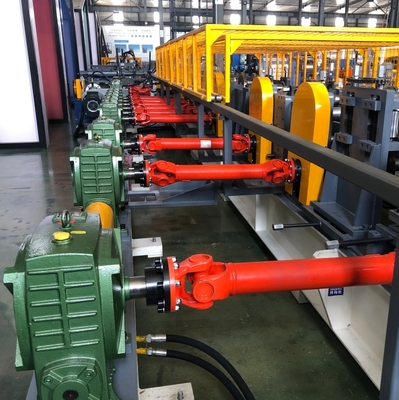

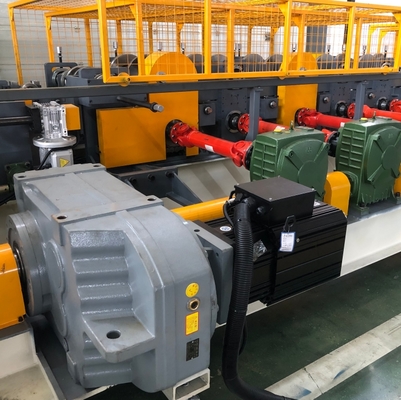

P2 انتقال؛ گیربکس:هنگام کار، گیربکس صدای کم و قدرت زیاد، سرعت سریعتر و دوام بیشتر.

P3: غلتک ها و طراحی:مواد غلتک D2، طراحی شده توسط غلتک های نواری، غلتک های جانبی، شکل دهی

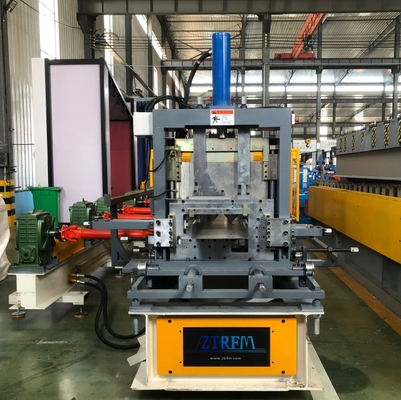

P4: برش قوی:هنگام برش سریع و آسان برای تنظیم.

اگر به همین دستگاه نیاز دارید، لطفاً در هر زمان با ما تماس بگیرید.
