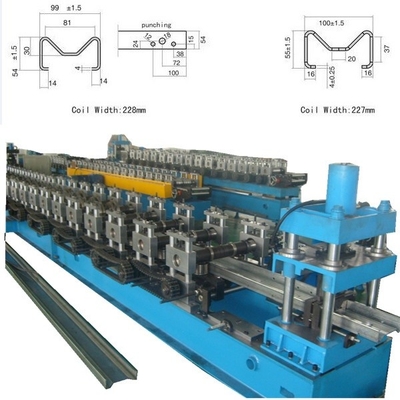

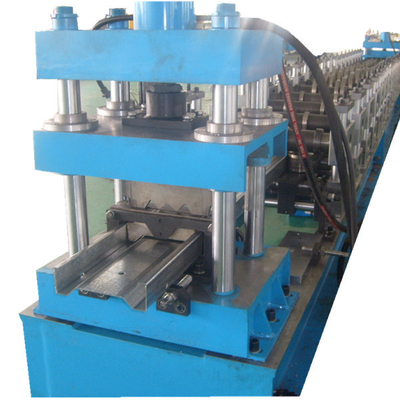

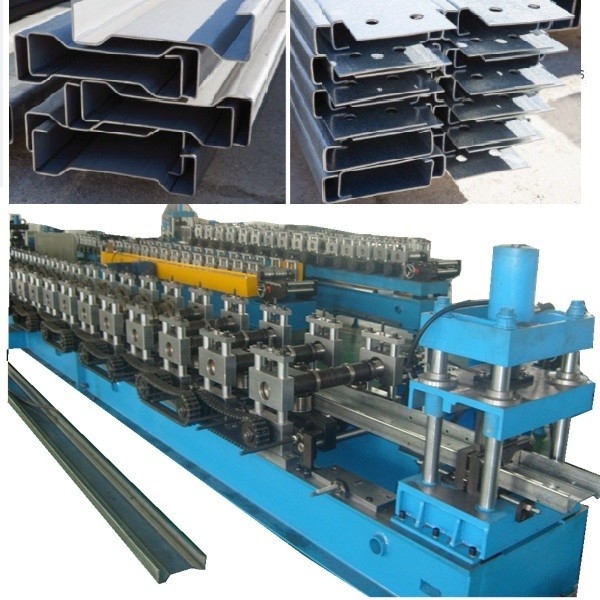

ماشین شکل گیری رول سیگما پورلین برای ساختارهای استروکا و تکلا

SاگزماPارلینSیستمماشین شکل گیری رول

این ارائه می دهد راه حل از 120mm به 400mm با گج از 1.2mm به 3.2mm، همه به طور کامل توسط Strucad و Tekla ساختارهای پشتیبانی بسته های جزئیات که همچنین تولید

داده های کام برای کاهش خطر خطاهای احتمالی و حذف نیاز به زمان صرفه جویی در ایجاد نقشه ها.

سيگما بيام پرلين جديد ما باعث بهبود نسبت قدرت و وزن مي شود، نه به ذکر کاهش الزامات لوازم جانبی در معیارهای طراحی مشترک،صرفه جویی در هزینه های اضافی قطعات و زمان نصب در محلاین محصول با استفاده از مواد S450 به جای استاندارد صنعت موجود S390 عرضه شده است.و سیگما Beam Purlin استفاده شده با طیف استاندارد ما از بخش های C به عنوان ریل های جانبی ارائه می دهد عملی، راه حل های انعطاف پذیر و اقتصادی برای تمام نیازهای شما در مورد سقف و ریل.

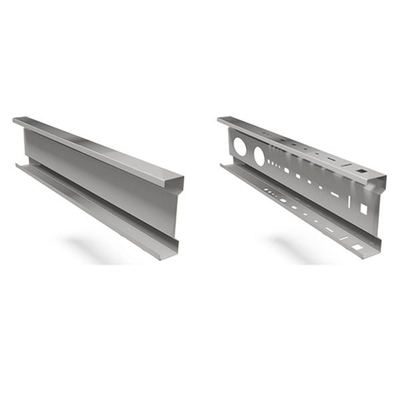

طیف محصولات

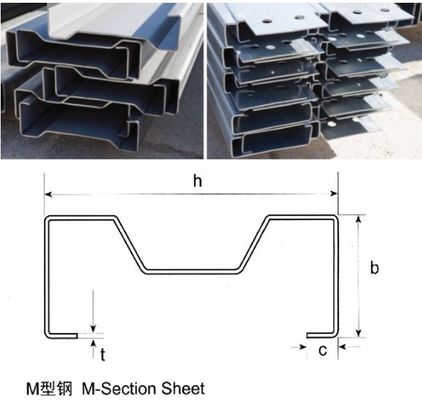

اینجایکپروفایل برای مرجع شما:

این سیستم به طور عمده برای استفاده در سقف، به عنوان پشتیبانی ثانویه ورق طراحی شده است.قطعات سیگما با رول سرد تولید می شوند که از فولاد گالوانیزه پیش گرم ساخته شده است.، درجه S450، با حداقل فشار کششی 450N/mm2 خواص بخش مطابق با Eurocode 3، BS EN 1993-1-3 محاسبه شده است:2006محاسبه بار نهایی و انحراف کار بر اساس نتایج آزمایش در مقیاس کامل و تجزیه و تحلیل عناصر محدود است.فلنج بالا از پرلین باید به اندازه کافی از طریق ورق فولادی قوی (یا مشابه) که مستقیماً به فلنج بالا متصل شده است، محافظت شود.فولاد دارای پوشش بیرونی گالوانیزه Z275 است که به ضخامت تقریباً 20 میکران در هر طرف می دهد.

تجمع آستین و جزئیات کلات

آستین ها برای ایجاد تداوم ساختاری بخش پرلین در سراسر استخر پشتیبانی مورد نیاز هستند. همه آستین ها دارای طول مشابه و حفاری های طولی سازگار هستند.ضخامت آستین بستگی به ضخامت پرلین دارد - جدول را ببینید.

مقرون به صرفه ترین سیستم پرلین، از نظر محتوای مواد و تعداد اجزای نصب شده، سیستم دو تکه است.

جزئیات کلات پورلین

ابعاد استاندارد آستین

توجه: در صورتی که کلات استاندارد آلبیون ارائه نشده باشد،مراقب باشید تا اطمینان حاصل شود که فضای کافی از قسمت پایین پلین تا بالای پلاک برای نصب آستین فراهم شده است.

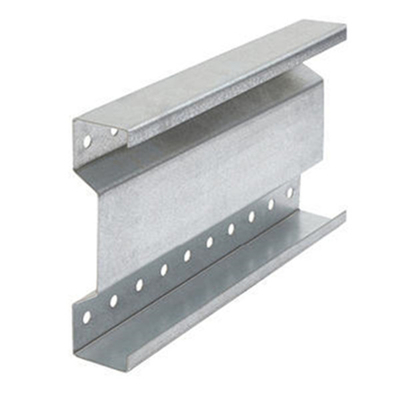

حفاری های استاندارد سیگما

حفاری های استاندارد در زیر برای طیف وسیعی از سیگما نشان داده شده است. سوراخ های اتصال آستین و کلات قطر 14 میلی متر، برای مناسب شدن با بولت های M12، برای سیگما سری 200, 225 و 240 استفاده می شود، در حالی که 18mm

برای بولت های M16 برای 265 و 300 سیگما استفاده می شود.8سوراخ های ثابت سرعت، در صورت لزوم، 14 میلی متر پهن * 20 میلی متر مستطیل هستند. سوراخ ها برای مناسب شدن با استروهای زاویه میانگین طول 14 میلی متر برای بولت های درجه 4.6 M12 هستند.سوراخ های فلنج 14 میلی متری در صورت نیاز فراهم می شودحداکثر طول بخش 16 متر

SاگزماPارلینSیستمماشین شکل گیری رول

سیستم های سیگما پورلین و طرح های پیوستن

شکل سیگما یک پروفایل کارآمد و قوی را فراهم می کند که هم برای شرایط کوتاه مدت و هم برای شرایط طولانی مدت مناسب است.در اکثر موارد ساختمان های محبوب، میله های خم شده مورد نیاز نیستند (با توجه به شرایط بالا بردن باد)دستبندها مورد نیاز برای ارائه تداوم به بخش purlin در سراسر rafters پشتیبانی.به طور خاص برای به حداقل رساندن تعداد آستین ها ساخته شده است، بنابراین تعداد قطعات را کاهش می دهد و منجر به صرفه جویی در زمان نصب و هزینه قطعات می شود. جزئیات آستین نیز از نظر سادگی و تکراری در نظر گرفته شده است.تمام آستین ها دارای طول یکسانی با ابعاد طولی یکسان هستند، یکنواختی که احتمال خطا را کاهش می دهد.

سیستم تخته ی یک تکه

ساده ترین از سیستم های purlin. استفاده کنید که شرایط طراحی می گوید که هیچ دسته اتصال نمی تواند استفاده شود، یعنی purlin در عمق rafter.

سیستم دو طرفه پشت

استفاده با سری های 200، 225 و 240

محبوب ترین سیستم پرلین ترکیبی از طول های دو نفره با حداقل آستین های پیوستن.سیستم آستین می تواند برای ساختمان هایی با دو خلیج یا بیشتر مورد استفاده قرار گیرد و یک راه حل مقرون به صرفه را با جزئیات آسان ترکیب می کندپهنای خلیج محدود به 8 متر است (حداکثر طول پلین 16 متر)

سیستم های سیگما پورلین و طرح های پیوستن

سیستم آستین تک کششی

سیستم گودال سنگین یک جایگزین برای سیستم دو گودال و مناسب برای تمام اندازه های گودال است. می تواند با تمام بخش های سیگما استفاده شود.اما هنوز هم در حال حفظ پیوستگي در بالا، سیستم آستین تک قطب را می توان به کار گرفت. با آستین های اضافی، همانطور که نشان داده شده است، ظرفیت نهایی سیستم آستین دو قطب را می توان تحقق بخشید. همچنین در جایی که دسترسی ممکن است محدود باشد، استفاده کنید.e.پرلين از پايين بالا رفته

سیستم خلیج پای سنگین

مناسب برای ساختمان هایی با 5 خلیج یا بیشتر (تمام بخش های سیگما)

تکه های ضد گندم با سرعت

میله های سایبان ثابت سرعت آلبیون هم در طول عملیات پوشش و هم در شرایط ارتفاع باد (تغییر) ، یک بازدارنده موثر برای پرلین را فراهم می کنند.سیستم تثبیت کلیپ پرنده بارگذاری نصب سریع و آسان می کندسرعت ثابت باید به عنوان نشان داده شده در زیر ثابت شود

ميله هاي ضد سگ به دو هدف اصلي خدمت مي کنند:

• برای جلوگیری از پیچ و تاب در هنگام نصب (هنگامی که ورق ثابت می شود، برن از غشای سقف مقدار زیادی سفتی را به دست می آورد).

• برای فراهم کردن بازدارنده جانبی برای فلنج پایین در شرایط بالا بردن.

يادداشت:این جزئیات مربوط به شیب سقف تا 25 درجه است. برای شیب سقف بیشتر از 25 درجه با بخش فنی ما مشورت کنید.

Speed Fix ها از فولاد نرم گالوانیزه شده با ضخامت 1.6 میلی متر و شکل سرد به یک بخش کانال 15 میلی متر عمق * 12 میلی متر ساخته شده اند.هر انتهای است notched برای پیدا کردن در سوراخ مستطیل استاندارد از پیش سوراخ در میان مدت یا نقاط سوم.رابطه های اوج جایگزین از قطر 12 میلی متری تمام رشته ، زینک پوشش داده شده ساخته شده است.

محفظه های زاویه ای

برای امتداد های بزرگتر یا بخش های عمیق تر، از استایل های زاویه ای استفاده می شود تا ثبات را در طول عملیات پوشش و در شرایط بازگشت باد فراهم کند.استروهای زاویه ای از زاویه گالوانیزه شده 45*45*2 میلی متری ساخته می شوند.. سوراخ هاي پشتبند ها همگي 14 ميلي متر قطر دارن تا با بولت هاي M12 مطابقت داشته باشه

حداقل الزامات ضد زغال سنگ

رباط های اوج باید در تمام پهنای بالای 4 متری روی سقف های دوپیتش استفاده شوند.

دامنه های بلند سقف

در مواردی که شیب سقف بیش از ۲۰ متر است، برای مقاومت در برابر بارگذاری های شیب پایین، یک بازدارنده میانگین نیاز است.

حداقل الزامات ضد زغال سنگ

سقف های یک پارچه ای

بر روی سقف های تک پیچ، سیستم strut و ربط در قله مورد نیاز است، برای مقاومت در برابر بار پایین شیب

سقف صاف

(نقطه کمتر از 3o)

برای سقف های بسیار کم یا مسطح، سقف های سیگما در جفت های رو به رو نصب می شوند.همانطور که در زیر نشان داده شده است، ستون های زاویه ای که در فاصله های متوسط برای فاصله های بیش از 4 متر و موقعیت های سوم برای فاصله های بیش از 7 متر ارائه شده است..1 متري

زاویه های پاکتر و قرارگاه های ریفتر

قرارگاه های ریفتر/ستادهای ستون

Rafter Stays از فولاد نرم گالوانیزه شده گرم و رول سرد ساخته شده است که به بخش زاویه ای 45mm x 45mm x 2.0mm ضخامت می دهد.

جزئیات معمول

جزئیات بالای گابل پورلین / کانتیلور

جزئیات گابل برژ

کاربردهای بیشتر پرتو های آلبیون سیگما

طبقه های میزانین

پروفایل سیگما برای ارائه پشتیبانی ساختاری به کف های سبک مناسب است.
