دقت CZ ماشین شکل گیری رول Purlin برای افزایش سفتی و پشتیبانی ساختاری

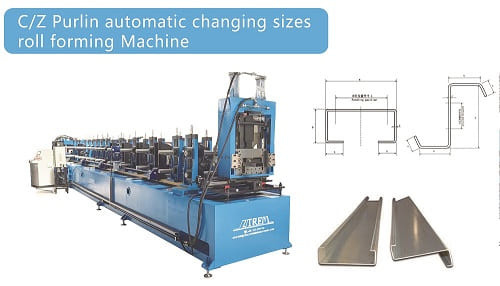

ماشین اتوماتیک سنگینی CZ Purlin

پرلین ها عناصر فولادی هستند که به عنوان سازه های پشتیبانی در ساختمان های پیش ساخته شده استفاده می شوند، عمدتاً در زیر سقف.ایجاد یک دیافراگم افقی که پشتیبانی از وزن سقف و عرشه را فراهم می کند. پلین ها موازی با سقف ساختمان نصب می شوند و توسط سقف ها یا دیوارها پشتیبانی می شوند. مواد اولیه مورد استفاده برای ساخت پلین ها فولاد سرد است.مي تونه طولش تا 30 فوت يا بيشتر باشه.

طول و عرض بستگی به ابعاد چارچوب اصلی ساختمان، استفاده و طراحی مهندسی آن دارد.طبق نیازاز این رو، پلین ها بخش مهمی از ساختار سقف هستند. در ساختمان های پیش ساخته شده، پلین های فولادی به طور گسترده ای استفاده می شوند. آنها ساختارهای سبک وزن و با دوام هستند که با دقت ساخته شده اند.دارای ابعاد ثابتدر تابستان و زمستان به ترتیب، پلین ها گسترش می یابند و انقباض می شوند.

اینجایکپروفایل برای مرجع شما:

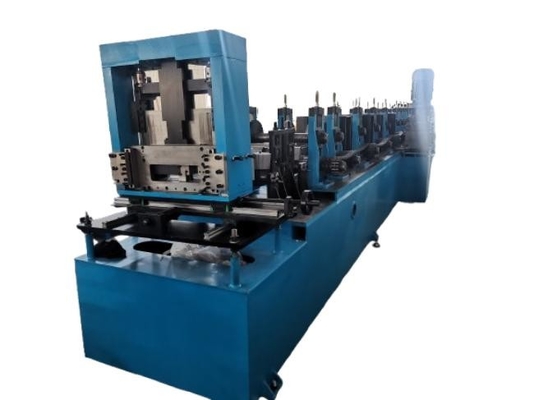

ماشین اتوماتیک سنگینی CZ Purlin

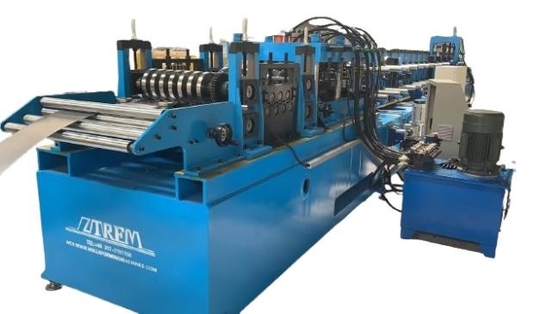

این ماشین شکل گیری رول C purlin اجزای جدیدی را با مواد با کیفیت بالا اتخاذ می کند. سیستم هیدرولیک و سیستم کنترل الکتریکی همه از برند معروف پیشرفته و قابل اعتماد جهان استفاده می کنند.توسط برنامه پیشرفته ZTFRM طراحی شده، دستگاه دارای کار آسان و قابل اعتماد است. رول ها مهم ترین قسمت های ماشین هستند، که ما برای تمام رول ها، با مواد با کیفیت بالا،برای اطمینان از اینکه ماشین می تواند برای مدت طولانی به طور پایدار کار کند.

1.چطور بايد عرض کپسول ورودی خط C و Z را محاسبه کرد؟

عرض سیم پیچ ورودی را با توجه به اندازه محصول نهایی محاسبه کنید: به عنوان مثال ارتفاع کمر*2 + عرض پایین + لبه کوچکدر صورت تکمیل، اندازه پروفایل C به شرح زیر است: 50mm، عرض پایین: 100mm، لبه کوچک:15mm، ضخامت مواد:2mm

سپس عرض کویل ورودی 50*2+100+15*2-2*6=218mm است

2-چطور بايد سيم بندازيم؟

دستگاه هیدرولیک فقط نیاز به اتصال سیم برق به چهار ترمینال A،B،C و N دارد.

ماشین اصلی شکل گیری رول باید به سیم قدرت، موتور اصلی، موتور پمپ روغن و موتور تنظیم اندازه متصل شود.

سیم برق: با پایانه هایی که با L1، L2، L3 مشخص شده اند متصل شود

موتور اصلی: با پایانه هایی که با U2، V2، W2 مشخص شده اند متصل شود

موتور پمپ روغن: با ترمینال هایی که با U1، V1، W1 مشخص شده اند متصل شود

موتور تنظیم اندازه: سه موتور تنظیم اندازه به ترمینال U3 V3 W3، U4 V4 W4 و U5V5W5 متصل می شوند.

شمارنده، سوئیچ های محدودی واحدهای سوراخ و دستگاه های برش با کابینت کنترل PLC با پلاگین های هواپیمایی متصل می شوند که منحصر به فرد، آسان برای اتصال و بدون خطا هستند.
