توليد اتوماتيك چند منظوره

ماشین ساخت رول خودکار C/Z Purlin

ماشین ما C / Z purlin رانده شده توسط جعبه های گیربکس، شامل decoiler، تغذیه و دستگاه سطح، سیستم سوراخ کردن، پیش برش، سیستم شکل گیری رول، هیدرولیک پست برش، میز اجرا،ایستگاه هیدرولیک و PLC ((سیستم کنترل)ویژگی ویژه آن: جمع آوری با روش راهنمای پوششی برای ایجاد تغییر اندازه دستگاه به راحتی و به آرامی، تولید محصولات استاندارد با قدرت تولید تا 550Mpa، خط تولید طولانی،هیچ دهان باز در محصولات نهایی، C / Z تبادل فقط با 3 مرحله و در 5-15mins؛ تغییر اندازه به طور کامل به طور خودکار. صرفه جویی در زمان و صرفه جویی در نیروی کار،که بهره وری تولید بسیار بهبود یافته و برای تولید فعلی مناسب است. این ماشین کار آسان است و با دقت خوب کار می کند. اندازه گسترده وب 120-450mm و ضخامت تا 4.5mm است.که به طور گسترده ای استفاده می شود و محبوب ترین مدل در آینده نزدیک خواهد بود.

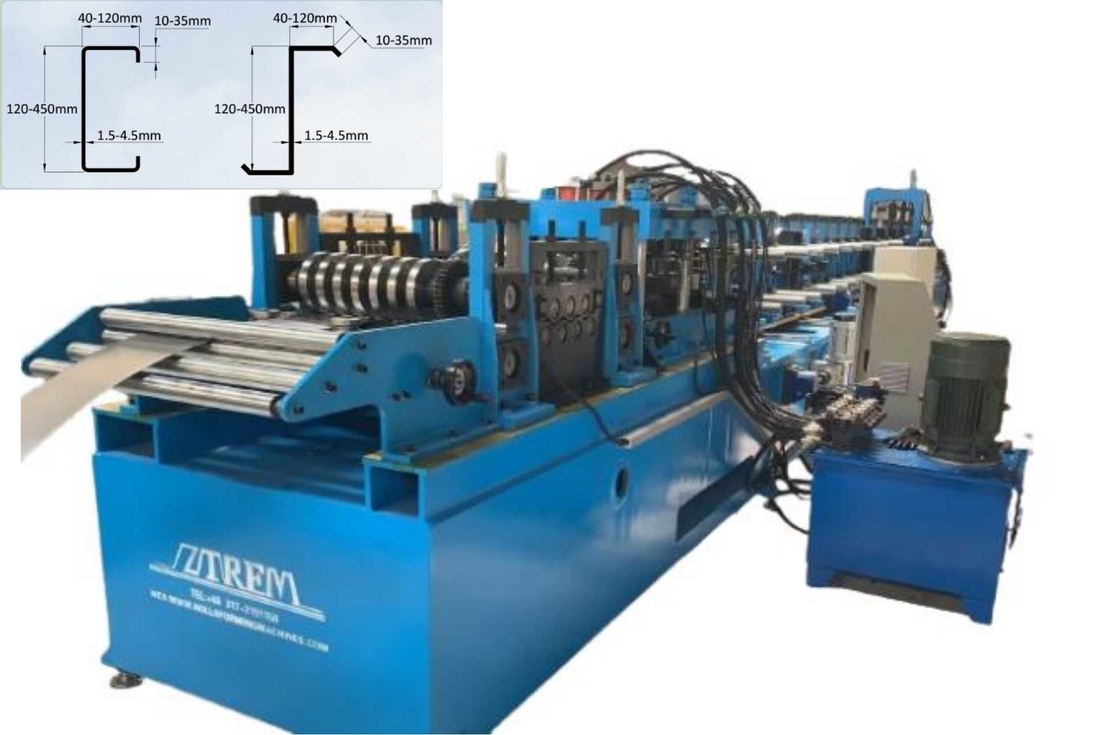

اینجایکپروفایل برای مرجع شما:

طرح بندی CZ

نمودار جریان: پاک کردن کویل ️ دستگاه تراز ️ قطعات شکل دهنده رول ️ دستگاه سوراخ کردن پست ️ برش هیدرولیکی ️ انبار

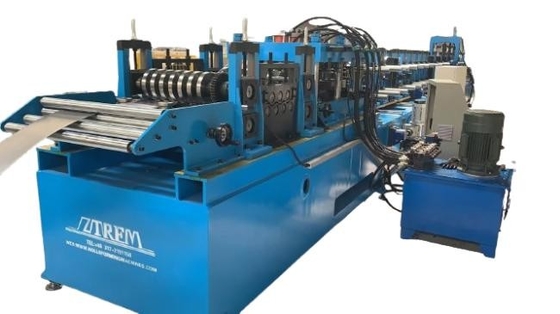

ماشین ساخت رول خودکار C/Z Purlin

اجزای اصلی:

1. هيدرولیک De-Coiler

نوع پاک کننده: بسته بندی و باز کردن اتوماتیک

ظرفیت وزن: 10 تن

2دستگاه تغذیه و سطح بندی: برای صاف کردن مواد قبل از تغذیه به ماشین شکل گیری رول استفاده می شود.

3. اولين رول اصلي

نوع راننده: با جعبه های دنده

سرعت شکل گیری: 0-30m/min

سرعت کار: 12-18m/min

رول: حدود 24 گروه رول

ماده ی رولر از فولاد قالب Cr12 است.

گره: گره های رول ها توسط ماشین خرد دو بار برای اطمینان از دقت محصول نهایی استفاده می شود.

تغییر اندازه: کاملا اتوماتیک کنترل شده توسط PLC

استفاده از سیستم تبادل سریع C/Z

سريع C/Z فقط با 3 قدم، در عرض 5 تا 15 دقيقه

4دستگاه پس از ضربه زدن

ضربه زدن به C یا Z purlin. کنترل PLC مقدار ضربه زدن و موقعیت افقی؛ تنظیم موقعیت عمودی توسط دستی.

نوع سوراخ کردن: سوراخ کردن هیدرولیک

می تواند به راحتی تغییر کند.

5برش هیدرولیک

اتخاذ سیستم برش نوآورانه ما، CZ یکپارچه و قالب برش قابل تنظیم نیاز به جایگزینی قالب برش زمانی که اندازه purlin تغییر

6. قاب پشتیبانی محصول 1 مجموعه

7سیستم کنترل PLC

کنترل مقدار & طول سوراخ کردن & طول برش به طور خودکار

ماشین متوقف خواهد شد در حالی که آن را است و برش است

اندازه گیری خودکار طول و شمارش کمیت (دقیقی +- 3mm)
