کاملا اتوماتيك C / Z رولر رولر رولر با رولر قابل تنظیم

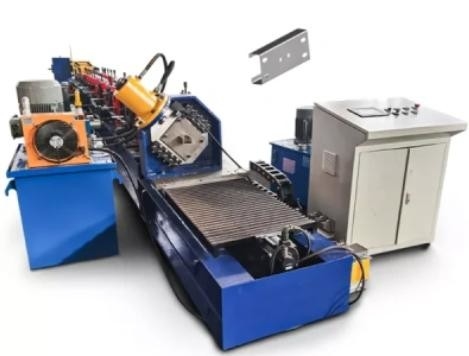

کاملا اتوماتیک C / Z رول Purlin سابق NLT350

دستگاه NLT350 CZ، نسل جدید مدل ماشین CZ که مرزهای تولید پولین را گسترش می دهد.این ماشین قادر به تولید پروفایل های CZ با عرض تا 350 میلی متر و ضخامت تا 3 است.5ميلي متر، که اين را انتخاب کامل براي مشتري هاي پيشرفته مي کند که به دنبال اندازه هاي بزرگتر است.

ماشین NLT350 CZ دارای یک سیستم انتقال زنجیره ای دو ردیف است که ثبات و دقت بالایی را در طول کار تضمین می کند.کانال های B و D نیز با صفحه های تقویت شده برای پشتیبانی بیشتر متصل می شوند، که دوام و ثبات بالاتری را فراهم می کند.

این دستگاه مجهز به 12 مجموعه از ماژول های تبادل CZ است که اجازه می دهد تا تغییر اندازه آسان و سریع بدون نیاز به تنظیمات پیچیده باشد.کانال B با قالب گیری با کمک رولر شکل می گیرد، تضمین روند تولید بدون مشکل و کارآمد.

در خط مقدم نوآوری ، ماشین NLT350 CZ purlin با فناوری تبدیل بی پایان و مدل های مختلف از جمله نسخه موتور ، نسخه سرو موتور و موارد دیگر استاندارد است.اين ماشين مطمئناً از انتظارات شما فراتر خواهد رفت و تمام الزامات توليد شما را تحت شرايط مختلف برآورده خواهد کرد.

اینجایکپروفایل برای مرجع شما:

نقشه طرح

نمودار جریان: پاک کردن کویل ️ دستگاه تراز ️ پیش از ضربه زدن و پیش از برش ️ قطعات شکل گیری رول ️ انبار

کاملا اتوماتیک C / Z رول Purlin سابق NLT350

مزایایی که از نوع تغییر اندازه اتوماتیک ماشین CZ purlin دارد این است:

1تولید اندازه های مختلف پرلین ((C80-350/ Z120-350) بدون تغییر رول ها یا فاصله ها.

2. نیازی به تغییر برش برای اندازه های مختلف نیست.

3.کاربرد آسان، هزینه نگهداری کم

4اندازه گیری نامحدود ((هر اندازه ای در محدوده ماشین) ، کمک به صرفه جویی در مواد

5.اختیاری سوراخ سوراخ در هر موقعیت از طرف web purlin و طرف فلنج

اجزای اصلی:

1. هيدرولیک De-Coiler

نوع پاک کننده: بسته بندی و باز کردن اتوماتیک

ظرفیت وزن: 6T

2دستگاه تغذیه و سطح بندی:

برای صاف کردن مواد قبل از تغذیه به ماشین شکل گیری رول استفاده می شود.

3. دستگاه پیش ضربه زدن

پرچ بر روی ورق صاف. کنترل مقدار پرچ و موقعیت افقی توسط PLC؛ تنظیم موقعیت عمودی توسط دستی.

مقدار و اندازه تکه زدن: بر اساس نیاز مشتری

مقدار و اندازه سوراخ کردن فلنج: بر اساس نیاز مشتری

می تواند به راحتی تغییر کند.

4دستگاه پیش برش

قبل از شکل دادن رول مواد اوليه رو برش ميده

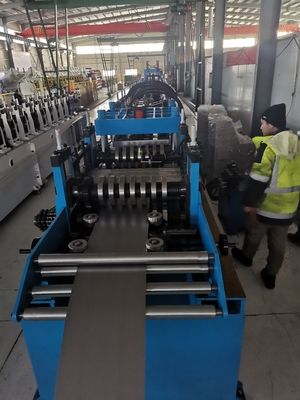

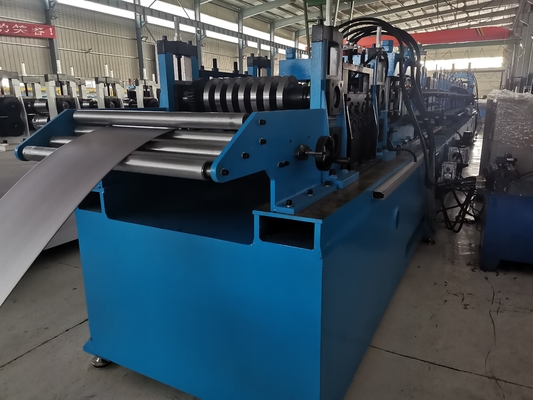

5. اولين رول اصلي

نوع راننده: با جعبه های دنده

حداکثر سرعت شکل گیری: 30m/min

رول: حدود 21 گروه رول

ماده ی رولر از فولاد قالب Cr12 است.

قطر رولر پایین حدود 360mm است

گره: گره های رول ها دو بار با ماشین خرد می شوند تا دقت محصول نهایی تضمین شود. قطر گره اصلی: ø95mm (بر اساس طراحی نهایی)

ماده گره اصلی: 40Cr

اندازه های قابل تغییر: کاملا خودکار

استفاده از سیستم تبادل سریع C/Z

سريع C/Z فقط با 3 قدم، در عرض 5 تا 15 دقيقه

6برش هیدرولیک

اتخاذ سیستم برش نوآورانه ما، CZ یکپارچه و قالب برش قابل تنظیم نیازی به جایگزینی قالب برش زمانی که اندازه purlin تغییر نمی کند.

7.سیستم کنترل PLC

کنترل مقدار & طول سوراخ کردن & طول برش به طور خودکار

ماشین متوقف خواهد شد در حالی که آن را است و برش است

اندازه گیری خودکار طول و شمارش کمیت (دقیقی +- 3mm)

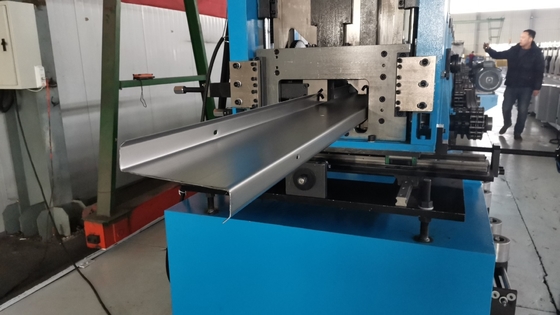

اثر پروفيل:
