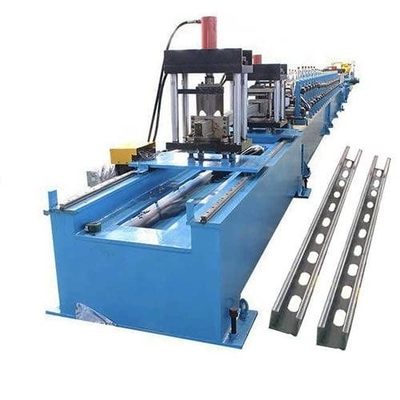

ماشین شکل گیری رول های خورشیدی C40-C160

ماشین شکل گیری رول های خورشیدی C40-C160

کانال های استروت، که به عنوان کانال های استروت یا کانال های فریم فلزی نیز شناخته می شوند، به طور گسترده ای برای پشتیبانی ساختاری در کاربردهای مختلف استفاده می شوند.فرآیند شکل گیری رول نقش مهمی در تولید کانال های استرو با کیفیت بالا با دقت و کارایی داردما در مورد اهمیت کانال های strut، فرآیند شکل گیری رول و مزایای استفاده از ماشین آلات شکل گیری رول در عملیات تولید بحث خواهیم کرد.

اينم از عکس هاي پروفايل:

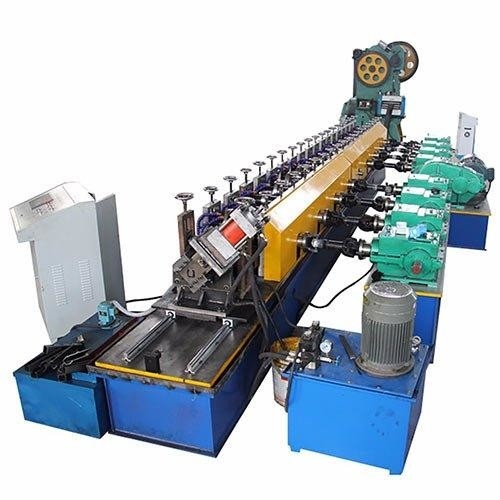

جریان کار ماشین شکل گیری رول های خورشیدی C40-C160 تغییر خودکار:

هیدرولیک Decoiler→ دستگاه تغذیه و سطح بندی→ دستگاه پنچینگ هیدرولیک و دستگاه پیش برش → سیستم شکل گیری رول→ قطع پست کنترل شده توسط سرو→ قفسه خروج

ماشین شکل گیری رول های خورشیدی C40-C160

ویژگی ها

1.ZTRFM طراحی کار سنگین،کل ماشین وزن بیش از 20 تن،گیره باکس انتقال (کارایی انتقال بالا و نسبت انتقال دقیق) ،طول عمر ماشين ها بيشتر از دو برابر ساير ماشين هاي ارزان هند و چين است.

2. یک ماشین برای چند پروفایل: هر C purlin در محدوده web 40-160mm، صرفه جویی در سرمایه گذاری و فضای.

3. اجازه می دهد تا شما را به ارائه مشتریان 24 ساعته خدمات سفارشی C purlin یک اندازه گیری های مختلف از مواد، این شامل پهنای مختلف و ترکیبی از ارتفاع فلنج.

4- تغییر اتوماتیک سرو موتور برای مختلف C purlinsدر 1-5 دقیقه، صرفه جویی در زمان و بهبود بهره وری کار.

5سیستم سوراخ کردن هشت سیلندر می تواند نیازهای مختلف سوراخ کردن صنعت خورشیدی را برآورده کند.

6. ساختار جعل فولاد ریخته شده اروپایی با ضد تغییر شکل و ظرفیت حمل سنگین، دقت ماشین را تضمین می کند.

7. سیستم قطع پست پرواز دقیق کنترل شده توسط سرو (برای کارایی بالا)

8.آخرین سیستم کنترل PLC برای ترکیب دو مجموعه از روش های شمارش طول (شمار طول سوراخ شمارش و شمارش طول چرخ) به یک سیستم کنترل PLC پذیرفته شده استروش شمارش طول را می توان برای حل مشکل ناسازگاری به دلیل طول خاص سفارشات فردی تغییر داد.

9مجهز به سیستم خنک کننده آب برای خنک کردن رول و پروفایل، افزایش عمر سرویس رول و اطمینان از کیفیت پروفایل های آماده.

Sمشخصات

1) 5 تن هیدرولیک Decoiler:یک مجموعه

کنترل هیدرولیک سیم پیچ فولادی سوراخ داخلی کوچک شدن و توقف
حداکثر عرض تغذیه: 600 میلی متر
محدوده شناسایی کویل:508±30mm، قطر بیرونی: 1600mm
حداکثر ظرفیت: 5 تن، موتور: 3KW، کنترل سرعت فرکانس
موتور پمپ روغن:2.2 کيلووايت با بازوي فشار
اضافه کردن قدرت تغذیه اتوماتیک و دستگاه توقف خودکار

2) دستگاه تغذیه و سطح بندی

بالا سه پایین چهار به طور کامل هفت شاخه دستگاه تراز

شفت های ساخته شده از فولاد GCr15 ((= EN31)

درمان حرارتی،HRC 58-62. قطر=φ105mm

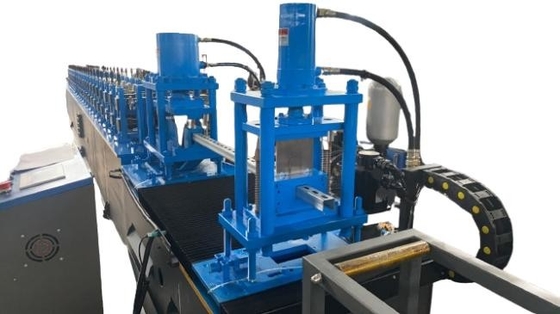

3) دستگاه هیدرولیک پیش برش و سوراخ کردن

پیش ضربه زدن و پیش برش، استفاده از همان سیستم هیدرولیک

موتور هیدرولیک: 22KW، محدوده فشار هیدرولیک: 0-16Mpa
مواد ابزار ضربه زدن و برش: فولاد قالب Cr12MoV ((= SKD11 فولاد

با یک میلیون بار زندگی کوتاه مدت، درمان گرما به HRC58-62 درجه
سیستم سوراخ کردن 8 سیلندر برای سوراخ کردن هر دو در شبکه و فلنج

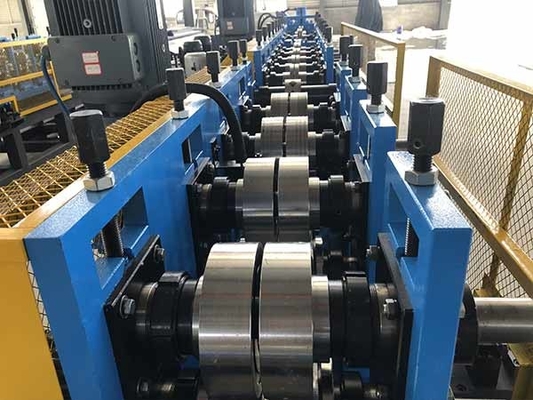

4) ماشين اصلي

رولر های ساخته شده از فولاد Cr12، ماشینکاری دقیق، کروم سخت پوشش داده شده

شفت های ساخته شده از فولاد 45#، سخت کردن و سخت کردن، کروم سخت

سرعت شکل گیری واقعی:15-20m/min ((شامل سوراخ کردن و برش)

5) برش پست کنترل شده توسط سرو

45 درجه شیب هیدرولیک: ضربه کوتاه برش، مقاومت کوچک برش و سرعت برش سریع

6) سیستم کنترل PLC

کنترل مقدار و برش طول به طور خودکار.

داده های تولید را وارد کنید ((بار تولید، پی سی، طول و غیره) روی صفحه لمسی.
مي تونه توليد رو به طور خودکار تموم کنه.
ترکیب شده با: PLC، اینورتر، صفحه لمسی، رمزگذاری کننده، و غیره
