Fully Automatic External Truck Body Panels Roll Forming Machine For Batch Side Panel Production

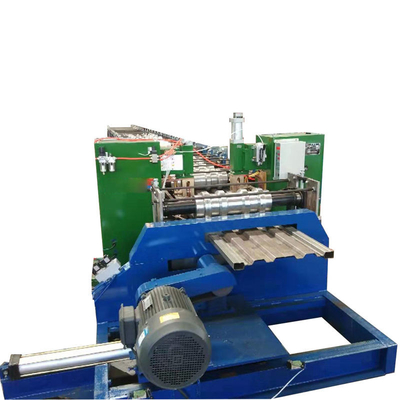

تصویر بزرگ : Fully Automatic External Truck Body Panels Roll Forming Machine For Batch Side Panel Production

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ZTRFM
گواهی:	CE, SGS
شماره مدل:	002

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
قیمت:	customzie
جزئیات بسته بندی:	برهنه با پوشش پلاستیکی
زمان تحویل:	90 روز کاری
شرایط پرداخت:	L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram
قابلیت ارائه:	2 مجموعه در هر ماه

مخاطب

Fully Automatic External Truck Body Panels Roll Forming Machine For Batch Side Panel Production

شرح

مواد اولیه:	1.5 ~ 2.5 میلی متر (استحکام بالای صفحه نازک و استحکام کم صفحه ضخیم)	استفاده:	پنل کامیون
اصل کار:	دستگاه شکل دهی نورد	درز:	جوشکاری
مواد پلاستیکی:	Q235 یا دیگران	دفع کننده:	دیکویل اتوماتیک
برش زدن:	برش هیدرولیک یا دیسک	روش کنترل:	سیستم کنترل PLC
برجسته کردن:	fully automatic truck body panel roll forming machine,external truck panel roll forming machine,batch production roll forming machine for side panels , external truck panel roll forming machine , batch production roll forming machine for side panels

Fully Automatic External Truck Body Panels Roll Forming Machine

High-efficiency solution for mass production of truck body side panels with full automation from raw material feeding to finished panel collection. Features flexible welding options and precise processing for consistent quality in industrial production.

Compatible Raw Materials

Optimized to handle standard truck body panel steel coils for reliable production:

Steel Coil Dimensions: Inner diameter of φ508mm; maximum outer diameter of φ1500mm
Coil Weight: Maximum 10t (reduces coil replacement frequency)
Steel Plate Thickness: 1.5 ~ 2.5mm (adaptable to different panel rigidity needs)
Material Type: Q235 steel (excellent ductility and weldability)

Fully Automated Workflow

Systematic, uninterrupted process for precision and consistency:

Automatic Feeding: Unwinds steel coils via automatic decoiler
Metal Embossing: Adds decorative or structural patterns
Pit Looper Storage: Buffers between production stages
Servo Feeding + Hydraulic Punching & Notching
Secondary Pit Looper Storage
Main Rolling Forming: Shapes steel into panel profiles
Tracking Roller Welding: On-line welding (rotary or laser optional)
Shaping: Ensures dimensional accuracy
Servo Tracking Hydraulic Punching & Cutting

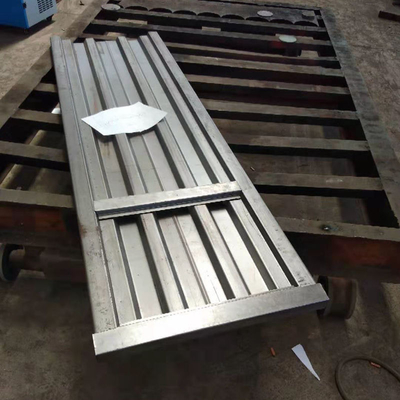

Receiving Table: Collects finished panels

Key Components & Technical Specifications

NO.	Item Name	Model/Configuration	Qty	Power (KW)	Key Notes
1	Automatic Decoiler	10T Capacity	1 SET	-	Handles maximum 10t steel coils
2	Metal Embossing Machine	With Separated PLC	1 SET	7.5	Independent PLC control
3	Servo Coil Feeder	-	1 SET	11	Servo-driven for accurate feeding
4	Hydraulic Punching & Notch Machine	-	1 SET	-	Uses SKD11 tooling for durability
5	Main Rolling Machine	Molding Frame + Gearbox System	1 SET	37	Core forming component
6	Spot Welding Machine	Tracking Roller Structure	1 SET	200	2 sets of spot welders
7	Turkey System	-	1 SET	-	Enhances panel flatness
8	Hydraulic Tracking Shearing System	-	1 SET	7.5	Servo-tracking for precise cutting
9	Receiving Table	-	1 SET	-	Collects finished panels
10	PLC Control System	Whole Line Control	1 SET	-	Centralizes control for all processes

High-Performance Online Roll Spot Welder

On-Line Tracking Welding: Maximum welding speed of 6m/min

PLC-Controlled Precision: Regulates welding current and speed

Superior Weld Quality: Firm, reliable welds with no defects

Fixed Weld Spacing: Consistent 100mm distance between points

Customization Options

Adjust panel dimensions, welding methods (rotary vs. laser), or embossing patterns to meet your specific requirements. Contact us for parameter details, panel samples, or working video demonstrations.
