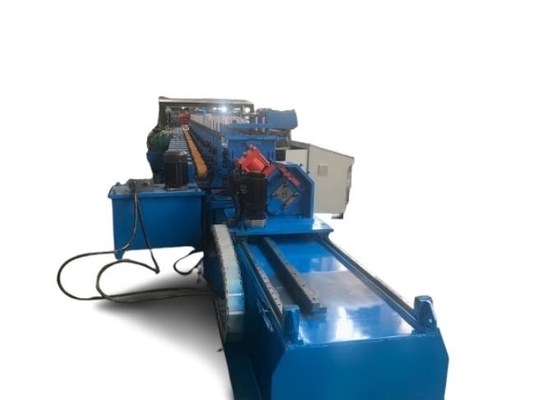

ماشین ساخت رول یونستروت برای مواد سینی کابل با محدوده ضخامت 1.5-2.5 میلی متر

ماشین ساخت رول یونستروت

اکثر مواد سینی کابل از فولاد پیش گالوانیزه، فولاد گرم و سرد و فولاد ضد زنگ است. محدوده ضخامت مواد 1.5mm-2.5mm است. محبوب ترین اندازه پروفایل کانال strut 41 * 21 است.,41*41, 41*62,41*82.

ما سازنده حرفه ای از ساخت کانال C، یونستروت، پانل خورشیدی ایستاده ایم. دستگاه شکل گیری رول ایستاده ی ثبات کننده لرزه ای. این نوع ماشین می تواند اندازه های مختلف را بسازد.فلنج کانال c می تواند توسط حالت دستی یا خودکار بر اساس نیاز مشتری تنظیم شود.. حالت برش می تواند به دنبال برش اره یا برش هیدرولیک با توجه به نیاز خود را. این نوع خط نیز سیستم سوراخ کردن، برخی از مشتریان استفاده از سیستم سوراخ کردن هیدرولیک،بعضي از مشتريان از پرينس ضربه زدن استفاده مي کنن، و برخی از مشتریان بدون سوراخ کردن کانال C را می سازند، پس از تشکیل کانال C محصول نهایی، سپس از یک ماشین سوراخ کردن دیگر برای سوراخ کردن سوراخ استفاده می کنند که می تواند ظرفیت تولید را بهبود بخشد.بسیار آسان است برای کار و اجرا ماشین.

این یکی از پروفایل های طراحی شده و محصول نهایی است:

پروفایل

طرح بندی

تغذیه خودکار ((3T) → تراز کردن → سوراخ کردن → ماشین شکل گیری رول → شکل گیری مجدد → برش میخ → خروجی

ماشین ساخت رول یونستروت

داده های اصلی
1. محدوده عرض تغذیه مواد:/
2محدوده ضخامت فولاد نوار:1.5 تا 2.5 میلی متر
3بافت فولاد نوار:فولاد کربن گرم/فولاد کربن سرد
4سرعت کار: 15-20m/min
5حداقل طول قطعه کار: 2000 میلی متر
6.تراسانس تراز: 1 1.5 mm / 1500 mm
7زاویه تحمل قطعه کار ≤±1.5/1000mm
8طول ثابت قطعه کار:10m±1.5mm
9. گام رول: 28 گام

مشخصات تکنولوژی قطعات اصلی

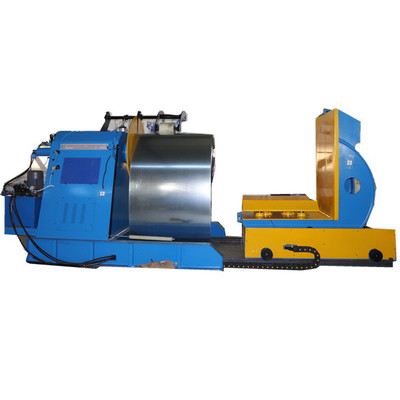

1. 3T تغذیه هیدرولیک اتوماتیک
A.قطر داخلی کویل فولادی:φ508mm
B. محدوده قطر داخلی Harmomegathus: ф480-520 mm
C. حداکثر قطر سیم پیچ فولادی:φ1000mm؛ ظرفیت بارگذاری:≤3T
D. روش گسترش: 3T هیدرولیک اتوماتیک

ماشین تراز
A.رولر کار: ماشین تراز رولر 7
ب. ویژگی های ساختاری:سختی و خشکی سطح رول های تراز کننده پس از سخت شدن و تند شدن و تکمیل کروم ، خواص مکانیکی بهبود می یابند.شامل رول چسب و رول تراز است، رول چسب می تواند به طور جداگانه تنظیم شود، رولر سطح بالا از ساختار عظیم استفاده می کند، دو نقطه تنظیم را در جلو و عقب ایجاد می کند تا زاویه شیب خاصی را تشکیل دهد،می تواند به راحتی کیفیت سطح بندی را بهبود بخشد.. وجود دارد یک جفت از رول های صاف راهنما و دو جفت از رول های عمودی راهنما در طرف تغذیه از ماشین سطح بندی، رول عمودی راهنما می تواند حرکت مرکز است.
عملکرد: سوراخ کردن می تواند تمام سوراخ های سوراخ کردن را از اندازه نقاشی برآورده کند.
مواد سنگ شکن: مواد سنگ شکن SKH51 یا DC53 است، از طریق جعل و آسیاب دقیق HRC58-62.
اطلاعات اصلی:
سرعت ضربه زدن: 80s / زمان ضربه
ضخامت ماده: √2.5mm
ظرفیت: 80T

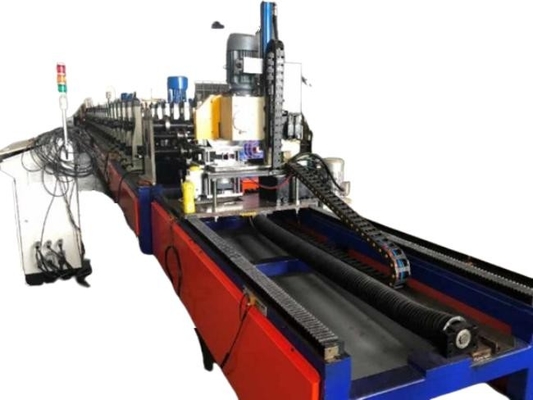

ماشین شکل گیری رول
داده های اصلی
1.قدرت موتور: 22KWx2
2گروه QTY28 رولر ((از جمله 1 فرش دنده)
3سرعت کار: 15-20 متر/دقیقه
4مواد رولر:CR12MoV HRC58-62
5نوع محرک:ساخت ستون با محرک گیربکس
6قطر گره اصلی: ¢90mm
7ماده گچ: 40Cr با درمان تصفیه حرارتی
8اندازه اصلی ماشین شکل گیری رول: 18500*1600*1500mm
9.تغییر پروفایل: به صورت دستی

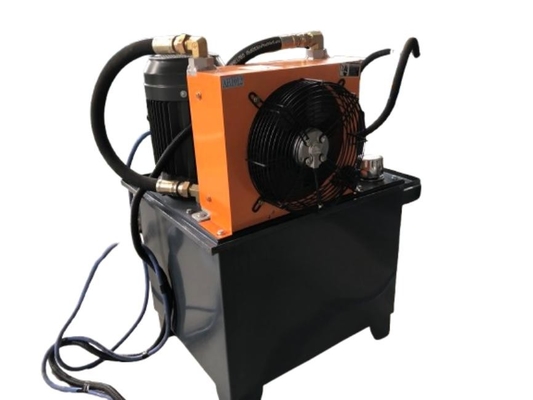

سیستم کنترل هیدرولیک
کونلون کونتای صفحه لمسی 7 اینچی، سیمنز PLC، کنورتر فرکانس یاسکاوا، دستگاه ولتاژ پایین شنایدر
a. کل خط از کنترل PLC، صفحه لمسی کریستال مایع، رابط انسان-کامپیوتر برای تحقق تعامل بین PLC و انسان استفاده می کند.اپراتور از طریق روش تنظیم به عملیات خودکار و نظارت بر روند کنترل برای درک اینکه اپراتور کنترل کل خط و تغییر پارامتر کنترلطول قطعه کار توسط دیجیتال تنظیم می شود، طول قطعه کار می تواند تنظیم شود.
b. حالت عملیاتی شامل دستی / خودکار است. ماشین دارای عملکرد سوئیچ دستی و خودکار است. ماشین به تنهایی در حالت دستی کار می کند، نگهداری آن آسان است.در حالت خودکار برای ادامه کل خط در حال اجرا، شروع توالی. کل دارای دکمه ضربه به منظور رسیدگی به حادثه اضطراری است، که می تواند ماشین و اپراتور امن را تضمین کند.
