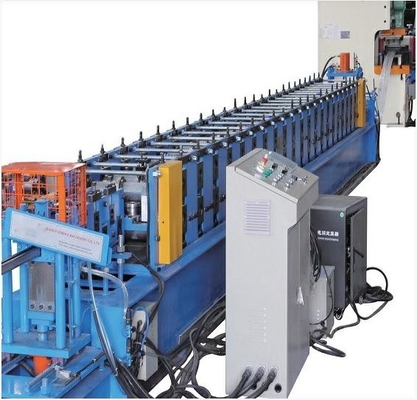

ماشین شکل دادن رول کانال 4 در 1 برای ایالات متحده

ماشین شکل دادن رول کانال 4 در 1 برای ایالات متحده

کانال استروت یک فولاد استاندارد سرد است که در صنعت برق یا ساخت و ساز برای پشتیبانی ساختاری استفاده می شود. که معمولا از نوارهای کویل فلزی تشکیل شده است،رول شکل گرفته به یک بخش کانال باز با لب برای ارائه سفتی اضافی. اندازه های کانال پایه استروت: 41 * 41. 21 * 21، و همچنین برخی از اشکال سفارشی.

دستگاه شکل گیری رول کانال استرو یک قطعه قدرتمند و متنوع از تجهیزات قادر به پاسخگویی به نیازهای تولید کانال های استرو در سیستم های نصب خورشیدی فتوولتائیک است.اين ميزان هاي خاصي مثل دقت بالا داره، عمر طولانی، سهولت کار، و ارائه می دهد ویژگی های اختیاری مختلف و گزینه های سفارشی.

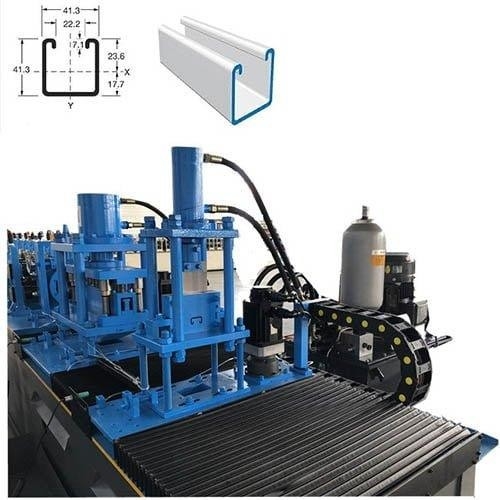

طراحی پروفایل

نمونه نمایش

جریان کار

ماشین شکل دادن رول کانال 4 در 1 برای ایالات متحده

مزیت تجهیزات

1. خط توليد از ماشين ضربه زدن با سرعت بالا و قالب مواد Skd11 استفاده مي کند تا مطمئن شود که 12 متر تخته در يک دقيقه ضربه خورده شود

2. خط توليد مي تواند چهار پروفيل ارتفاع مختلف را تولید کند تا به توليد چند مشخصات و فضای کمتر برسد.

3. به منظور کاهش انحراف برش، دستگاه بعد از برش این تجهیزات روش برش از پایین به بالا را اتخاذ می کند.

مواد ماشین ساخت رول 4 در 1 برای ایالات متحده آمریکا ((نوع لوکس)

1ضخامت مواد: 2.0-2.5mm

2مواد مورد استفاده:GI/GL/PosMAC

3قدرت تولید مواد: 35-390Mpa

4. عرض تغذیه: حدود 98-179mm

مقدمه به تجزیه ماشین

1.5T-600 هيدرولیک Uncoiler

کنترل هیدرولیک حفره های داخلی کشش و توقف رول فولادی

حداکثر عرض تغذیه: 600 میلی متر

قطر داخلی کویل: 508 ± 30mm، قطر بیرونی: 1500mm

حداکثر ظرفیت: 5 تن، موتور: 3KW، تنظیم سرعت تبدیل فرکانس

موتور پمپ روغن: 3KW

افزایش قدرت تغذیه خودکار و دستگاه خاموش کردن خودکار

دستگاه بازوی فشار مایع

2دستگاه تراز

سه بالاي، چهار پايين و هفت رولر دستگاه تراز

با ریل راهنمای تغذیه، چارچوب اصلی با فولاد H450 جوش داده شده است.

محور از فولاد 45# ساخته شده است، که داغ و داغ است، و کروم سخت.

قطر = φ90 mm، پردازش دقیق.

قدرت الکتریکی: 3 کیلو وات

3.دستگاه تغذیه سرو

4.63T Yangli ماشین سوراخ کردن سیلندر

این ماشین 63 تن با سرعت بالا مجهز به مجموعه ای از مدل های سوراخ کردن قبل از شکل گیری رول است.

این پرچ دارای پوشش های ایمنی در همه طرف ها و درهای یک طرف است.

توسط سيستم PLC کنترل ميشه

موتور تغذیه با موتور سرو دقیق تر است، قدرت موتور سرو 3KW است.

5.قالب پرشینگ

6.دستگاه پیش برش هیدرولیک

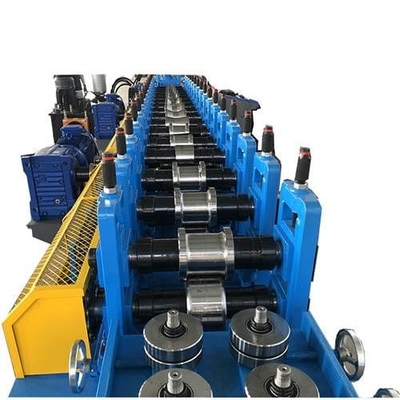

7. توليد کننده رول

با ریل راهنمای تغذیه، چارچوب اصلی با فولاد H400 جوش داده شده است.

ضخامت دیواره ی جانبی: Q235 T18mm

عصاره بند: ф22 گالوانیزه

چرخ های رولینگ از فولاد لاستیکی GCR15 (= فولاد EN31) پردازش دقیق استفاده می کنند، سطح کروم سخت، ضخامت 0.04 میلی متر و درمان آینه سطح (زندگی طولانی تر، زنگ قوی تر) ؛

گوله از فولاد 45# ساخته شده است، گرمای گرم و گرم شده و کروم شده است.

قطر = 80 میلی متر، پردازش دقیق.

حرکت چرخ و زنجیر حدود 22 قدم به شکل.

موتور اصلی (مارک پولی لای) = 15kW، تنظیم سرعت فرکانس.

8.سیستم خنک کننده

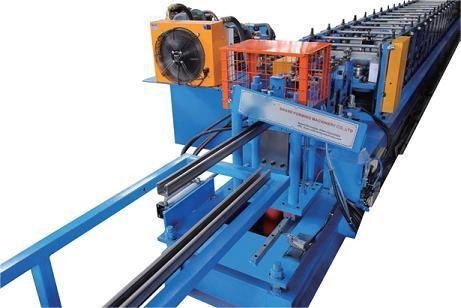

9دستگاه برش پست هیدرولیک

پست برای برش، توقف برای برش، طراحی برش دو قطعه بدون تغذیه

موتور هیدرولیک: 5.5kW

مواد ابزار برش: CR12Mov (= SKD11، حداقل یک میلیون عمر برش دارد) ، درمان حرارتی به درجه HRC58-62

قدرت برش توسط ایستگاه هیدرولیک مستقل میزبان فراهم می شود

10.ایستگاه هیدرولیک

11سیستم کنترل PLC

کنترل خودکار مقدار و طول برش

اطلاعات تولید (بار تولید، تعداد قطعات تولید، طول تولید و غیره) را در صفحه لمسی وارد کنید.

توليد رو به طور اتوماتيكي به اتمام برسانيد

ترکیب: PLC، اینورتر، صفحه لمسی، رمزگذاری کننده و غیره

12-برگه خروج

هیچ انگیزه ای نداره، دوتا واحد، چرخ های چرخ دار روی آن، حرکت آسان
