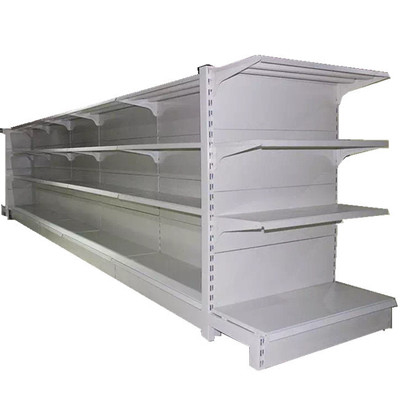

دستگاه شکل دادن رول ورق فولاد به طور گسترده ای برای صنعت قفسه و قفسه استفاده می شود

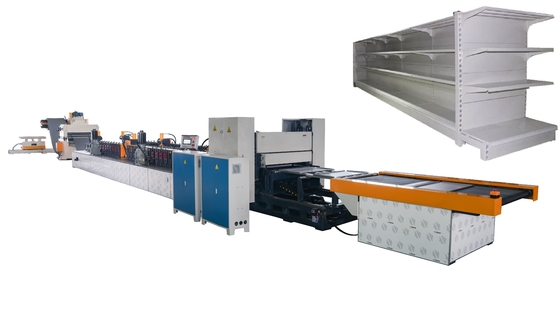

ماشین ساخت رول پالِت با قفسه ی شکاف دار
خط توليد پاليت هاي رفل دار به صنعت هاي مختلفي که نياز به راه حل هاي انبار با کارايي بالا دارند خدمت مي کند، از جمله مديريت انبار، مراکز توزیع،تاسیسات تولیدی، و عملیات لجستیکی.
آن را به تقاضا برای پالت های قابل اعتماد و متنوع برای بهینه سازی استفاده از فضای ذخیره سازی و ساده سازی فرآیندهای رسیدگی به مواد.
جزئیات محصول



فرآیند تولید

5T دستی decoiler → 1000mm ماشین تراز → 1000mm سرو CNC تغذیه ماشین (Huichuan سرو 1.3kw) + 2 تراز + 2 سوراخ دایره ای چپ و راست هیدرولیک ماشین های ضربه زدن جلو (2 پایه قالب،4 مجموعه از قالب ها) → 36 مجموعه از پهنای تنظیم پذیر رولینگ قالب (محرک اصلی 15KW تنظیم سرعت فرکانس متغیر، تنظیم عرض CNC، سرو Huichuan 0.85KW) → برش هیدرولیک و فلنج (1 مجموعه قالب، 7.5KW موتور پمپ روغن) → کمربند حمل تخلیه (مور 0.2kw).

ماشین ساخت رول پالِت با قفسه ی شکاف دار

ویژگی ها
1-عمليات راحت، آسان و سريع
2- ارتعاش بالا از محصولات نهایی، بدون خراش و ترک.
3به طور گسترده ای در صنعت قفسه و قفسه استفاده می شود.

DL-M50-20-500پارامترهای خط تولید قابل تنظیم عرض:

جزئیات بیشتر

1. رِک مواد:با ظرفیت 5 تن و قطر داخلی کویل φ 450 ~ 550mm، با حداکثر قطر بیرونی مواد کویل φ 1300mm، تخلیه منفعل.

2.دستگاه تراز:عرض تغذیه 500-1000mm، با استفاده از یک ماشین تراز 1000mm با 3 رول بالا و 4 رول پایین و 2 مجموعه از رول های پیچ. قطر رول تراز φ 50، قطر رول پیچ φ 58.

3.سرو تغذیه کننده:عرض تغذیه 500 میلی متر، سرو موتور 1.3kw، سرعت تغذیه 15-25mm/min، درمان فرکانس بالا از رول پیچ برای کروم سخت

4.پايه قالب پرفيشنگ جلويي:1 15T پایه قالب هیدرولیک، پیش از سوراخ کردن در هر دو طرف، 2 مجموعه از قالب ها (1 مجموعه در هر طرف).
5مکانیسم هدایت تغذیه:تضمین می کند که مواد هنگام ورود به رول برای رولینگ منحرف نشوند.
6.قطعات شکل دهنده رولینگ:با استفاده از 36 مجموعه از رولرها شکل داده شده است، مواد رول Cr12MoV، خلاء گرمایی درمان شده و سختی HRC55-58 است.

قطر عمود اصلی φ 50 ماده است 45 # فولاد، که توسط ماشینکاری خشن، خنک کردن و تند کردن، چرخاندن دقیق و خرد کردن دقیق ساخته شده است.
دو مجموعه از نردبان های کج 30209 در سمت انتقال مجهز هستند و یک مجموعه از گره نردبان های استوانه ای NJ209 در سمت کار مجهز هستند.

7.انتقال:کنترل سرعت فرکانس متغیر موتور اصلی 15KW (کم کن دنده)
8.هیدرولیک سیستم برش و فلش کردن:این سیستم دارای عملکرد حفاظت از تخلیه و ساختار سیلندر هیدرولیک 25 تن است.

9.میز انتقال 2 متر
10.سیستم کنترل PLC:استفاده از سیستم servo CNC Huichuan و PLC قابل برنامه ریزی Mitsubishi از ژاپن؛ کنترل سرعت کنورتر فرکانس سینوس شنژن کنترل خودکار متمرکز؛تنظیم پارامترهای با استفاده از صفحه لمسی Xinjie.
کل خط تولید کنترل اتوماتیک متمرکز را اتخاذ می کند، با ارتباط بین ماشین شکل دادن و فلانژ و خم.
عملکرد هشدار: عملکرد هشدار مانند خاموش کردن کمبود مواد، شمارش، خارج شدن به خاموش شدن، توقف اضطراری، کلیمپ قالب، موقعیت محدودی و غیره وجود دارد
11.اجزای پنوماتیک:قطعات اصلی پنوماتیک برند معروف تایوان AIRTAC را اتخاذ می کنند
