ماشین ساخت پروفایل پنل پشتی قفسه های سوپرمارکت فلزی

ماشین ساخت پروفیل پنل پشتی قفسه سوپرمارکت فلزی

ماشین ساخت پروفیل پنل پشتی قفسه سوپرمارکت فلزی برای ساخت پنل قفسه فلزی با پانچ، نوع برجسته یا نوع تخت طراحی شده است. قفسه های سوپرمارکت استاندارد به طور ویژه برای سوپرمارکت های استاندارد توسعه و طراحی شده اند، با بزرگترین ویژگی سبک وزن و زیبا بودن. آنها انواع پیچیده ای از لوازم جانبی مانند موارد موجود در سوپرمارکت های بزرگ ندارند و همچنین در روش های نمایش تنظیم شده اند و توجه بیشتری به جلوه نمایش و نمایش انسانی محصولات دارند. مشتریان اصلی آن، سوپرمارکت های زنجیره ای متوسط ​​محلی هستند. به عنوان مثال، مشخصات نقاشی زیر را در نظر بگیرید تا به شما نشان دهیم که چگونه دستگاه طراحی شده است:

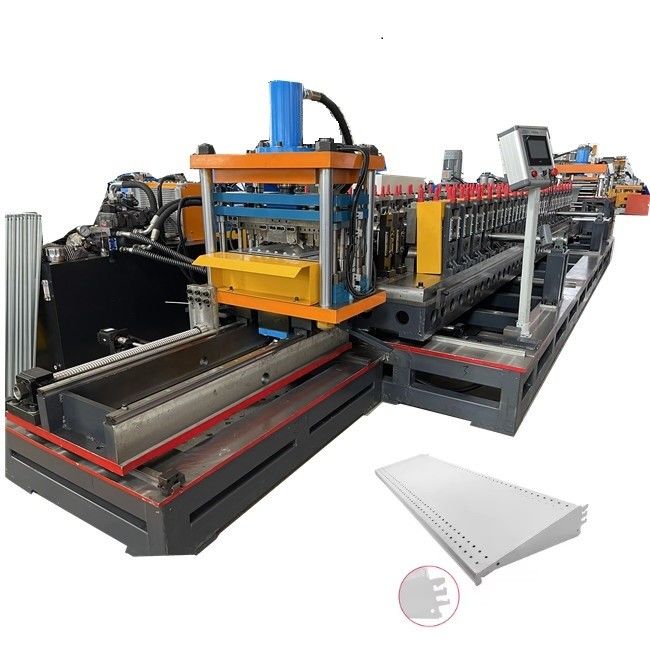

ماشین ساخت پروفیل پنل پشتی قفسه سوپرمارکت فلزی:

جریان کار ماشین ساخت پروفیل پنل پشتی قفسه سوپرمارکت فلزی:

جریان فرآیند خط تولید: قفسه مواد چرخ دستی تسمه کششی هیدرولیک 5T → دستگاه تراز 700 → در مجموع 3 ایستگاه، از جمله 1 ایستگاه برای پانچ سوراخ های کوچک در سمت چپ و راست، یک ایستگاه دیگر برای پانچ و چیدمان سوراخ ها، و 1 ایستگاه برای پانچ بریدگی ها و آویزان کردن گوش ها (5 مجموعه قالب با عرض های مختلف شکل دهی باید با قالب های مربوطه جایگزین شوند) → تغذیه سروو CNC 1.3kw → 20 مجموعه (عرض شکل دهی نورد قابل تنظیم) → برش و فلنج هیدرولیک ردیابی سروو (1 مجموعه قالب ترکیبی) → نوار نقاله تخلیه.

Theماشین ساخت پروفیل پنل پشتی قفسه سوپرمارکت فلزی از عناصر زیر تشکیل شده است:

در مورد بازکننده کویل، می توانید یکی از نوع دستی یا هیدرولیکی 5 تن یا 10 تن را انتخاب کنید.

در مورد قسمت قبل از پانچ، عرض قابل تنظیم است، در اینجا می توانیم انواع مختلفی از برجسته سازی را اضافه کنیم. و اگر دوست دارید سوراخ کنید، در اینجا می توانیم یک پانچ دیگر اضافه کنیم.

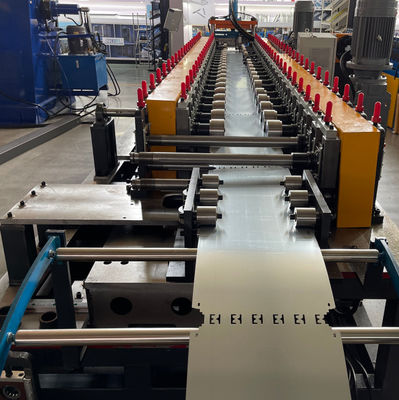

در مورد دستگاه اصلی شکل دهی نورد، ما با قاب قوس دوتایی با گیربکس در داخل طراحی کرده ایم تا از انتقال روان اطمینان حاصل شود. و کنترل PLC برای تغییر اندازه ها. و همچنین با علامت تنظیم طراحی شده است. انتقال موتور سروو. با این طرح ها، می توانیم اطمینان حاصل کنیم که دستگاه پایدار و دقیق کار می کند.

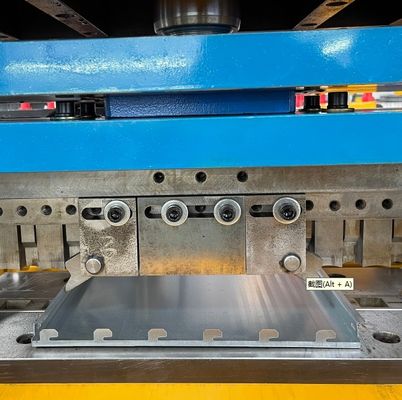

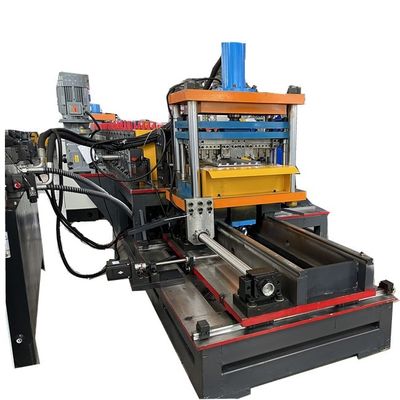

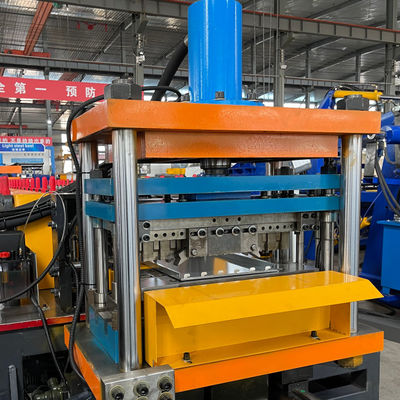

در مورد برش و خم شدن، با قالب های خمشی قابل تنظیم. سنسور سوئیچ نور دقیق تر.

در مورد سیستم کنترل PLC:

1. اتخاذ PLC میتسوبیشی قابل برنامه ریزی؛ اتخاذ کنترل سروو Huichuan، اتخاذ تنظیم سرعت مبدل فرکانس سینوسی کنترل خودکار متمرکز و استفاده از رله ژاپنی Izumi.

2. کل خط تولید کنترل خودکار متمرکز را اتخاذ می کند، با اتصال بین دستگاه قالب گیری و پرس هیدرولیک.

3. عملکرد هشدار: دارای عملکردهای هشدار مانند خاموش شدن کمبود مواد، شمارش، رسیدن به تولید خاموش، توقف اضطراری، گیر کردن قالب، محدودیت و غیره.

ویدیوهای کاری ماشین ساخت پروفیل پنل پشتی قفسه سوپرمارکت فلزی برای مرجع شما:
