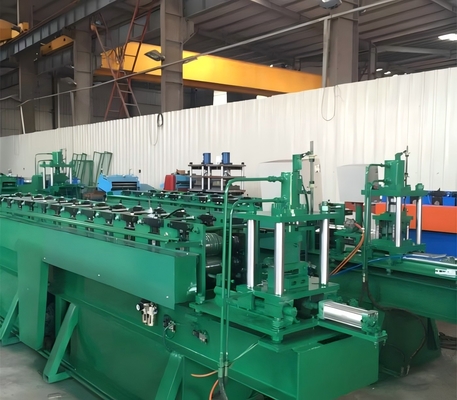

ماشین شکل گیری رال رال با سرعت بالا با سرو فیدر و پرچ هیدرولیک

ماشین شکل گیری رول قفسه

طراحی ماشین آلات شکل گیری رول برای تولید قفسه های ذخیره سازی، قفسه های انبار، قفسه ایستاده و قفسه های ذخیره سازی سوپرمارکت

قاب راک سفارشی شده

طراحی قاب قفسه سفارشی

نقشه بند قفسه بخش

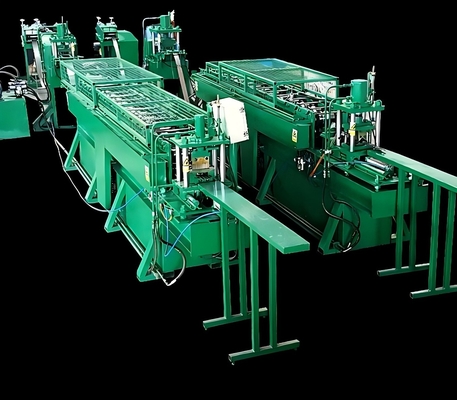

فرآیند خط تولید قفسه

دستگاه صاف کننده 2 در 1 →سروا فیڈر→ دستگاه راهنما → پنچ هیدرولیک → ماشین شکل گیری رول → دستگاه تراش (از جمله چاقو) → قفسه محصول نهایی

ماشین شکل گیری رول قفسه

لیست ماشین ها

2 در 1 Uncoiler صاف كننده

1نوع توسعه دستي

2، پارامتر

1) تخلیه منفعل

2) وزن کویل:<2T

3) D داخلی کویل: φ450mm-φ530mm

4) حداکثر عرض: 200 میلی متر

5) ضخامت0.4 تا 1.6mm

6) رولر صاف کننده: 7 عدد

7) قدرت1.5kW

سروا فیدر
3.1 حداکثر عرض تغذیه: 200 میلی متر
3.2 ضخامت تغذیه: 0.4-1.6mm

3.3 موتور، 0.85KW ((Yaskawa)

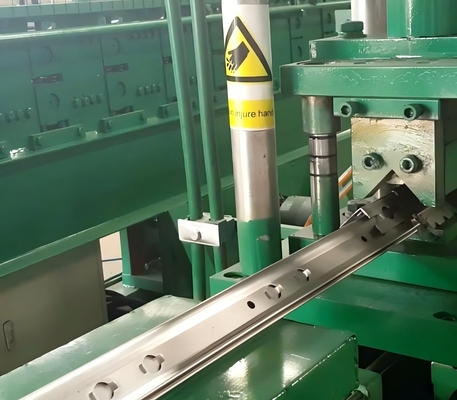

سیستم سوراخ کردن هیدرولیک

3.1 عملکرد:شکاف هائیدرولیک
3.2 ساختار: تنظیم طول، اندازه گیری طول اتوماتیک، موقعیت گیری اتوماتیک به فاصله تنظیم شده می رسد ، عمل توقف ، هیدرولیک سیلندر محرک است ، قطع خودکار است.
3.3 فشار کاری سیستم هیدرولیک: 16MPa
3.4 ایستگاه هیدرولیک:15KW (( سوراخ سوراخ هیدرولیک / برش استفاده از همان ایستگاه)

دستگاه راهنما

ماشین آلات اصلی شکل دهی (برای پهنای پانل 36 میلی متر)

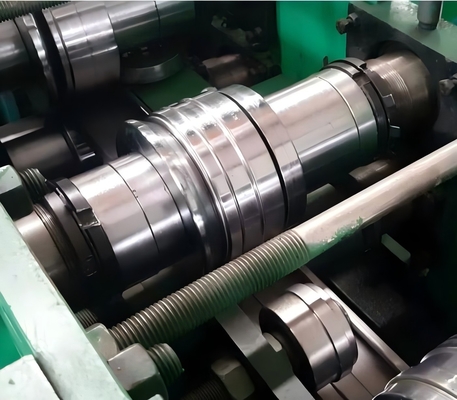

5.1 شکل گیری رول: 14 ایستگاه، و اضافه کردن Rub-roll، برای اطمینان از پروفایل سطح هیچ خراش.

5.2 پانل جانبی: T.18mm ، فولاد A3 کار سنگین

5.3 سرعت چرخش: 2-8 m/min

5.4 مواد رول:#45، خنک کردن کلی، سختی HRC56-62 °C.
5.5 قدرت موتور: 4KW
5.6 رولر اصلی: ¢ 65mm,45 #.
5.7 پایه تجهیزات: نوع 45 # H با استفاده از صفحه فولادی جوشیده شده.
5.8 ترانسمیشن: زنجیره ای
5.9 امنیت: در سراسر هیئت مدیره با دکمه های توقف اضطراری، آسان برای رسیدگی به موارد اضطراری، برای اطمینان از ایمنی تجهیزات و اپراتور.و سایر تجهیزات در زنجیره و کارکنان می تواند به راحتی منجر به آسیب بخش انتقال پوشانده شده با پوشش محافظ، برای اطمینان از ایمنی کارگران.

قفسه جمع آوری تخت
سیستم کنترل الکتریکی
کل خط کنترل PLC وارد شده، صفحه لمسی LCD، رابط انسان-ماشین. مردم با PLC ارتباط برقرار می کنند.کاربری که برنامه را به صورت خودکار اجرا می کند (کنترل قابل برنامه ریزی) و نظارت بر فرآیند کنترل، کنترل خط تولید اپراتور و تغییر پارامترهای کنترل، و نظارت در زمان واقعی وضعیت تجهیزات و پارامترها و نشانه خطا.طول قابل تنظیم نیز قابل تنظیم است- نظارت در زمان واقعی بر وضعیت عملیاتی تجهیزات و نشان دادن خطا.
عملیات دستی / اتوماتیک دو سبک. با عملکرد سوئیچینگ دستی و خودکار: در حالت دستی، می تواند عملکرد مستقل، نگهداری آسان باشد. در حالت خودکار،تولید کامل را انجام دهد، به منظور شروع؛ در سراسر هیئت مدیره با دکمه های توقف اضطراری، آسان برای رسیدگی به موارد اضطراری، برای اطمینان از تجهیزات و ایمنی پرسنل عملیاتی.

قطعات اصلی ماشین آلات برند:
سیستم کنترل PLC: زیمنس
اینورتر: شیلین تایوان
رمزگذاری کننده: Omron
صفحه لمسی: زیمنس
بعضي از اجزايش دستگاه هاي برند "شنايدر" هستند.

محصول قفسهiدر مورد مزیت تجهیزات

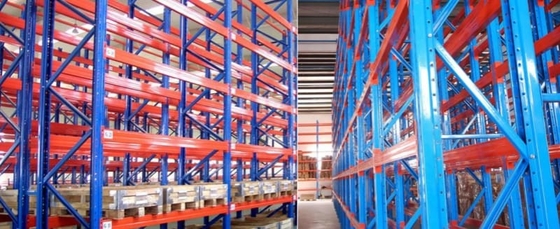

1، خط تولید قفسه برای تولید قفسه های ذخیره سازی سبک، قفسه های ذخیره سازی متوسط، قفسه های ذخیره سازی سنگین.

2، سیستم کنترل PLC، به طور خودکار و آسان کنترل.

3، رول با کیفیت خوب با فرآیند خنک کردن، سختی HRC60-65 °C.

4"سيستم تراش پيگيري با تیغه برش Cr12"
