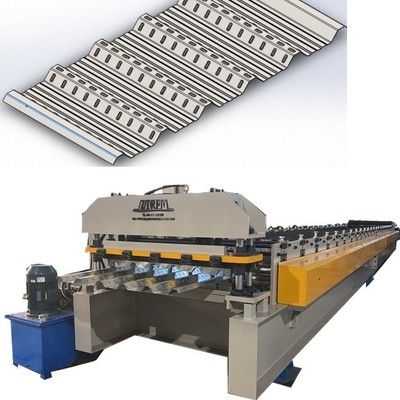

ماشین شکل گیری رولینگ پروفایل پنل فولاد با پیش برش هیدرولیک برای کارایی

Sسطح فرم تل ماشین شکل دادن پروفایل

ماشین تشکیل رول پنل فولادی طراحی شده است تا انواع مختلف پروفایل پنل فولادی را به صورت دسته ای به طور کامل به طور خودکار تولید کند.,میز تغذیه، تجهیزات هدایت، سیستم شکل گیری رول، سیستم پس از برش (برقی 0 هیدرولیک) ، سیستم کنترل و ایستگاه هیدرولیک.
طیف گسترده ای از فولاد سرد شکل، از شکل زیر بخش، با باز، نیمه بسته و بسته، محصولات اصلی از رول ماشین سازی است فولاد کانال سرد شکل، فولاد زاویه ای، فولاد بخش Z,فولاد مدفون، لوله، لوله مربع، لوله مستطیل، شکل لوله جوش، درب های شاتر رولینگ و غیره می تواند طراحی شود.و طول می تواند به طور انعطاف پذیر با توجه به نیاز تنظیم شود، همه به طول یا دو طول عرضه می شوند، بهره برداری مادر را بهبود می بخشند.

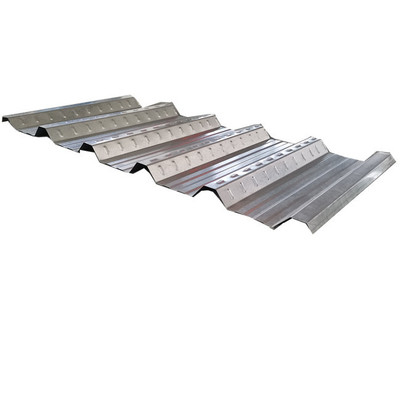

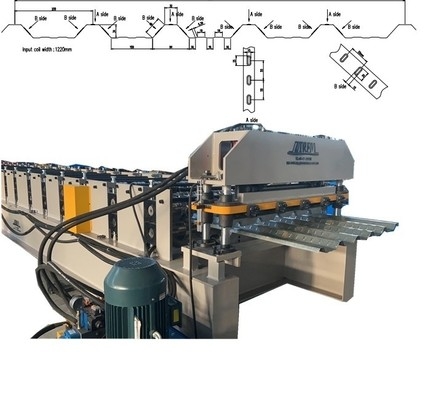

در اینجا من یک پروفایل تصادفی از پنل فولادی برای سقف برای مثال برای نشان دادن ماشین چگونه طراحی شده است.

برای این نوع پروفایل پنل فولاد اغلب ما برای دیوار استفاده می شود پانل سقف عرشه یا دیگران. مواد عمدتا ما استفاده می کنیم
اسپری های پوشیده از رنگ AZ که دارای مقاومت از 340 MPa تا 700 MPa و ضخامت 0.5 تا 1.0MM هستند

فرآیند تولید

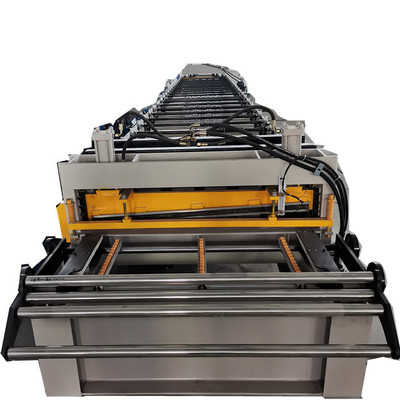

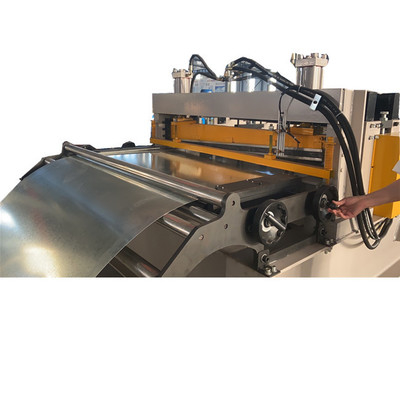

باز کردن → تغذیه → پیش برش هیدرولیکی → شکل گیری رول → تراش خودکار → میز دریافت

Sسطح فرم تل ماشین شکل دادن پروفایل

اجزای اصلی ((لیستی از بسته بندی)

10 تن هيدرولیک decoiler با واگن بارگیری
B. این سیلندر روغن هیدرولیکی را به کار می گیرد تا decoiler قابل گسترش و متناسب با قطر داخلی کویل ها باشد.
ج. موتور در حال حرکت کویل ها را هدایت می کند و می تواند به جلو و عقب حرکت کند و همچنین با تنش از کویل خارج شود.
D. هسته می تواند محدوده گسترش φ450 از قطر داخلی کویل را تضمین کند. این باند لاستیکی را برای تضمین قطر 550 میلی متر فراهم می کند.
ظرفیت حمل: 10 تن
حداکثر عرض کویل: 1250 میلی متر
سرعت تغذیه: 0-20 m/min (قابل تنظیم)
قدرت موتور هیدرولیک: 5.5 kw
موتور کنترل سرعت فرکانس: 7.5KW
ساختار: جوشکاری توسط صفحات فولادی و میله های پروفایل شده

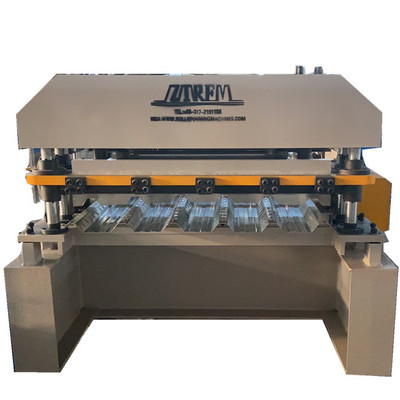

جزئیات بیشتر از ماشین رولینگ پروفایل پنل فولادی:

سرعت شکل دادن:0-20m/min
راه انتقال: یک طرف توسط 1 اینچ زنجیره دوگانه است
طرف ديگه داراي دنده اي براي کمک به رانندگي است
موتور اصلی: کل 37KW (18.5KW * 2 موتور) Lichao، نام تجاری معروف چینی

ما همچنین می توانیم انواع بیشتری از ماشین آلات شکل گیری فلزی را به عنوان مثال:

9/16′′ فولاد شکل عرشه

7/8" HD فولاد شکل عرشه

1′′ سطح فولاد

15/16′′ فولاد شکل عرشه

1.5′′ سطح فولاد

عرشه شکل نوع S
