ماشین آلات ساخت فرش های فلزی ترکیبی
ماشين توليد فرش متراکم فلزي براي ساخت ورق فلزي در دسته به طور كامل اتوماتيك طراحی شده است.پروفیل کامپوزیتی 80 میلی متری ترکیبی با شکل تراپیز و بازخورد با قابلیت امتداد طولانی. همه کاره. پروفایل ترکیب شده اجازه می دهد تا اتصال آسان سرویس، با توانایی کشش تراپیز.
در اینجا به شما برخی از طرح های محبوب برای مرجع خود را نشان می دهد:

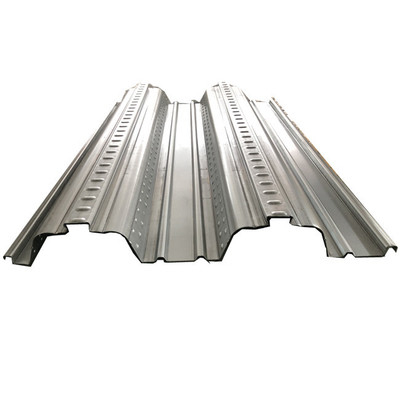

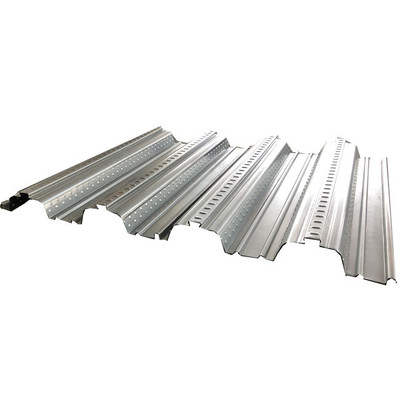

آنها از نظر ارتفاع و انواع تکه بندی متفاوت هستند، بنابراین این داده ها می توانند با توجه به عرض کویل ورودی و نیازهای مشتری سفارشی شوند.در اینجا برخی از تصاویر سطح با پروفایل واحد و همپوشانی برای مرجع خود را:
ماشین آلات ساخت فرش های فلزی ترکیبی

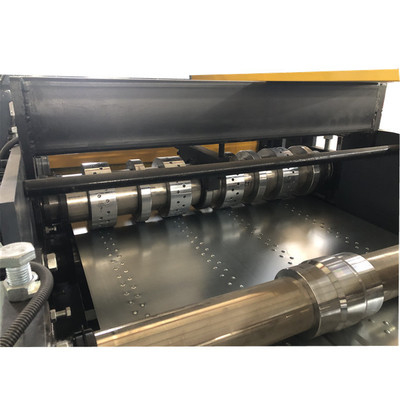

طراحی قاب: سطح صفحه قالب سازی را صاف نگه دارید و هنگام چاپ آسان نیست.
طول بخش اصلی: حدود 25000 × 1650 × 1500
وزن بخش اصلی: 15300kg
ولتاژ: سفارشی
رولر فکسر: صفحه وسط با ضخامت 28mm
قاب: فولاد 400H
حالت درایو: زنجیره دوگانه با تنظیم کننده زنجیره برای درجه از دست دادن و تنگ.
مواد رول ها:Gcr15، پوشش کرومی سطح سخت.
ماده گره: فولاد 45# و تنظیم سختی.
قطر شاخه ها: φ 90mm رول های تکه دار حدود 120mm هستند.
تعداد رول ها: 36 رول
قدرت اصلی: 15*2kw

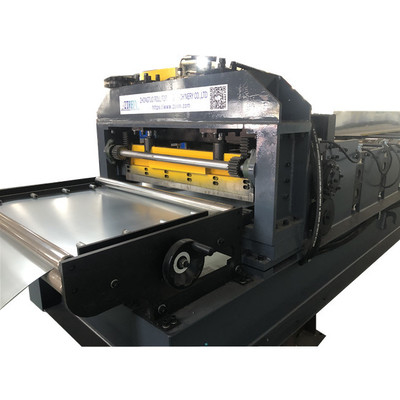

مکانیسم تراشیدن
ویژگی:ثبات، دقت و سرعت برش را تضمین کنید
عملکرد: برش خودکار تحت کنترل PLC
آن را به کار می گیرد درایو هیدرولیک و موقعیت خودکار برای تصمیم گیری ابعاد و برش محصولات هدف.
مواد تیغه ها:Cr12 خاموش شده
منبع برق: برق هیدرولیک
اجزای: شامل یک مجموعه تیغه، یک مخزن هیدرولیک و یک ماشین برش است.
شما می توانید قبل از برش یا نه را انتخاب کنید. اگر می خواهید اضافه کنید، می توانید در هر طول و کاهش اتلاف کویل در ماشین برش دهید.
ساخت این پروفایل فلزی آسان نیست، زیرا برای شکل دادن به دم کبوتر به رول های جانبی زیادی نیاز دارد.
در مورد اثر همپوشانی
| ماده |
جزئیات پارامتر |
| مواد پردازش |
GI و PPGI |
| ضخامت مواد |
0.25-0.8mm |
| قاب ماشین |
فولاد 360 # H، استفاده از جوش خط قطبی، اندازه گیری ابزار تراز برای اطمینان از قاب نهایی با دقت بالا |
| پنل سایدینگ ماشین |
| نوع صفحه |
نوع ستون ((اختیاری) |
| |
|
| ضخامت صفحه: 20 میلی متر |
ضخامت ستون: 30 میلی متر |
| نقاشی: نقاشی عادی |
رنگ: کروم |
|

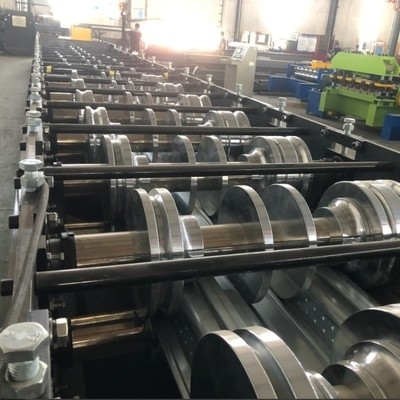

| ایستگاه های شکل گیری |
20 تا 38 ایستگاه (بر اساس مشخصات) |
| ماشین های رول |
فولاد جعل شده درجه بالا شماره 45، کروم سخت پوشش داده شده با ضخامت 0.05mm
روش پردازش: برش - حفاری - CNC لاینینگ - خاموش کردن - CNC لاینینگ - کروم کردن |
| شفت ماشین |
φ80-90mm فولاد درجه 45 پس از درمان |
| دستگاه های فاصله دهنده |
ماشین آلات CNC با دقت بالا |
| لوله های ماشین |
لابراتوار های چین Haerbin یا لابراتوار های بین المللی SKF ((اختیاری) |
| سیستم راننده |
زنجیر 2 اینچی یا جعبه دنده (متمرکز بر گزینه) |
| قدرت ماشین |
15kW-22kW ((بر اساس مشخصات) |
| سرعت کار ماشین |
8-12m/min یا 10-30m/min ((اختیاری) |
| نوع تنظیم ماشین |
پس از نصب ماشین، ما آن را خودمان را آزمایش، مقایسه با نقشه پروفایل، تفاوت در 0.5mm کنترل می شود |

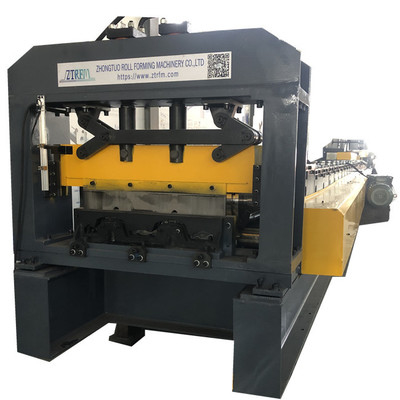

برش
| نوع |
نوع اسلایدی |
| مواد تیغه |
خاموش کردن و خرد کردن Cr12mov |
| پردازش فریم |
تمام قاب پایین برای دقت بالا خرد می شود |
| پردازش تیغه |
برش سیم الکترود، اما بالد بالا نمی تواند مستقیم باشد. این تکنولوژی است |
| کار کردن |
نوع هیدرولیک |
استاکر
| نوع |
راهنما |
ماشین(اختیاری) |
| طول |
1.5 متر تا 2 متر |
6 متر یا 12 متر |
PLC
| ماده اصلی |
جزئیات پارامتر |
| PLC |
دلتا ((استانداردی) یا طبق درخواست شما |
| اینورتر |
مارک چین ((استانداردی) یا بر اساس درخواست شما |
| صفحه لمسی |
Mcgs ((استانداردی) یا بر اساس درخواست شما |
| رمزگذاری کننده |
مارک چین ((استانداردی) یا بر اساس درخواست شما |
| ولتاژ/HZ/فاز |
380v/50-60hz/3phase |
پمپ هیدرولیک
| ماده اصلی |
جزئیات پارامتر |
| موتور |
3kW مارک چین یا بر اساس درخواست شما |
| پمپ |
مارک چین یا بر اساس درخواست شما |
| دریچه سولینوئید |
مارک چین یا بر اساس درخواست شما |
| سیستم خنک کننده |
فن خنک کننده |
طبقه گالوانیزه فولاد سقف پانل رول ماشین ساخت سیستم کنترل PLC
قطعات ماشین
| نه، نه |
نام |
مقدار |
| 1. |
پاک کن |
1 مجموعه |
| 2. |
ماشین شکل گیری رول |
1 مجموعه |
| 3. |
دستگاه برش هیدرولیک |
1 مجموعه |
| 4. |
جعبه کنترل PLC |
1 مجموعه |
| 5. |
پمپ هیدرولیک |
1 مجموعه |
| 6. |
جدول خروجی |
1 مجموعه |
