نوع B ماشین چرخ دار ساخت سقف فلزی با نسبت قدرت به وزن بالا

ماشین شکل دهی سقف فلزی نوع B

پروفایل های B Deck 1.5 اینچ عمق سقف ساختاری هستند که هم بار عمودی و هم ظرفیت برش دیافراگم را فراهم می کنند.لبه های گسترده این پروفایل را یک بستر ساختاری ایده آل برای پشتیبانی یکنواخت از سیستم های سقف بر روی سطح عرشه قرار می دهدپروفایل های نوع B معمولا برای شرایط 10 فوت یا کمتر استفاده می شوند.

عرشه B یک بخش 1 1⁄2 ′′ عمیق و گسترده از عرشه سقف ریب است که سطح پشتیبانی را برای انواع مختلف مواد سقف فراهم می کند.آن را به عنوان یک عضو ساختاری ثانویه برای فراهم کردن توزیع نیروی جانبی به سیستم مقاومت نیروی عمودی ساختار استفاده می شودپهنای پوشش استاندارد 36 ′′ با یک پایان گالوانیزه یا پر رنگ است.

Wکلاه هست نوعبسقف عرشه?

عرشه B تا حد زیادی رایج ترین عرشه سقف برای پروژه های ساختمانی جدید است. این به این دلیل است که عرشه B کارآمدترین بخش عرشه سقف فولاد 1.5 ′′ است.در مقایسه با سقف های نوع A و سقف های نوع F، سقف های فلزی نوع B دارای بالاترین نسبت قدرت به وزن هستند. مانند تمام محصولات فولادی، هرچه بخش سبک تر باشد، اقتصادی تر خواهد بود.و از آنجایی که سطح سقف نوع B می تواند بار های بالاتر را در امتداد های طولانی تر از سطح A و سطح F تحمل کنددر این روش، پشتیبانی های فولادی زیر عرشه فلزی می توانند فاصله بیشتری داشته باشند. نتیجه این است که فاصله پشتیبانی بزرگتر منجر به پشتیبانی کمتر و صرفه جویی بیشتر برای صاحب ساختمان می شود.

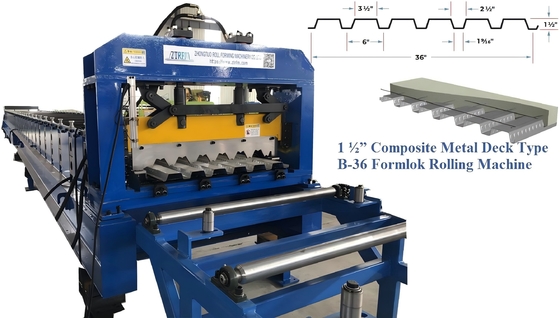

اينجا يه عرشه استاندارد B براي مرجعيتون هست:

همانطور که قبلاً ذکر شد، سطح سقف نوع B رایج ترین سطح سقف برای پروژه های ساخت و ساز جدید است. در مقایسه با سقف های دیگر مانند نوع A و نوع F، سطح سقف نوع B در مقایسه با سقف های دیگر مانند نوع A و نوع F است.سطح سقف نوع B دارای نسبت قدرت به وزن بالاتر استبا توجه به این که پشتیبانی فولادی می تواند با عرشه های نوع B فاصله بیشتری داشته باشد، صاحبان ساختمان می توانند با خرید پشتیبانی کمتر پول صرفه جویی کنند.

عرشه نوع B یک عرشه سقف با ریب های گسترده ای است که برای طیف گسترده ای از برنامه ها ایده آل است

فرآیند کار ماشین ساخت کف گالوانیزه

پاک کننده شکل برش محصول نهایی

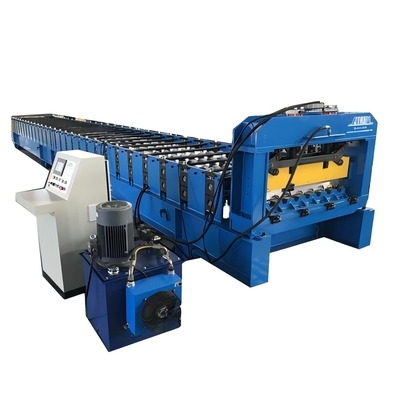

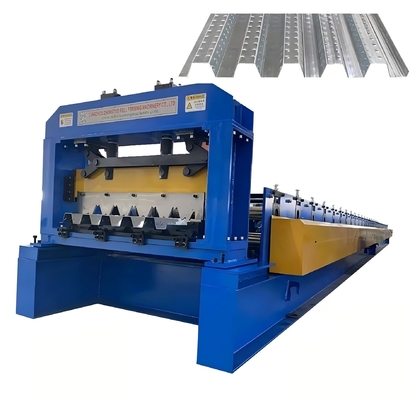

ماشین شکل دهی سقف فلزی نوع B

پارامترهای فنی اصلی ماشین های شکل دهنده سقف سقف B:

1) ساختار: فولاد 500H جوش با صفحه وسط 25 میلی متر

2) قدرت اصلی: موتورهای زیمنس 30KW

3) ایستگاه های شکل گیری:36 ایستگاه

4) روش رانندگی:1.0′′ دو ردیف زنجیره ای

5) قطر گره:80mm

6) حداکثر سرعت رولینگ: 12-15m/min

7) ضخامت: 0.5-1.5 میلی متر فولاد گالوانیزه یا ورق دوباره رنگ

8) عرض مواد: بر اساس درخواست

9) مواد رولر:پلیس شده و پوشانده شده با کروم، سطح با 0.05mm

10) مواد قالب تیغه:Cr12، خاموش 58-62°C

11) روش برش: برش قالب هیدرولیکی ((استپ برای برش)

12) تحمل برش طول: +/-1.0mm

13) فشار هیدرولیکی: 16Mpa

14) قدرت هیدرولیکی:5.5kW

15) سیستم کنترل کامپیوتر: کنترل PLC از تایوان

16) رمزگذاری کننده Omron اندازه گیری طول، ساخته شده در ژاپن

17) نیاز به برق:380V،50Hz،3Ph

دستگاه تغذیه

1در دستگاه تغذیه 2 رول وجود دارد که می تواند برای کاهش اصطکاک تغذیه و جلوگیری از خراش روی سطح مواد چرخش کند.

2رول های ضد زنگ قابل لمس می توانند مواد را به راحتی به ماشین وارد کنند و از خراش روی سطح مواد جلوگیری کنند.

3. با چرخ دست برای تنظیم عرض تغذیه، باعث می شود تغذیه دقیق تر.

دستگاه شکل گیری رول

برای میله و رولرها، ZHONGTUO معمولا از میله بسیار قوی و رولرهای قطر بزرگ با دنده در داخل استفاده می کند ، برای سرعت بالاتر و اثر رول بهتر.

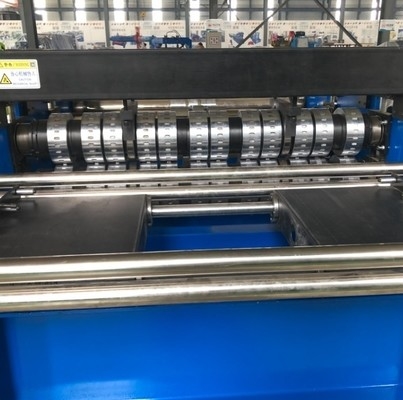

رولر های ماشین آلات شکل دهی کف گالوانیزه

در مقایسه با رولرهای معمولی، این مدل جدید رول دو بار خاموش می شود و زمان درمان حرارتی را افزایش می دهد.

قطعات تراش از ماشین تراش فرش گالوانیزه

اين ماشين گالوانيزه اي که کف را مي سازد از جديدترين تکنولوژي استفاده مي کند.

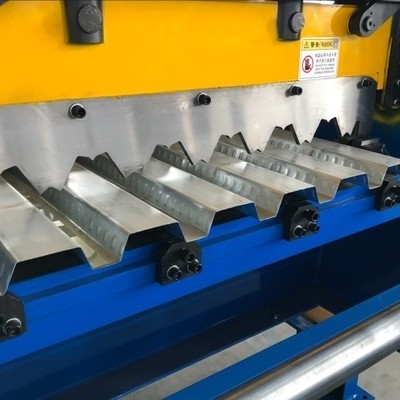

در تصویر زیر می توانید ببینید: تیغه توسط چهار ستون پشتیبانی می شود.

بعلاوه، ما قسمت داخلي ستون رو به حداقل اصطکاک مي رسونيم تا طول عمرش 3-5 سال طول بکشه.

تیغه به جای اینکه مستقیماً بر روی تخته ثابت شود، در مقابل تخته قرار گرفته است.

معمولاً تیغه با پیچ ها بر روی تخته ثابت می شود، به طوری که سوراخ های پیچ فشار کامل و قدرت را تحمل می کنند.

در این ماشین جدید گالوانیزه کفپوش، بیام فشار بیشتر و قدرت عقب را به اشتراک می گذارد.

پس ثبات بیشتری خواهد داشت و طول عمر آن حدود ۳ تا ۵ سال خواهد بود.

سیستم کنترل PLC

مارک PLC:Delta ((تایوان) PLC، و پردازنده و صفحه لمسی

● برند رمزگذاری کننده: Omron

● قطعات الکتریکی: شنایدر

● زبان عملیاتی: انگلیسی و چینی ((یا به عنوان درخواست) شما می توانید سفارشات را در این بخش تنظیم کنید،تغییر طول محصول و مقدار،این است

کار کردنش خيلي آسونه، و پلاگ هاي هواپيمايي هم هست که نصب ماشين رو خيلي آسون تر ميکنه

ایستگاه هیدرولیک

● موتور هیدرولیک: 5.5 KW

● روغن هیدرولیک:46# روغن هیدرولیک

● اجزای اصلی: شامل یک مجموعه از مخزن هیدرولیک، یک مجموعه از

پمپ روغن هیدرولیک، دو لوله هیدرولیک و یک لوله الکترومغناطیسی
