ماشین ساخت رول برای تولید قفسه

رول قفسه های سوپرمارکت شکل گیری ماشين

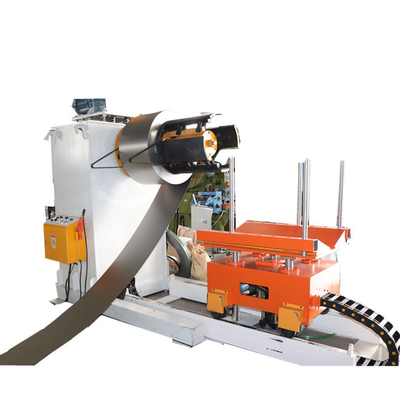

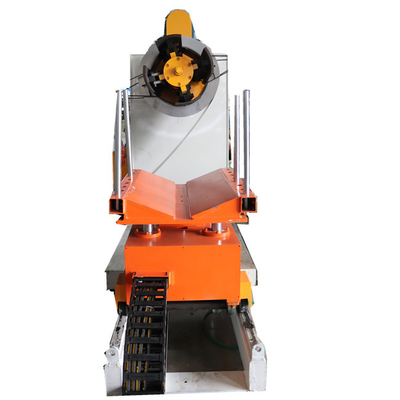

خط شکل گیری رول قفسه های سوپرمارکت برای ساخت پروفایل های پانل قفسه ها به صورت خودکار طراحی شده است.این خط شکل گیری رول عرض متغیر است قادر به تولید قفسه از 300-600 میلی متر با طول انعطاف پذیر و servo کنترل سیستم سوراخ کردن هیدرولیک انعطاف پذیر، مجهز به بسیاری از ویژگی های جدید است که اجازه می دهد تا این آسیاب را با سهولت اجرا. جریان کار از دستگاه نردبان صفحه قفسه از decoiler، سطح، سوراخ کردن برای سوراخ های جانبی،دستگاه اصلی شکل دهی رولینگ، بالا و پایین خم کردن برای لبه و سپس به میز دریافت.

به عنوان مثال این پروفایل نقاشی را در نظر بگیرید.:

پانل قفسه های سوپرمارکت نمونه:

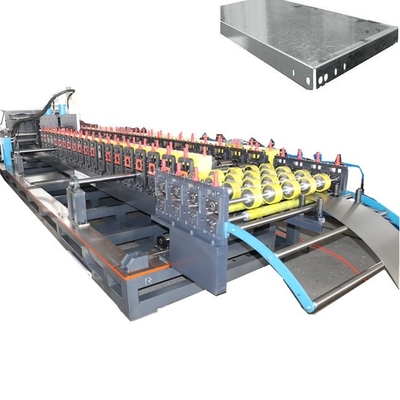

دستگاه شکل دادن رولر قفسه های سوپرمارکت:

1پارامترهای فنی اصلیازرول قفسه های سوپرمارکت شکل گیری ماشین

1مشخصات محصول رولینگ: عرض 285mm ~ 685mm، ضخامت 0.8mm

2سرعت تولید: 6-8 m/min

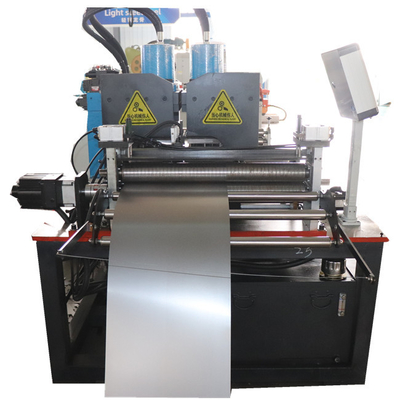

3روش سوراخ کردن: تغذیه سرو پس از صاف کردن، سوراخ کردن هیدرولیک خودکار و سوراخ کردن هر دو طرف شکاف.

4. هيدروليک دريافت، شکاف سوراخ کردن صاف

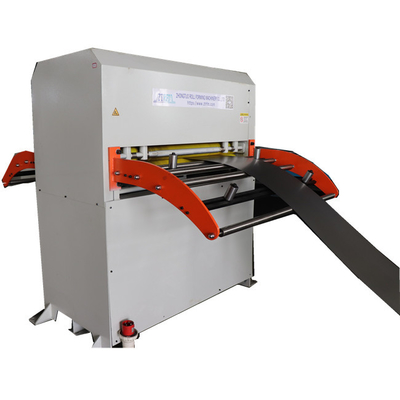

5موتور تراز: 4KW

6. موتور تغذیه سرو 5.5KW

7. قدرت ایستگاه هیدرولیکی: 15KW با آمپول (پمپ جریان بزرگ)

8تعداد گروه های شکل دهنده: 30 رول اصلی شکل دهنده

9. شکل نصب: اتخاذ قطعات قطعات قطعات قطعات قطعات قطعات قطعات

10شکل نورد: استفاده از نورد نوع تقسیم شده در هر دو طرف، با یک طرف به طور خودکار تنظیم و یک موتور تنظیم 1.5KW

11مواد رول: فولاد 45 #، سطح مورد استفاده با کروم سخت

12مواد اسپندل: 45 # فولاد با کیفیت بالا خاموش و سخت

رول قفسه های سوپرمارکت شکل گیری ماشینویژگی ها و مزایا:

14. روش برش و چرخاندن: درایو هیدرولیکی، برش و چرخاندن همزمان پس از شکل گیری

15. تیغه برش، مواد مرموز: درمان خاموش کردن Cr12

16. سیستم کنترل الکتریکی: کل ماشین کنترل فرکانس تبدیل PLC کامپیوتر صنعتی را اتخاذ می کند

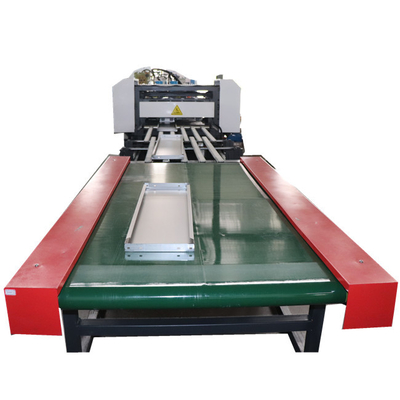

ماشین قفسه سازی یکنواخت یک واحد شکل گیری است که می تواند مشخصات مختلفی از محصولات نهایی را با رول های رول تولید کند. این ماشین عمدتاً شامل یک ماشین 5T است.ماشین تراز، دستگاه تغذیه سرو، سوراخ کردن هیدرولیک حفره های مداوم در هر دو طرف اولین ایستگاه کار (با ارتفاع 300) ،سوراخ کردن هیدرولیک شکاف دم ایستگاه کار دوم و چهار سوراخ دراز در سر، میزبان شکل گیری یکنواخت، دستگاه برش و چرخاندن شکل گیری، ایستگاه هیدرولیک، کابینت کنترل کامپیوتر، میز تخلیه و سایر قطعات.

دستگاه یکنواخت از یک شکل تقسیم شده از دو ردیف رول استفاده می کند، که هر دو طرف به طور همزمان حرکت می کنند، اجازه می دهد تا تغییرات عرض و اندازه سریع و بدون گام انجام شود.

جریان کار دستگاه صفحه قفسه:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

پنل قفسه های سوپرمارکت

رول قفسه های سوپرمارکت شکل گیری ماشینویدیوهای کاری برای مرجع شما:
