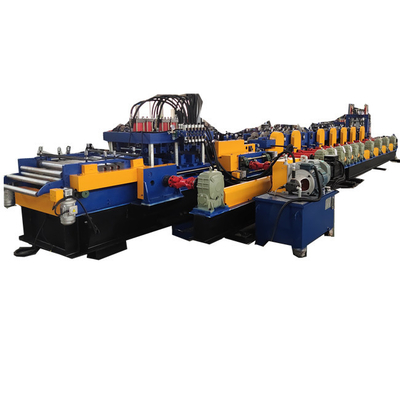

C Purline U Purline M Purline Z ماشین ساخت رولینگ

C purline، U purline، M purline، Z purline، C & Z ماشین رولینگ

فولاد CZ می تواند برای ساخت ساختار اصلی استفاده شود و پس از پردازش عمیق، می تواند به خوبی نیازهای طراحی ساختار ساختمان را برآورده کند و ساختار ساختمان را پایدارتر و قابل اطمینان تر کند. فولاد C به طور عمده در برخی از تخته های دیواری و نوارهای چوبی ساندال در ساختمان ها استفاده می شود، که می تواند ساختار ساختمان نسبتا قوی را به دست آورد.  فولاد شکل Z یک فولاد سرد است که به طور معمول در سازه های فولادی بزرگ، به ویژه در ساختمان هایی مانند کارخانه ها استفاده می شود و مقاومت لرزه ای دارد. قفسه ها، گلخانه های سبزیجات و مبلمان: فولاد CZ همچنین در تولید قفسه ها، گلخانه های سبزیجات و مبلمان استفاده می شود.

با توجه به استفاده و استفاده از purlines، طراحی انواع زیر C purline، U purline، M purline Z purline، C & Z purline ماشین رولینگ تشکیل؛

1. ماشین ساخت رول های سبک (به عنوان مثال ضخامت از 1 تا 2.5mm)

2. ماشین تولیدی رول سنگین (ضخامت فرم 1.5 تا 3.5 یا 4.5mm)

3. دستگاه کاملا اتوماتیک CZ purline

4. دستگاه C U Z M

5. نیمه اتوماتیک ماشین شکل گیری رولینگ (از C تا Z با دستبند یا تنظیم PLC)

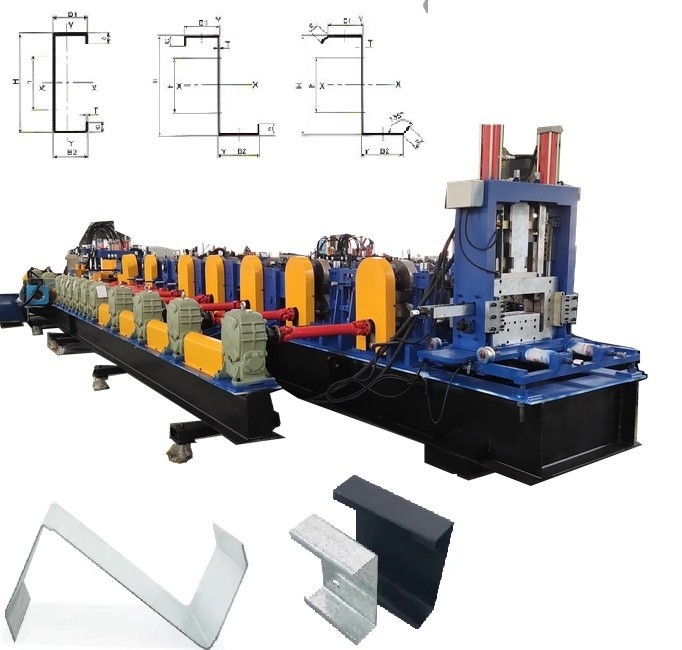

برای مثال اندازه های زیر را برای نشان دادن چگونه به طور کامل اتوماتیک CZ ماشین purline طراحی شده است: این اندازه های محبوب را برای مرجع خود بگیرید، همه آنها می تواند توسط یک ماشین ساخته شود

چطور ماشین مناسب را بر اساس نیازهای خود انتخاب کنیم؟

1. لطفاً حالت ماشین را بر اساس ضخامت مواد ، سختی انتخاب کنید. به عنوان مثال در ایالات متحده ما از فولاد سخت کامل SG550 و ضخامت به 4 استفاده می کنیم.5mm و سپس ما باید از نوع گیربکس استفاده کنیم انواع سنگین. اگه فقط ضخامت از 1.0 تا 2.5 ميلي متر، و فقط فولاد نرم و پس از آن ما می توانیم استفاده از وظیفه سبک CZ ماشین purline.

2. انتخاب حالت CZ purline، با توجه به عرض پایین. اگر عرض پایین به 400mm و یا بیشتر بزرگتر، بهتر است ما قالب وظیفه سنگین را انتخاب کنید.

3. انتخاب حالت CZ purline، با توجه به درجه اتوماتیک: به عنوان مثال اگر شما می خواهید به تنظیم محدوده ضخامت به طور خودکار، اگر شما می خواهید به تغییر اندازه توسط PLC،اگر شما می خواهید به تغییر شکل از C به Z و سپس ما می توانیم قالب کاملا خودکار را انتخاب کنید.

4اگه قالب CZ رو انتخاب کردین لطفا بودجه تون رو در نظر بگیریداگر شما احساس می کنید که شما یک مهندس جلوه دارید و می توانید ماشین را به راحتی کنترل کنید در همین حال بودجه شما محدود است و سپس ما می توانیم نوع اقتصادی را در نظر بگیریم، با استفاده از زنجیره به عنوان انتقال، تنظیمات دستی.

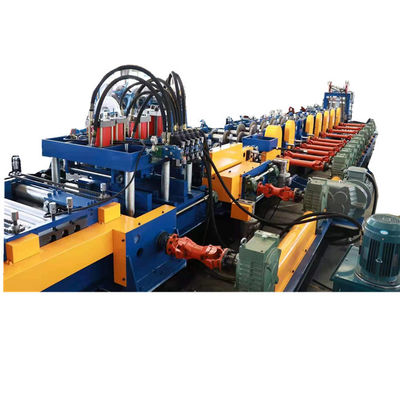

در قسمت بعدی، نوع اتوماتیک را معرفی خواهم کرد:

در قسمت تراز، همچنین موتور سرو وجود دارد، هنگامی که عرض کویل ورودی تغییر می کند، بخش تراز به طور خودکار تنظیم می کند.

رولر صاف تغذیه + دو جفت رولر خنثی. راهنمای تغذیه می تواند به طور مستقل در جلو و عقب رولر های راهنما حرکت کند.به این معنی که رول ها را می توان به صورت جداگانه به سمت چپ و راست تنظیم کرد.چرخ دست باید در سمت کار باشد و عملکرد کلی حرکت جانبی داشته باشد.

تنظیم سرو از ارتفاع کمر و عرض پایین، تنظیم ضخامت از طریق موتور سرو محور محور مرکزی چرخ دنده و تنظیم چرخ دنده،دستگاه کرم و موقعیت های لاغری دارای سوراخ های تزریق روغن هستند، CZ مبادله برای تنظیم دستی

پوشش اوراق بردار و مغز: کروم شده

صف های شکل گیری: 16 صف

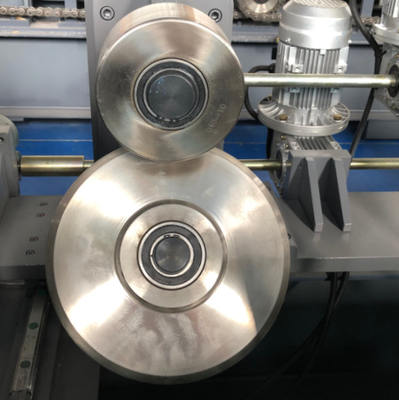

مواد رولر: Cr12، گرمایی درمان شده به HRC58-60 پس از ماشینکاری CNC، چرخش دقیق

مواد محور: 40Cr

قطر شیفت: 70/95mm

حالت انتقال: گیربکس

سرعت: حدود 20 تا 40 متر در دقیقه

موتور اصلی: 45 kW * 2 واحد، موتور فرکانس متغیر AC زیمنس

دستگاه کاهش دنده: سری K

قدرت موتور تنظیم اندازه: 2 * 1.5kw + 2.2kw، موتور سرو زیمنس V90

تنظیم فضای خالی رول برای ضخامت های مختلف: 8 * 0.75kw (بر اساس طراحی واقعی)

راست کردن: اطمینان از راست بودن محصول نهایی

برش هیدرولیکی: برش ردیابی، پیچیدن 45 درجه، هیچ زباله ای، یک مدل با یک جفت تیغه

مواد قالب برش: Cr12 mov

سیستم خنک کننده: سیستم روانکاری خنک شده با آب، با مخزن آب و پمپ.یک صفحه فیلتر در ورودی مخزن آب اضافه می شود تا از ورود زباله های آب به مخزن آب و آسیب رساندن به پمپ جلوگیری شود

ولتاژ: 460V، 60Hz، 3ph، (بر اساس الزامات مشتری)

در بالای قاب، ما با موتور servo نیز طراحی خواهد شد، از مثال ضخامت از 1.5 به 3.5mm، ما می توانیم آن را تغییرات اتوماتیک با توجه به کنترل PLC، از این طریق،ميتونيم صددرصد درستش کنيم.

هنگام دست زدن به نوع فوق ضخیم یا سنگین، استاکر خودکار نیز ضروری است.

از سوی دیگر، اجازه دهید من به اشتراک گذاری برخی از طراحی اقتصادی بیشتر C & Z ماشین رولینگ فورمیشن purline برای مرجع خود را: این نوع ما می توانیم از زنجیره به عنوان انتقال استفاده کنید و سپس هزینه کمتر خواهد بود.

در مورد قسمت سوراخ کردن ماشین CZ،ما سه نوع برای مرجع شما داریم:

1. ضربه زدن مستقل، که برای ضربه زدن بیشتر است

2. قبل از ضربه زدن، اگر ضربه زدن در سمت، ما باید قبل از ضربه زدن انجام

3. بعد از ضربه زدن، اگر ضربه زدن در پایین و نزدیک به آخر باشد، می توانیم از ضربه زدن بعد استفاده کنیم.

این ضربه زدن خوب است اگر شما بسیاری از سوراخ به ضربه زدن، با این نوع ما می توانیم تغییر می کند به راحتی و افزایش سرعت کار ماشین.

بعد از ضربه زدن:

اگر راه حل این باشد که فقط یک اندازه ثابت بسازم؟

شما می توانید این نوع نوع صفحه وسط را انتخاب کنید، هزینه کمتر و استفاده آسان تر خواهد بود.

برای سوالات بیشتر، می توانید در هر زمان با ما تماس بگیرید.
