دستگاه نورد پروفیل لوله بافل آلومینیومی برای ساخت نوارهای تزئینی سقف

                                                           دستگاه نورد پروفیل لوله بافل آلومینیومی
                                                                    برای ساخت نوارهای تزئینی سقف

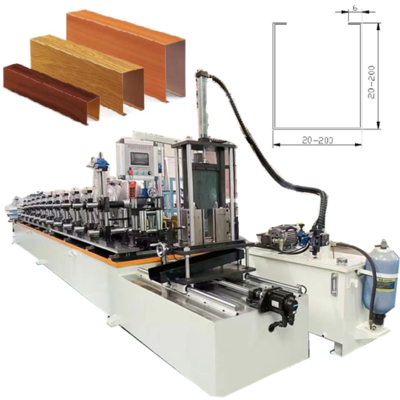

  نوارهای تزئینی سقف لوله بافل آلومینیومی، زیبایی‌شناسی سقف را با طراحی نوآورانه خود دوباره تعریف می‌کنند. ساختار منحصر به فرد بافل - لوله، ظاهری پویا و بافت‌دار ایجاد می‌کند. دستگاه نورد پروفیل لوله بافل آلومینیومی برای ساخت کانال مربع سقف فلزی برای تزئین طراحی شده است. در اینجا، برای نشان دادن نحوه طراحی دستگاه، از پروفیل نقاشی زیر به عنوان مثال استفاده می‌کنیم:

برای این پروفیل، عرض پایین می‌تواند از 20 تا 200 میلی‌متر تنظیم شود. ارتفاع از 20 تا 200 میلی‌متر قابل تنظیم است. ضخامت مواد می‌تواند از 0.4 تا 1.0 میلی‌متر باشد.

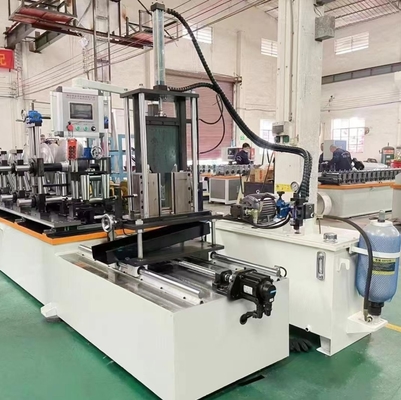

دستگاه نورد پروفیل لوله بافل آلومینیومی

در اینجا، من مقداری دانش در مورد چگونگی ساخت اندازه‌های مختلف توسط یک دستگاه توسط دستگاه نورد پروفیل لوله بافل آلومینیومی به اشتراک خواهم گذاشت: ابتدا، در اینجا فرآیند تغییر شکل برای مرجع شما آمده است:

با دنبال کردن فرآیند تغییر شکل، می‌توانیم یاد بگیریم که چگونه دستگاه را کنترل کنیم.
برای تغییر اندازه توسط کنترل PLC.

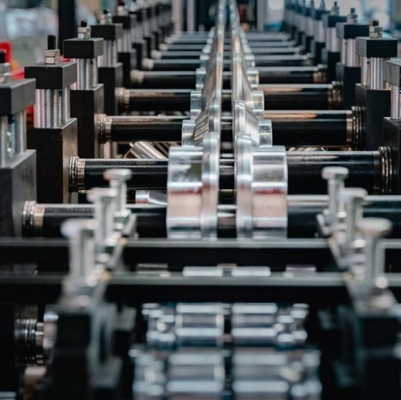

ابتدا 4 ایستگاه غلتکی برای تغییر اندازه لب و لبه.
و سپس به پایین و ارتفاع. با انجام عرض کویل ورودی، عرض پایین تغییر می‌کند و سپس ارتفاع تغییر می‌کند.

در واقع، این دستگاه دارای 3 قسمت است که توسط موتور کنترل می‌شوند. اندازه لب، پایین و ارتفاع؟ بنابراین، هنگامی که اندازه را در PLC وارد می‌کنید، موتور قاب را به داخل و خارج حرکت می‌دهد.

قاب در امتداد شفت برای اندازه بزرگتر و اندازه کوچکتر حرکت می‌کند.

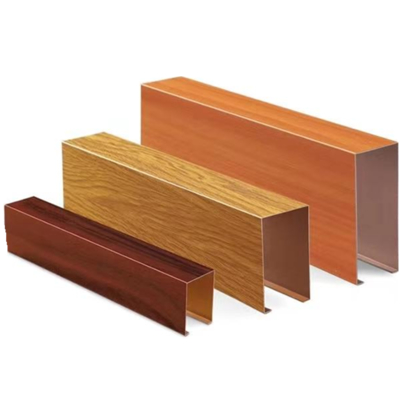

اکنون اجازه دهید چند نمونه کاربرد خوب از پروفیل لوله بافل آلومینیومی را بررسی کنیم:

اگر کیفیت دستگاه نورد خوب نباشد، چه اتفاقی می‌افتد:

امواج در پروفیل سقف ایجاد می‌شود که چندان زیبا به نظر نمی‌رسد. بنابراین، طراحی دستگاه نورد پروفیل لوله بافل آلومینیومی کار آسانی نیست. دستگاه فرم‌دهی نورد بد، مواد شما را هدر می‌دهد و محصول نامناسبی تولید می‌کند که کاملاً مشهود است.
