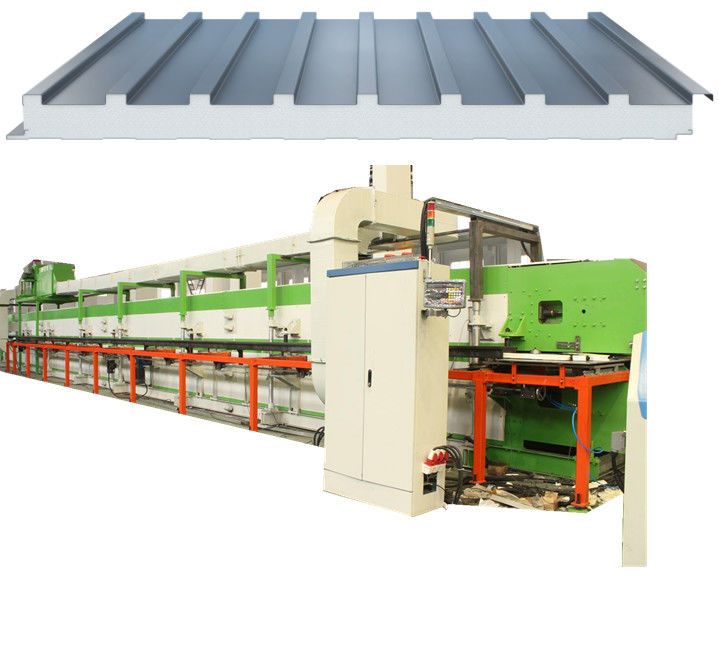

دستگاه فرم‌دهی نورد پانل دیواری بزرگ عایق‌بندی شده با آلیاژ آلومینیوم PIR

پانل دیواری بزرگ عایق آلومینیوم آلیاژ PIRدستگاه قالب دهی رولینگ

آلومینیومaلوئی پی.آی.آرiپانل دیواری بزرگ يه جوراييساندویچ پانل بیرونی برای سریع ترین و ارزان ترین راه حل ما برای محاصره دیوار خارجی برای ساختمان های صنعتی، انبار و انبار،و همچنین دیوارهای ساختمان ها را پوشش می دهد، دفاتر یا خانه ها و غیره ویژگی اصلی آن زیبایی دیدنی آن است، زیرا پیچ مورد استفاده برای تثبیت آن کاملا نامرئی است.

ویژگی های زیر دارد:

این c استاین پانل ها با یک آلیاژ آلومینیومی با دوام و یک هسته PU / PIR با عملکرد بالا، عایق گرما استثنایی را ارائه می دهند.,یک راه حل چشمگیر و قوی برای پروژه هایی که خواستار جذابیت زیبایی شناختی برتر و یکپارچگی ساختاری هستند، فراهم می کند.

پانل های بزرگ دیواری آلومینیوم برای سقف و دیوار در غرفه های بیرونی، خورشید ایده آل هستند اتاق ها، و سقف ها، که عایق گرما، ضد آب و محافظت از آفتاب را فراهم می کنند. پروفيل نقشه ي زير را بگيريد:

پانل دیواری بزرگ عایق آلومینیوم آلیاژ PIRدستگاه قالب دهی رولینگ:

خط تولید از عناصر زیر تشکیل شده است:

من.نقش اصلی

دستگاه هيدرولیک 5 تن با 2 مجموعه از کالسکه

1250 ماشین شکل دادن صفحه دیوار بزرگ (پلاک بالا/پلاک پایین) 2 مجموعه

II. دستگاه گرمایش

سیستم حفاظت از گرمایش هوا گرم 1 مجموعه

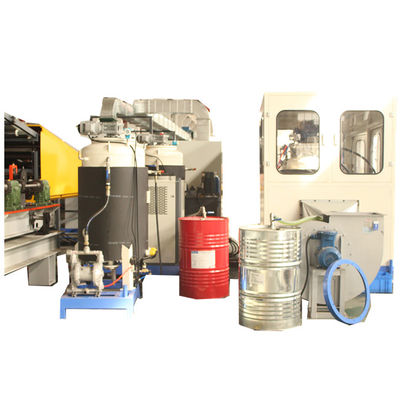

۳. ماشین های فوم سازی با فشار بالا

دو قطعه دستگاه فوم کردن با فشار بالا 1 مجموعه

دستگاه پاک کننده ترجمه 1 مجموعه

IV. دستگاه لامیناسیون دو ردیف

ماشین لامین کردن صفحه ی فولادی زنجیره ای 24M 1 مجموعه

دستگاه بلند کردن پیچ 1 مجموعه

دستگاه بلوک جانبی (یک ضخامت) 1 مجموعه

V. ماشین برش تراشه باند

دستگاه برش تراش باند ردیابی 1 مجموعه

1 مجموعه از نوار نقالهای سریع

1 مجموعه از سیستم های کنترل الکترونیکی

پارامترهای فنی اصلی پانل دیواری بزرگ عایق آلومینیوم آلیاژ PIRدستگاه قالب دهی رولینگ

مشخصات صفحه تولید: عرض 1250

ضخامت 30 میلی متر

آدابایزطول

مواد پانل: صفحه فولادی رنگی

ماده اصلی: پلی اورتان سخت

تراکم: 40 تا 60 کیلوگرم در متر

سرعت خط تولید: 6~8m/min (0~50Hz تنظیم سرعت فرکانس متغیر)

طول کانویر لامیناسیون دوقطبی: 24 متر (طول واقعی 24 متر)

حداکثر دمای گردش هوا گرم: 60 °C

ابعاد خط تولید (طول × عرض × ارتفاع): تقریباً 90m (L) x 6m (W) x 6m (H)

کل قدرت: حدود 160kW

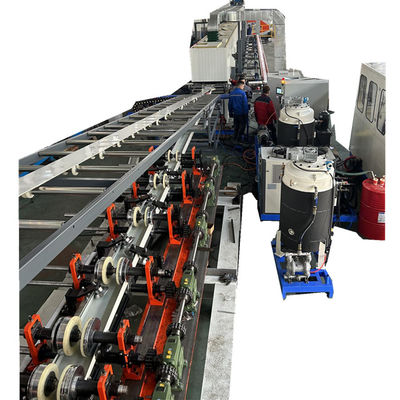

◆دستگاه ساخت پنل شکل دهنده:

واحد قالب بندی شامل دو دستگاه قالب بندی است ، یعنی صفحه جلو و صفحه عقب. مشتریان همچنین می توانند چندین واحد قالب بندی را برای پاسخگویی به نیازهای تولید سفارشی کنند.

مشخصات کویل آلومینیومی: عرض 1250mm، ضخامت 0.3-0.5mm

فرآیند قالب بندی: 30 فرآیند

قطر گوله رول: ø 80

حداکثر سرعت شکل گیری: 10m/min

قدرت: 7.5kW AC

تنظیم سرعت بدون گام با فرکانس متغیر

دستگاه گرمایش Pr

برای پاسخگویی به الزامات فرآیند، قبل از اسپری مایع، تخته باید از قبل گرم شود. به طور کلی دمای از پیش گرم کردن سطح تخته 25-35 است.°C که به پارامترهای فرآیند مانند نسبت مواد خام مایع و سرعت فومینگ مربوط است.پیش گرم کردن می تواند با گرم کردن سطح صفحه فولاد از طریق یک لوله گرمایش تنظیم شود,

پیش گرم کردن تعداد خاصی از لوله های گرمایشی الکتریکی را تنظیم می کند که می توانند به صورت جداگانه گروه بندی و کنترل شوند

دمای: 50 درجه (قابل تنظیم)

کنترل درجه حرارت: کنترل خود صفحه نمایش دیجیتال

دمای صفحه فولادی: به طور کلی دمای پیش گرم کردن سطح صفحه 25-35 است°C، (بر اساس الزامات پایان مرطوب تعیین می شود)

قدرت گرمایش: 32kw

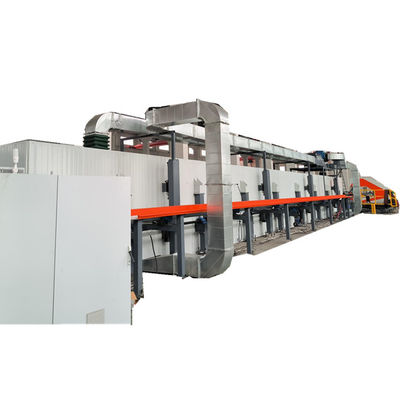

حمل کننده لایه بندی دو ردیف

يک ناقل زير و يک ناقل بالايي

طول مسير: 24 متر

طول مسير: 24 متر

عرض رطوبت قابل تنظیم: 900mm

طول صفحه زنجیره ی ریل: 1200mm

پهنای صفحه ی زنجیره ی ریل: 220 میلی متر

مواد صفحه ی زنجیره ی ریل: 16MN

ضخامت صفحه ی زنجیره ی ریل: ضخامت کل 60 میلی متر

ارتفاع باز شدن خط بالا: 200mm

ارتفاع سطح کار قطب پایین: 1200mm

ماده ی ریل راهنما: GCr15، سختی سطحی HRC58-62 °

سرعت تنظیم شده: 3-10m/min

فشار پرتگاه: 0.6bar/cm2

قدرت حامل: 5.5kw × 2، تنظیم سرعت بدون گام با فرکانس متغیر

بلند کردن مارپیچ: 24 قطعه

قطر پیچ Φ 70mm

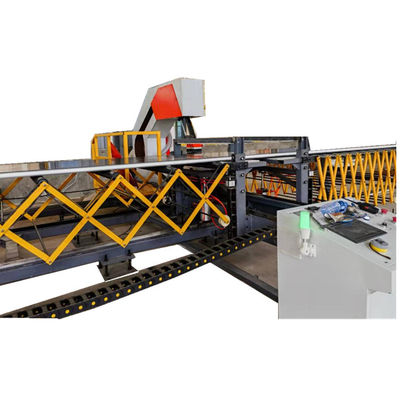

ردیابی خودکارو تراشیدنماشین

این ماشین شامل یک پایه، مکانیسم حرکت طولی، یک ماشین برش و یک جاروبرقی است. قاب حرکت طولی بر روی ریل راهنمای خطی پایه ماشین نصب شده است،و با حرکت طولی ماشین لایه کشی از طریق یک موتور هماهنگ می شود، کاهش دهنده و پیچ محرک، و به سرعت پس از اتمام برش ورق فلز به موقعیت اصلی خود باز می گردد.

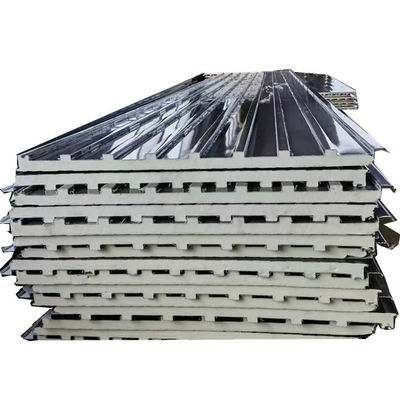

حالا بیایید محصول نهایی و اثر همپوشانی را بررسی کنیم:

اگر نیاز به اطلاعات بیشتر دارید، لطفا در هر زمان با ما تماس بگیرید.
