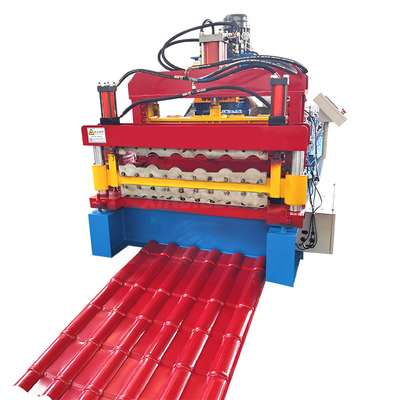

ماشین جدید با کیفیت بالا دو لایه گالوانیزه
دستگاه شکل دهی رول دو لایه دارای انواع مختلفی است که با ورق موج دار و ورق IBR یا ورق کاشی شیشه ای استفاده می شود.صفحه کاشی سقف به طور گسترده ای در بسیاری از انواع کارخانه های صنعتی استفاده می شود، ساختمان های غیرنظامی، و سقف تخت برای محصول قطعات متصل آن را به نفع ظاهر زیبا، استفاده ماندگار و غیره.
ما اتوماتیک دو لایه رول ماشین تشکیل تشکیل شده از decoiler، تغذیه و دستگاه سطح، پیش برش، سیستم رول شکل، هیدرولیک پست برش، میز اجرا،ایستگاه هیدرولیک و PLC ((سیستم کنترل).
خط تولید طولانی، شکل پروفایل خوب در محصولات نهایی؛ صرفه جویی در زمان و صرفه جویی در نیروی کار، که بسیار بهبود بهره وری تولید و مناسب برای تولید فعلی است.این ماشین کار آسان است و کار با دقت خوب است.
اینجایکپروفایل برای مرجع شما:
جریان کار

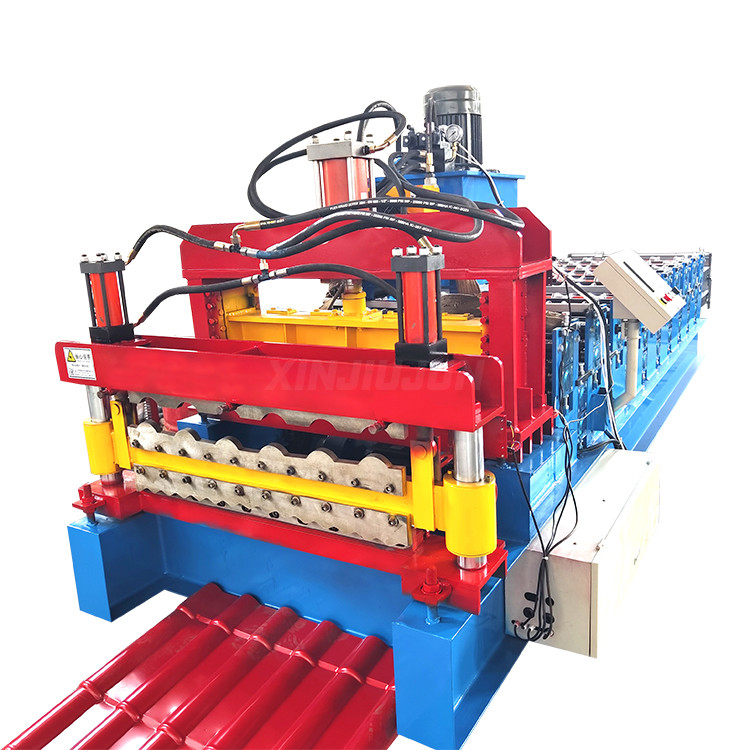

ماشین جدید با کیفیت بالا دو لایه گالوانیزه
مشخصات
| ماده |
مشخصات |
| مواد اولیه |
PPGI،PPGL، ورق آلومینیوم یا به عنوان الزامات مشتری |
| ضخامت مواد |
0.15-0.8mm یا به عنوان الزامات مشتری |
| پاک کننده |
Decoiler دستی برای رایگان، همچنین ما decoiler هیدرولیک به جای |
| ایستگاه رولر |
12 تا 18 ردیف ((به نقشه مشتری بستگی دارد) |
| قطر گره |
70mm،75mm،80mm گره جامد |
| مواد رول ها |
فولاد 45 #، با درمان کروم ، سطح را صاف تر می کند، سختی را بهبود می بخشد و از سایش جلوگیری می کند.
عمر طولانی |
| قاب ماشین |
فولاد 350# H |
| انتقال |
زنجیره دوگانه |
| ابعاد ((L*W*H) |
6x1.5x1.4 متر |
| وزن |
حدود 7.5 تن |
| مواد برش |
Cr12 با درمان خاموش شده |
| قدرت اصلی |
5.5KW |
| ولتاژ |
380 ولت 50 هرتز 3 فاز یا به عنوان نیازهای مشتریان |
| سرعت شکل گیری |
15-50 متر/دقیقه |
اجزای اصلی:
1. هيدروليک decoiler با واگن coiler
ویژگی های: mandrel و زیرزمین دو جزء decoiler هستند، mandrel در حال کوچک شدن است که توسط دستگاه مکانیکی به صورت دستی گسترش می یابد، پس از ثابت کردن کویل به mandrel،بعدش کویل رو با لوله به زیرزمین برگردونید.
قدرت: هیچ
قدرت باز کردن و بستن بخش ها: مکانیکی
قدرت چرخش قطعه: کشش با سیستم شکل دهی
تعداد قطعات: 4 عدد
محدوده گسترش بخش: 460 ~ 520mm
ارتفاع مرکز لوله: 0.65 متر
سرعت تغذیه: بستگی به سرعت ماشین شکل گیری رول دارد.
2دستگاه راهنمای ورق
ویژگی ها: اطمینان از تغذیه مواد صاف و دقیق.
اجزای: پلتفرم صفحه فولادی، دو رولینگ، بلوک توقف موقعیت.
کویل در موقعیت صحیح هدایت می شود و به تجهیزات شکل گیری رول منتقل می شود
3. شکل گیری رول M / C:
فریم اصلی ماشین به طور جداگانه جوش داده می شود و دیوار بیرونی پس از خراب شدن بر روی سطح با پیچ متصل می شود.
مواد رولر از فولادي است که درجه ي 45 است و با کنترل ديجيتالي حرکت مي کند.
گره های رول ها دو بار با ماشین خرد می شوند تا دقت محصول نهایی تضمین شود.
رولها پس از ماشینکاری دقیق با یک کروم سخت با ضخامت 0.05 میلی متر در سطح پوشش داده می شوند. بنابراین زندگی طولانی رول های شکل گیری را تضمین می کند.
4. برش پست هیدرولیک
عملکرد: عمل برش توسط PLC کنترل می شود. ماشین اصلی به طور خودکار متوقف می شود و برش انجام می شود. پس از برش، ماشین اصلی به طور خودکار شروع می شود.
منبع برق: ایستگاه هیدرولیک
قاب: قاب فولادی جوش
سوئیچ ضربه: سوئیچ فوتو الکتریکی بدون تماس
برش پس از شکل گیری: برش ورق پس از شکل گیری رول به طول مورد نیاز
اندازه گیری طول: اندازه گیری خودکار طول
5ایستگاه هیدرولیکی:
بعد از پر کردن روغن هیدرولیک در مخزن روغن هیدرولیک، پمپ ماشین برش را برای شروع کار برش هدایت می کند.
تجهیزات بازی: این سیستم شامل یک مجموعه از مخزن هیدرولیک ، یک مجموعه از پمپ روغن هیدرولیک، دو لوله هیدرولیک و دو مجموعه از شیر الکترومغناطیسی است.
اجزای سیستم هیدرولیکی مارک برتر را برای اطمینان از ثبات و عمر، جلوگیری از نشت پذیر کردند.
برق اولیه را از طریق یک مخزن روغن بسته به دستگاه می دهد. بدون قطع کردن خاموش می شود، که می تواند قدرت را صرفه جویی کند.
