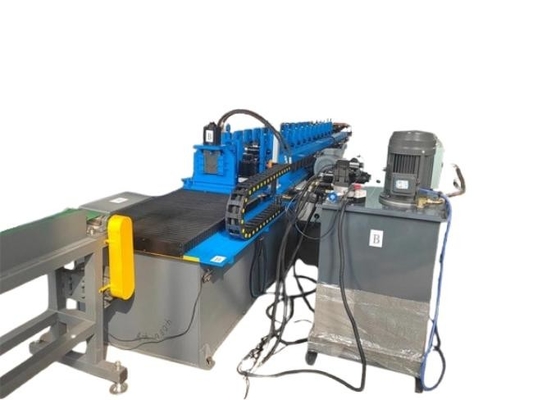

دستگاه ساخت رول فلش با طراحی تخصصی برای تولید بهینه قطره

چشمک می زندمسوال کردنمachine

لبه قطره ای بام یک جزء ضروری هر سیستم سقفی است. این یک نوار فلزی است که در امتداد لبه های سقف نصب می شود تا از نفوذ آب به ساختار زیرین جلوگیری کند. برای تولید موثر این لبه‌های قطره‌ای، از یک دستگاه تخصصی به نام Eaves Flashing Making Machine استفاده می‌شود.

دستگاه فلاشینگ Eaves یک تجهیزات پیشرفته است که برای تولید لبه های قطره ای با کیفیت بالا با دقت و کارایی طراحی شده است. مجهز به فناوری پیشرفته و ویژگی هایی است که فرآیند تولید را سریعتر و دقیق تر می کند. این دستگاه معمولاً توسط تکنسین های ماهری که در کارکرد و نگهداری آن آموزش دیده اند، کار می کند.
یکی از ویژگی های کلیدی دستگاه فلاشینگ Eaves توانایی آن در تبدیل نوارهای فلزی به شکل دلخواه است. این دستگاه مجهز به غلتک های قابل تنظیم و مکانیزم های خمشی است که می تواند اندازه ها و پروفیل های مختلف لبه های قطره ای را در خود جای دهد. این انعطاف‌پذیری امکان تولید لبه‌های قطره‌ای سفارشی را فراهم می‌کند که کاملاً با مشخصات منحصر به فرد هر پروژه سقف مطابقت دارد.

در اینجا یک نمایه طراحی و محصول نهایی وجود دارد:

جریان کار ماشین ساخت فلش Eaves:

چشمک می زندمسوال کردنمachine

کویل گیر اتوماتیک با نگهدارنده 2 کویل (هر نگهدارنده می تواند کویل 1.5 تن بارگیری کند)

الف، ظرفیت بارگیری: هر نگهدارنده جانبی می تواند 1.5 تن را تحمل کند
ب، موتور محرک: موتور 0.75 کیلووات برای راندن رول ها به صورت چرخشی حرکت می کند و موتور 3 کیلووات برای کشش تردها
ج، 4 قطعه صفحه قوسی به عنوان بازوی نگهدارنده برای تثبیت و تطبیق داخلی سیم پیچ ها. آنها به شکلی نزدیک به یک دایره در می آیند، به طوری که مواد بد شکل نمی شوند.
d، حداکثر سرعت تغذیه: تا 100 متر در دقیقه

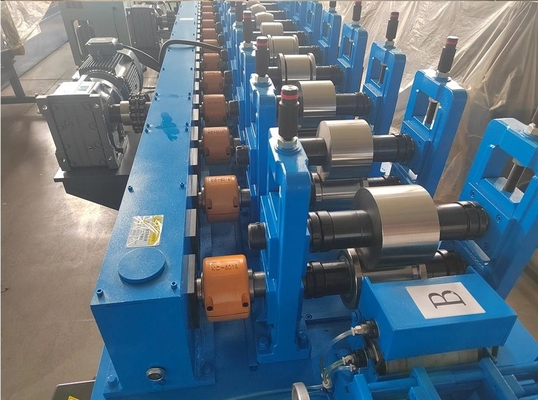

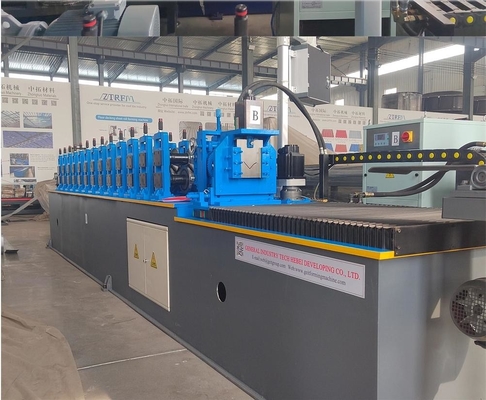

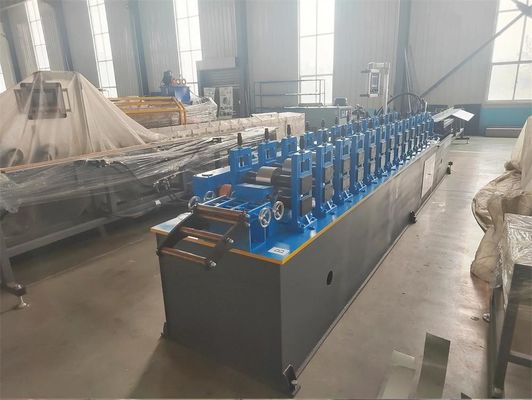

رولفورمر

الف، قاب دستگاه فلاش پرده استیل از پایه های چدنی ساخته شده است که دو بار با ابزار CNC پردازش می شوند.
ب، شفت های ساخته شده از میله جامد آهنگری، مواد فولادی 45# و تراش ریز به پایان رسید و سنگ زنی استوانه ای، عملیات حرارتی خاموش و معتدل برای به دست آوردن خواص فیزیکی خوب، بدون تغییر شکل پس از کار طولانی مدت.
ج، غلتک های ساخته شده از فولاد آلیاژی با درجه بالا Cr12، دو بار CNC ماشینکاری شده برای بدست آوردن دقت بالا و فرکانس بالا که با HRC 58-62 با روکش کروم سخت و صیقل داده شده ریز شده است.
د، توسط انتقال گیربکس هدایت می شود
e، سرعت Rugiing تا 65-80 متر در دقیقه است

f، برش پرنده با سیستم کنترل موتور سروو برای تضمین برش سریع و برش طول با دقت بالا

کابینت برقی دستگاه فلاشینگ Eaves

a، PLC، اینورتر برندهای بین المللی پذیرفته شده، مانند زیمنس، میتسوبیشی، دلتا و پاناسونیک هستند و قطعات کم مصرف از برند اشنایدر هستند.
b، موتور معمولاً مارک چینی است، اما برند بین المللی نیز طبق سفارشی سازی موجود است.
ج، سیم‌ها معمولاً در شاخه‌های هوانوردی تنظیم می‌شوند، برای اتصال راحت‌تر و نصب آسان‌تر.
d، رمزگذار نام تجاری OMRON است

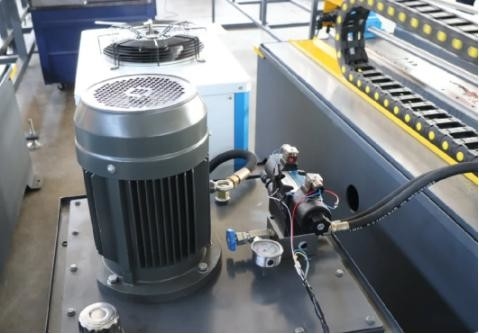

ایستگاه هیدرولیک

الف، یک پمپ هیدرولیک با قدرت بزرگ، با مخزن که می تواند 280 لیتر روغن را پر کند، به تصویب رسید. به طوری که پمپ قدرت خوبی را در حالی که دمای طبیعی را حفظ می کند، تامین می کند. علاوه بر این، یک دستگاه خنک کننده روغن مجهز شده است تا قدرت خروجی پمپ را برای مدت طولانی پایدار کند.
ب، شیر برقی برند درجه یک چینی است

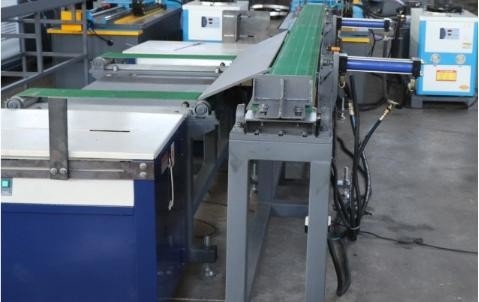

میز چیدمان خودکار

یک میز انباشته اتوماتیک 3 متری با نوار نقاله معمولی برای مطابقت با سرعت سریع رولفورمر لبه قطره ای

ب، 2 قطب هل دهنده اتخاذ شده است، توسط پمپ هیدرولیک هدایت می شود
ج، دستگاه های بالیر نیمه اتوماتیک به عنوان گزینه هستند، می توانیم به جدول دستی ساده تغییر دهیم

این دستگاه همچنین دارای مکانیزم برش است که می تواند نوارهای فلزی را با دقت به طول مورد نیاز برش دهد. این تضمین می کند که لبه های قطره ای از نظر اندازه یکنواخت هستند و به راحتی می توان آنها را روی سقف نصب کرد. علاوه بر این، دستگاه را می توان برای تولید لبه های قطره ای با ابعاد از پیش تعیین شده برنامه ریزی کرد و کارایی فرآیند تولید را بیشتر افزایش داد.
یکی دیگر از مزایای استفاده از دستگاه فلاشینگ Eaves قابلیت کار با انواع مواد فلزی است. این دستگاه خواه آلومینیوم، فولاد یا مس باشد، می تواند ضخامت ها و استحکام های مختلف فلز را تحمل کند و از تولید لبه های قطره ای بادوام و طولانی مدت اطمینان حاصل کند. این تطبیق پذیری دستگاه را برای طیف وسیعی از پروژه های سقف سازی مناسب می کند.

از نظر ایمنی، دستگاه فلاشینگ Eaves با ویژگی های ایمنی متعدد برای محافظت از اپراتورها و جلوگیری از حوادث طراحی شده است. این دستگاه مجهز به دکمه های توقف اضطراری، محافظ های ایمنی و سنسورهایی است که هر گونه ناهنجاری را در عملیات تشخیص می دهد. این اقدامات ایمنی تضمین می کند که دستگاه می تواند بدون هیچ خطری برای کارگران کار کند.
به طور کلی، دستگاه فلاشینگ Eaves یک ابزار ارزشمند در صنعت سقف است. این فرآیند تولید را ساده می کند، کیفیت لبه های قطره ای را بهبود می بخشد و کارایی کلی پروژه های سقف را افزایش می دهد. این دستگاه با تکنولوژی و ویژگی های پیشرفته خود به یک دارایی ضروری برای پیمانکاران و سازندگان سقف در سراسر جهان تبدیل شده است.

اجزا و جزئیات

اجزای ماشین
