دستگاه ساخت ورق های فلزی با کنترل PLC

فلزبگاوPروفيلRخیس کردنSگرمRعروسکمآچین

ورق های سقف با پروفایل جعبه ای در حال حاضر محبوب ترین محصول ما هستند زیرا آنها یک جایگزین مدرن برای سبک قدیمی لوله کشی را با قیمت بسیار رقابتی ارائه می دهند.هر جعبه پروفیل صفحات سقف قیمت در حدود 6.5 دلار در هر متر

چه جعبه ای از صفحات سقف؟

برگهای سقف با پروفایل جعبه شامل شش پروفایل و پنج دره است که آب از آن عبور می کند. پروفایل ها 32 میلی متر عمق دارند و در مرکز 200 میلی متر هستند. برای پشتیبانی و ثبات بیشتر،دو دنده اضافی می تواند به شکل رول در هر دره از ورق.

سقف سازان GBR ورق های سقف با پروفایل جعبه را از طناب فولاد پوشش داده شده تولید می کنند که از طریق یک ماشین رول سازی پردازش می شوند. این ماشین قادر به تشکیل هر طول و ضخامت ورق است.

پروفایل جعبه یک جایگزین مدرن برای ورق های فلزی موج دار است که عرض پوشش موثر آن 1000 میلی متر است.همچنین دارای یک خروجی موی در پایین یک لبه است که نیاز به استفاده از نوارهای مهر و موم را از بین می برد.

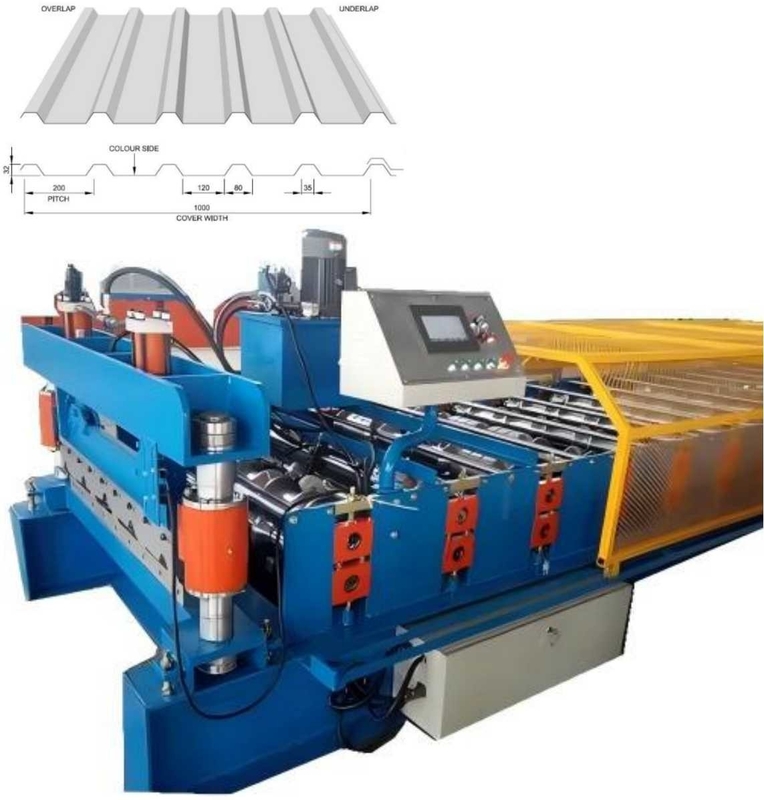

اینجاهستندپروفایل طراحی و محصول نهاییs:

طرح دستگاه چرخاندن ورق سقف با پروفایل جعبه فلزی

باز کردن تغذیه و هدایت شکل گیری رول برش جمع آوری

فلزبگاوPروفيلRخیس کردنSگرمRعروسکمآچین

بازکننده هیدرولیک اتوماتیک

انکولر هیدرولیک برای نگه داشتن و هدایت کویل فولادی است. این انکولر اجازه می دهد تا با حداقل کار دستی، کویل فولادی را به سرعت تغییر دهد.uncoiler با یک سیستم بازخورد است که اطمینان از رول سابق مورد نیاز نیست برای چرخش کویل. و uncoiler به عنوان مورد نیاز برای کاهش احتمال overcoiling می چرخد.

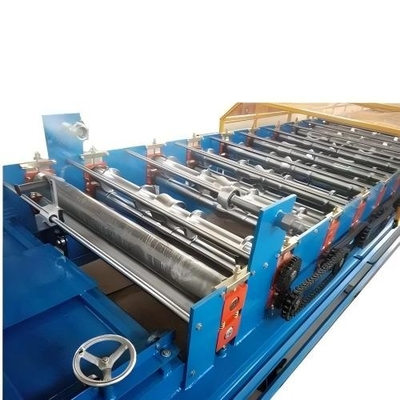

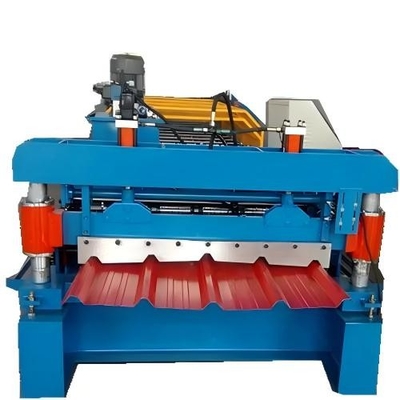

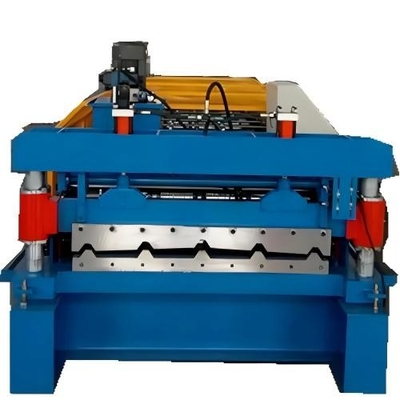

ماشین شکل گیری رول

مواد کویل: GI، PPGI، SS، HR، CR. 235-550MPA

محدوده ضخامت: 0.2-0.8mm

سرعت خط: 15-20m/min

قدرت موتور اصلی: 7.5KW

ولتاژ ماشین، فرکانس، فاز:440 V، 50 Hz، 3Phase

ایستگاه رول: 20 ایستگاه

مواد رول:ASTM 1045 سطح کروم شده با سختی 58-62 درجه,CNC,

قطر شیفت: ¢76mm ماده: ASTM1045 با خاموش کردن و سخت کردن

انتقال: با زنجیره

قاب پایه ماشین استفاده از فولاد جوشکاری H

ستون کروم شده ماشینی به عنوان پایه

برای جلوگیری از حوادث، تمام قسمت های محرک از محافظ محافظ استفاده می کنند.

واحد قطع

نوع برش: هیدرولیک، متصل با واحد هیدرولیک سوراخ

قدرت برش توسط موتور هیدرولیک 5.5KWAC

فشار کاری هیدرولیک: 12-16Mpa

برش پس از شکل گیری: برش ورق قبل از شکل گیری رول به طول مورد نیاز

حرکت برش: قطعه رول شکل دهنده در هنگام برش بدون توقف است

مواد تیغه:Cr12 با درمان حرارتی

اندازه گیری طول: اندازه گیری طول انکودر خودکار، مارک: Omron

تحمل طول: +/- 1.5mm برای هر قطعه محصول نهایی

جعبه کنترل شده

تنظیم قابل برنامه ریزی ابعاد پروفایل: باید ارائه شود

واحد برش قابل برنامه ریزی، طول های مختلف در یک چرخه برنامه نویسی بدون محدودیت های کمی (بدون متوقف کردن تجهیزات عملیاتی)

توقف خودکار تجهیزات پس از اتمام برنامه برش

زبان سیستم عامل: انگلیسی و چینی

ولتاژ، فرکانس، فاز: 415 ولت، 50 هرتز، 3 فاز

عدم دقت طول را می توان به راحتی اصلاح کرد.

پنل کنترل: سوئیچ نوع دکمه و صفحه لمسی

واحد طول: میلی متر (در پنل کنترل)
