مPBCPحلقه هاRخیس کردنSگرممآچین
پروفایل های فلزی کوچک موج دار با دوام و بدون وزن هستند. در واقع، ما در حال کار برای عمیق کردن بهترین ماشین برای تولید ماشین های ورق سقف موج دار یا موج دار هستیم.بسیار محبوب برای ساخت سقف و سمتپانل های فلزی لوله دار اخیرا محبوبیت زیادی به عنوان سقف مدرن و ساید جدید به دست آورده اند.
ماشین صفحه های سقف ما شامل decoller، تغذیه و دستگاه سطح، per-shear، سیستم شکل گیری رول، قطعه هیدرولیک، میز اجرا، ایستگاه هیدرولیک و PLC ((سیستم کنترل) است.تولید محصولات استاندارد با قدرت تولید تا 450Mpaخط تولید طولانی، شکل پروفایل خوب در محصولات نهایی؛ صرفه جویی در زمان و صرفه جویی در نیروی کار، که بسیار بهبود بهره وری تولید و مناسب برای تولید فعلی است.این ماشین کار آسان است و کار با دقت خوب است.

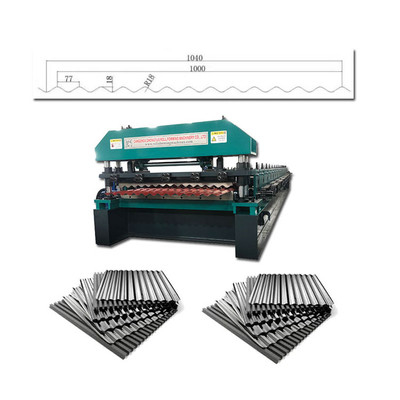

این یکی از پروفایل های طراحی شده و محصول نهایی است:
صفحه سقف پنل های PBC چیست:
پانل های PBC می توانند برای هر دو سقف و دیوار استفاده شوند. پانل های PBC با اتصال های آشکار به یک ساختار ساختمان متصل می شوند و اغلب در برنامه های دیواری افقی استفاده می شوند.
مPBCPحلقه هاRخیس کردنSگرممآچین
جریان پردازش:
Decoiler→ مواد تغذیه→ شکل گیری رول→ برش→ دریافت محصول
فني کل خط:
|
پاک کننده دستی 5 تن
|
1ظرفیت: 5 تن
2قطر کویل: 450-550mm قابل تنظیم
3. عرض کویل: حداکثر1350mm
4. بدون قدرت، کنترل دستی سیم پیچ فولاد کوچک شدن سوراخ داخلی و توقف
|
|
ماشین پیش برش دستی
|
پیش برش برای تعویض مکرر تجهیزات سیم کشی فولاد مناسب است، سیم کشی فولاد را برای تعویض آسان و کاهش اتلاف سیم کشی فولاد از پیش برش می دهد. |
|

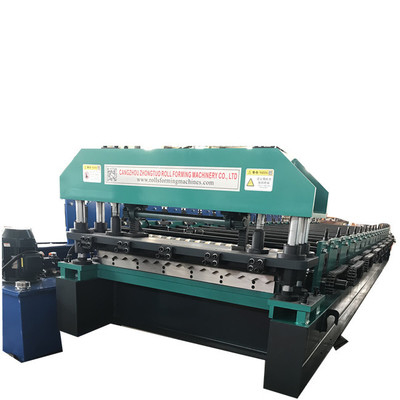

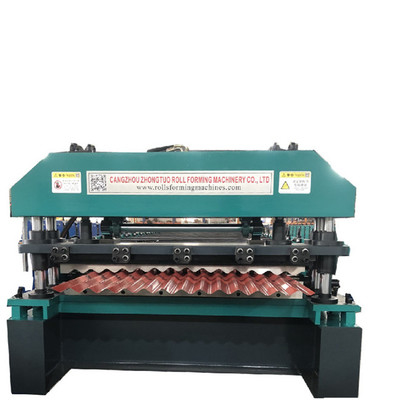

ماشین اصلی شکل دهی
|
1قاب اصلی: ساختاری از چوب H 400 میلی متری، با صفحه پشتیبانی مرکزی فولادی جوش 20 میلی متری.
2. ايستگاه تشکيل: 24 ايستگاه
3مواد رول:فولاد درجه بالا 45#،معالجه کرومی که باعث می شود سطح رولها صاف تر باشد، سختی را بهبود بخشد و از سایش جلوگیری کند، ضد خوردگی افزایش عمر خدمت
4. مواد میله: درجه بالا 45#, درمان گرما, جلوگیری از تغییر شکل و بهبود سختی
5.قطر گره: 80mm، جامد 6.قدرت موتور:7.5kW 7.سرعت:0-20m/min
8ولتاژ: 380V، 50HZ، 3P ((یا بر اساس درخواست)
9. انتقال: با 1 اينچ زنجير دوگانه، برند معروف چين HRB
|
|
دستگاه برش هیدرولیک
|
1. مواد تیغه: Gcr12 درمان خاموش 2. تحمل طول: ± 1mm
3قدرت هیدرولیکی:5.5kW
4با سیستم خنک کننده هوا در ایستگاه هیدرولیک
5ویژگی برش: وضعیت کار ثابت و ایمن و صداهای پایین.
6اتصال لوله و سیم های نفتی: تمام لوله ها و سیم ها با اعداد یا حروف مشخص می شوند تا اتصال برای جدید آسان باشد.
|
|

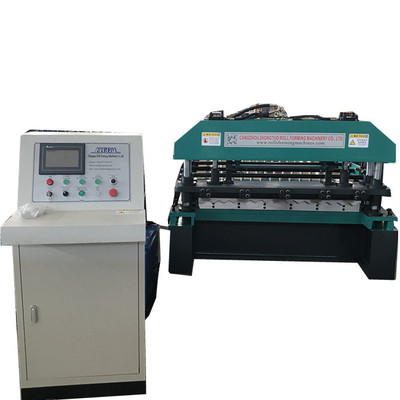

سیستم کنترل
|
1. مبدل فرکانس: دلتا
2صفحه نمایش: صفحه نمایش لمسی
3. برند PLC: دلتا
4.زبان:چيني و انگليسي ((يا به درخواست مشتریان)
5. رمزگذاری کننده: Omron
6ویژگی: سیستم کنترل از ورودی چند سفارش پشتیبانی می کند، می تواند نیازهای مختلف تولید را برآورده کند
7عملکرد: کنترل طول برش، کنترل مقدار برش و کنترل سرعت
|
| میز تموم شده |
1طول: 3 متر
2مقدار: 2 مجموعه
|
| قطعات یدکی |
- جعبه ابزار: 1 مجموعه
- چهار تا فیوز، دو تا سوئیچ، دو تا زنجیر
|
دستگاه تغذیه
کویل فلزی از طریق مجموعه ای از رول ها و راهنماها به ماشین وارد می شود تا یک فرآیند صاف و مداوم را تضمین کند.
1از رولر های لاستیکی برای محافظت از سطح مواد خام استفاده می کند.
2تنظیم آسان برای ضخامت های مختلف مواد اولیه با استفاده از چرخ های دستی.
3عرض پلتفرم به راحتی از طریق چرخ دستی تنظیم می شود و دارای ورق های ساخته شده برای محافظت از لبه های ورق فولاد است.

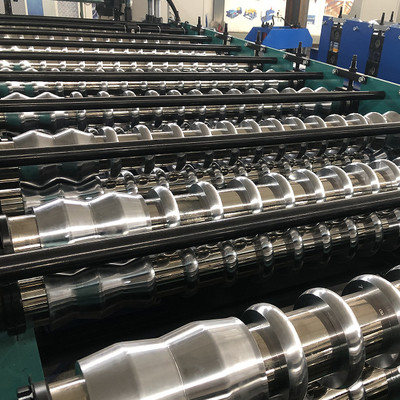

دستگاه شکل گیری رول
این قلب ماشین است، جایی که ورق فلزی به پروفایل موج دار شکل می گیرد. یک سری از رول ها و گچ های طراحی شده به ویژه شکل فلز را در حالی که از این بخش عبور می کند.
1.45# فولاد، درمان کروم (ضخامت Cr:0.05 میلی متر) ، ضد خوردگی، افزایش سختی، ضخامت کروم خوب برای مدت زمان خدمت طولانی.
2. هر رولر دارای شماره و با Keynotes، آن را می تواند ثابت بر روی شاخه به طور پایدار
دستگاه انتقال
گیربکس گیربکس ثابت و بدون مشکل
دستگاه برش هیدرولیک
پس از اینکه ورق فلزی لوله کشی شده است، یک مکانیسم برش برای برش ورق به طول مورد نظر استفاده می شود. این می تواند از طریق روش های مختلف مانند برش یا برش چرخش به دست آید.
1.نوع کار: موتور سروکاروی هیدرولیکی 5.5KW
2روش رانندگی:بر اساس نوع ستون
3.قدرت موتور هیدرولیک: 4 kw
4مواد برش:GB-Cr12 با درمان حرارتی
5تحمل طول برش ±10m/2mm
سیستم کنترل PLC
ماشین های مدرن مجهز به یک سیستم کنترل هستند که به اپراتورها اجازه می دهد پارامترها را تنظیم کنند، روند تولید را نظارت کنند و در صورت لزوم تغییرات را انجام دهند.این ممکن است شامل ویژگی هایی مانند رابط های صفحه لمسی و کنترل کننده های منطقی قابل برنامه ریزی (PLC) باشد..
برند
برند PLC: دلتا
نام تجاری اینورتر: دلتا پایین قطعات الکتریکی: شنایدر
رمزگذاری کننده: Omron
عملکرد:
1.پلاک های هواپیمایی پذیرفته شده، نصب آسان
2.کار کاملا اتوماتيک آسان
3. زبان عمل: انگليسي ((به صورت سفارشي ارائه شود)
4بیمه ملی، قطعات یدکی برند زیمنس و شنایدر
ایستگاه هیدرولیک
7موتور.5kW با سیستم خنک کننده برای استفاده طولانی مدت
استاکر اتوماتیک
3 متر ناقل
استاکر اتوماتیک
6 متري استاکر اتوماتيك
