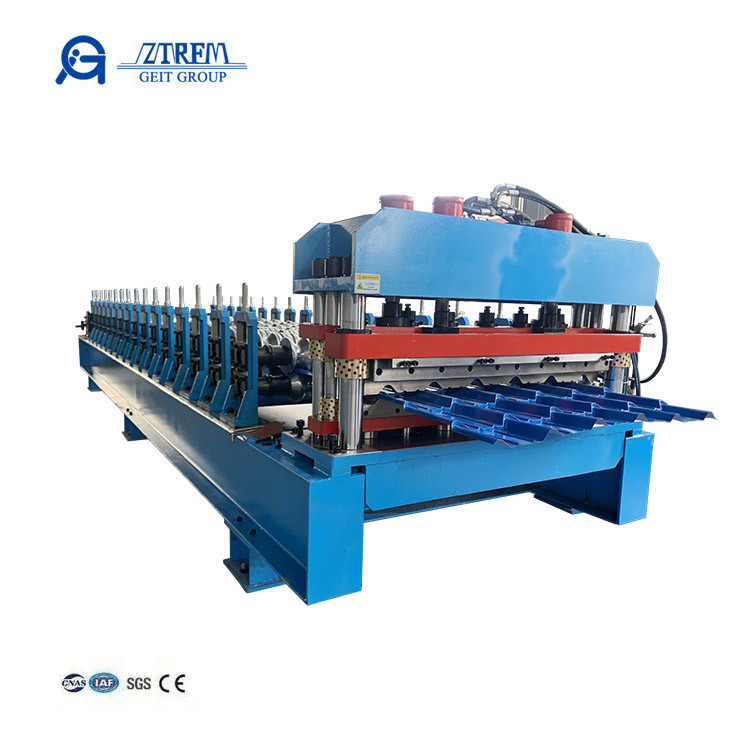

ماشین برش صفحه سقف با سرعت بالا

سرعت بالاصفحه سقف چوبی مستطیلماشین

یک ماشین ساخت رول با سرعت بالا برای سقف شیشه ای فلزی یک تجهیزات تخصصی است که برای تولید کاشی های سقف فلزی شیشه ای استفاده می شود.آن را به طور کارآمد پردازش کویل های فلزی از طریق یک سری از رول ها به شکل پروفایل کاشی مورد نظرفرآیند شیشه سازی هم جذابیت زیبایی و هم خواص محافظتی را به کاشی ها اضافه می کند. با ویژگی هایی مانند کار با سرعت بالا، شکل گیری دقیق و کنترل های خودکار،این ماشین کیفیت ثابت و بهره وری در تولید کاشی های سقف فلزی شیشه ای را تضمین می کند.

این یکی از پروفایل های طراحی شده و محصول نهایی است:

سرعت بالاصفحه سقف چوبی مستطیلماشین

جریان کار:

مزیتسرعت بالاصفحه سقف چوبی مستطیلماشین:
1سرعت بالا: انتقال گیربکس سرعت را تا 10 متر در دقیقه افزایش می دهد و مدت زمان فشار و برش را کاهش می دهد.
2. استفاده از برش قالب، محصول دارای لبه های نوع دنده است که منجر به کاشی های زیبایی دوستانه می شود.
3. پاک کننده هیدرولیک و خودکار استاکر حداقل نیاز به کار در طول عملیات، بهبود بهره وری.

دستگاه های هیدرولیک
1ظرفیت: 5 تن
2قطر کویل: 450-550mm
3قطر بیرونی کویل: 1500mm
4. عرض کویل: 1250mm ((به عنوان مشتریان درخواست)
5قدرت هیدرولیکی: 5.5kW

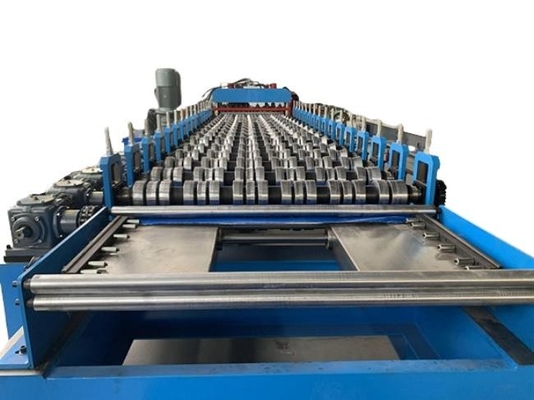

بخش تغذیه
1رول های حفاظتی لاستیکی: از سطح مواد خام در برابر آسیب محافظت می کنند.
2تنظیم آسان چرخ دست: به راحتی برای تغذیه ضخامت های مختلف مواد خام سازگار است.
3عرض سیستم قابل تنظیم: تنظیم عرض سیستم با چرخ دستی ، با حامل های داخلی برای محافظت از لبه های ورق فولادی.

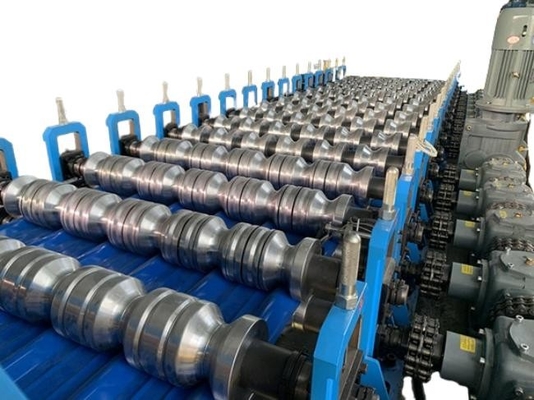

سیستم شکل گیری رول
1مواد رولر: 45# فولاد،معالجه کروم (ضخامت Cr:0.05 میلی متر) ، ضد خوردگی، افزایش سختی، اطمینان از دقت و عملکرد خیس خوب.
2مواد: 45# فولاد درمان دستکاری، جلوگیری از تغییر شکل و بهبود سختی
3ایستگاه های شکل گیری: 16 ایستگاه
4قطر گره: Φ80mm
5ساختار ماشین: ساختار قاب قوس عمودی

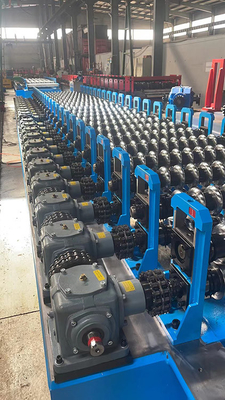

انتقال
1انتقال گیربکس (در داخل گیربکس بیول)
2مواد ابزار: 20 Crmnti
3مواد جعبه دنده: آهن ریخته
4. ارتباط بین جعبه های دنده با زنجیره ای است
5. جعبه دنده ها با ایستگاه رولینگ یک به یک متصل می شود
6مزیت: می تواند سرعت را به طور مستقیم پس از برش بهبود بخشد

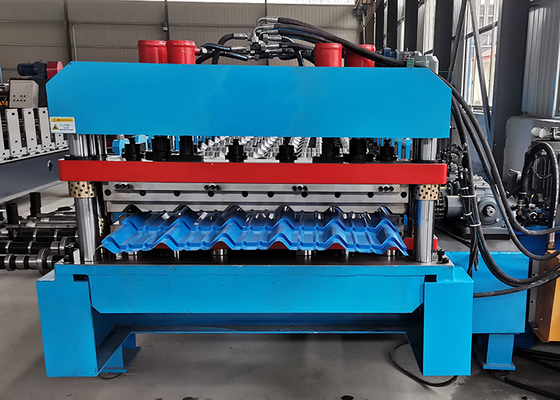

دستگاه برش هیدرولیک
1مواد تیغه: Cr12، با درمان خاموش
2قدرت هیدرولیکی: 7.5kw
3. تحمل برش: ± 1mm
4. با کولر فن در پمپ روغن

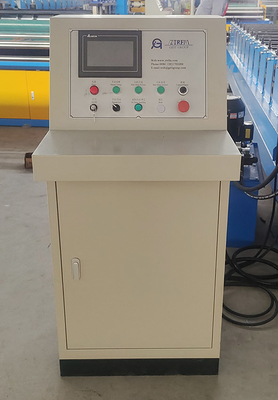

سیستم کنترل PLC
1سیستم کنترل: PLC
2. برند PLC: دلتا از تایوان
3برند کنورتر فرکانس: دلتا از تایوان
4رمزگذاری کننده: Omron
5عملکرد: کنترل اتوماتیک طول و مقدار
