ماشین ساخت ورق فلزی با سرعت بالا

ماشین برگهای فلزی با سرعت بالا

یک ماشین صفحه سقف فلزی موج دار با سرعت بالا یک تجهیزات صنعتی است که برای تولید سریع و کارآمد صفحات سقف فلزی موج دار طراحی شده است.این ورق ها به دلیل دوام آنها معمولاً در ساخت و ساز برای سقف استفاده می شونداین ماشین فرآیند شکل دادن، برش و شکل دادن ورق های فلزی را به پروفایل مطلوب موج دار خودکار می کند.

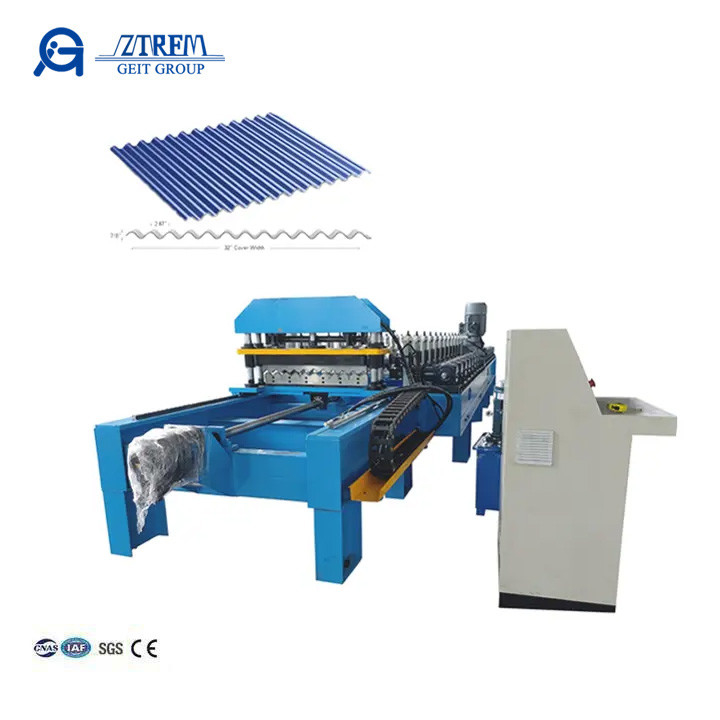

این یکی از پروفایل های طراحی شده و محصول نهایی است:

جریان پردازش:
Decoiler→ مواد تغذیه→ شکل گیری رول→ برش→ دریافت محصول

ماشین برگهای فلزی با سرعت بالا

دستگاه تغذیه
کویل فلزی از طریق مجموعه ای از رول ها و راهنماها به ماشین وارد می شود تا یک فرآیند صاف و مداوم را تضمین کند.
1از رولر های لاستیکی برای محافظت از سطح مواد خام استفاده می کند.
2تنظیم آسان برای ضخامت های مختلف مواد اولیه با استفاده از چرخ های دستی.
3عرض پلتفرم به راحتی از طریق چرخ دستی تنظیم می شود و دارای ورق های ساخته شده برای محافظت از لبه های ورق فولاد است.

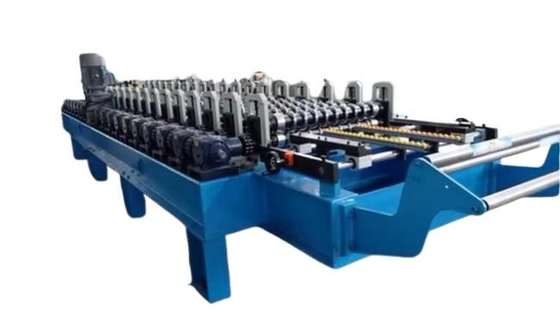

دستگاه شکل گیری رول

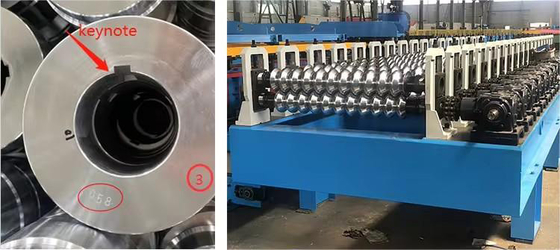

این قلب ماشین است، جایی که ورق فلزی به پروفایل موج دار شکل می گیرد. یک سری از رول ها و گچ های طراحی شده به ویژه شکل فلز را در حالی که از این بخش عبور می کند.
1.45# فولاد، درمان کروم (ضخامت Cr:0.05 میلی متر) ، ضد خوردگی، افزایش سختی، ضخامت کروم خوب برای مدت زمان خدمت طولانی.
2. هر رولر دارای شماره و با Keynotes، آن را می تواند ثابت بر روی شاخه به طور پایدار

دستگاه انتقال
گیربکس گیربکس ثابت و بدون مشکل

دستگاه برش هیدرولیک

پس از اینکه ورق فلزی لوله کشی شده است، یک مکانیسم برش برای برش ورق به طول مورد نظر استفاده می شود. این می تواند از طریق روش های مختلف مانند برش یا برش چرخش به دست آید.
1.نوع کار: موتور سروکاروی هیدرولیکی 5.5KW
2روش رانندگی:بر اساس نوع ستون
3.قدرت موتور هیدرولیک: 4 kw
4مواد برش:GB-Cr12 با درمان حرارتی
5تحمل طول برش ±10m/2mm

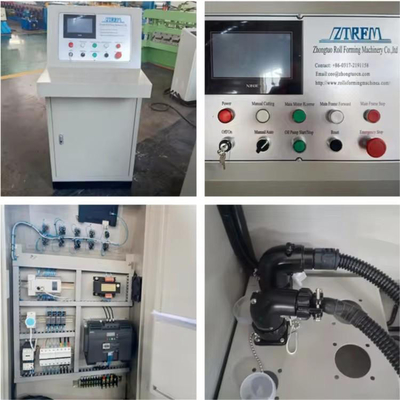

سیستم کنترل PLC
ماشین های مدرن مجهز به یک سیستم کنترل هستند که به اپراتورها اجازه می دهد پارامترها را تنظیم کنند، روند تولید را نظارت کنند و در صورت لزوم تغییرات را انجام دهند.این ممکن است شامل ویژگی هایی مانند رابط های صفحه لمسی و کنترل کننده های منطقی قابل برنامه ریزی (PLC) باشد..
برند
برند PLC: دلتا
نام تجاری اینورتر: دلتا پایین قطعات الکتریکی: شنایدر
رمزگذاری کننده: Omron
عملکرد:
1.پلاک های هواپیمایی پذیرفته شده، نصب آسان
2.کار کاملا اتوماتيک آسان
3. زبان عمل: انگليسي ((به صورت سفارشي ارائه شود)
4بیمه ملی، قطعات یدکی برند زیمنس و شنایدر

ایستگاه هیدرولیک
7موتور.5kW با سیستم خنک کننده برای استفاده طولانی مدت

استاکر اتوماتیک
3 متر ناقل

استاکر اتوماتیک
6 متري استاکر اتوماتيك
