ماشین ساخت چرخ دار با سرعت بالا

سرعت بالا اتوماتیک دستگاه ساخت قطب لرزش لرزش لرزه ای

ماشین شکل دهی رول C&U، ۱۰۰% ساخته شده در چین،is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

فریم های فلزی شامل کانال موی، کانال حمل، استودها، ریل ها، زاویه دیوار و کانال فریم اصلی هستند که در سقف گیپس شبکه ای پنهان از ساختار سبک استفاده می شود.دو قاب رایج استفاده می شود فلزی U Trackاستفاده می شود به عنوان چارچوب افقی جداکننده های استودیو، در ارتباط با استودیو عمودی (C) استودیو.

قوی، سبک وزن، آسان برای نصب، و در اندازه های مختلف موجود است،تکه های فلزی و کانال ها برای استفاده های ایده آل و مقرون به صرفه در دیوار و سقف در صورت استفاده با چندین لایه گچ ارائه می دهند.

این یکی از پروفایل های طراحی شده و محصول نهایی است:

مسیر حرکت لرزه ای چیست؟

ZTRFM Seismic Drift Track (D) اجازه می دهد تا حرکت جانبی از ساختار ساختمان اصلی را داشته باشد، در حالی که هنوز هم انحراف سر دیوار و رتبه های آتش برای دیواره های داخلی و خارجی را در بر می گیرد.مسیر حرکت لرزه ای همراه با یک ورودی فلزی است که در اتصال مسیر به ساختار اصلی کمک می کند.

تفاوت های محصول:

SLT - ردیاب پایه ای استاندارد

SLT Slotted Deflection Track اجازه می دهد تا یک اتصال مثبت از استود به

مسیر بالا از طریق سوراخ های طراحی شده برای پذیرفتن حرکت عمودی از

ساختار اصلی، مطابق با بخش 713.2 از IBC.

SLT طراحی شده است تا اجازه دهد تا یک حرکت عمودی کل 1 1⁄2 " (+/- 3⁄4").

ابعاد

پاهای بخش (flanges) 2 1⁄2 "در طول و 1 1⁄2" دارند

در طول با 1⁄4 "عرض سوراخ عمودی فاصله هر 1" در امتداد طول

از عضو.

جزئیات استاندارد راه پای شکاف دار (SLT)

مشخصات

SDLT - مسیر گشوده ی پای عمیق

راه SDLT Slotted Deep Leg Track اجازه می دهد تا یک اتصال مثبت از استود به

مسیر بالا از طریق سوراخ های طراحی شده برای پذیرفتن حرکت عمودی از

ساختار اصلی، مطابق با بخش 713.2 از IBC.

SDLT طراحی شده است تا اجازه دهد تا یک حرکت عمودی کل 2 " (+/- 1") باشد.

ابعاد

پاهای بخش (flanges) هستند 3 1⁄4 "در طول و دارای 2" در طول توسط

سوراخ های عمودی با عرض 1⁄4 اینچ در فاصله هر 1 اینچ در امتداد طول عضو قرار دارند.

جزئیات مسیر پای عمیق (SDLT)

مشخصات

D - مسیر حرکت لرزه ای

مسیر حرکت لرزه ای (D) اجازه می دهد تا حرکت جانبی ساختمان اصلی

ساختار، در حالی که هنوز هم گنجایش انحراف سر دیوار و درجه حرارت آتش برای داخلی

و ديوارهاي بيروني. سيستمک درفت تراکت با يه ورودي فلزي است که

کمک های مربوط به اتصال مسیر به ساختار اصلی.

ابعاد

پاهای بخش (فلنج ها) طول 2 1⁄2 اینچ و طول 1 1⁄2 اینچ با 1⁄4 اینچ دارند

سوراخ های عمودی گسترده ای که هر یک اینچ در امتداد طول عضو فاصله دارند.

مسیر حرکت لرزه ای (D)

نمایش بخش جزئیات Drift Insert

DD - مسیر حرکت لرزه ای عمیق

مسیر حرکت لرزه ای پا عمیق (DD) اجازه می دهد تا حرکت جانبی اصلی

ساختار ساختمان، در حالی که هنوز هم قابلیت انحراف سر دیوار و درجه حرارت آتش را دارد

برای دیواره های داخلی و خارجی.

ورودی فلزی است که به اتصال مسیر به ساختار اصلی کمک می کند.

ابعاد

پاهای بخش (flanges) 3 1⁄4 "در طول و 2 "در طول توسط 1⁄4" پهن است

سوراخ های عمودی که هر یک اینچ در امتداد طول عضو فاصله دارند.

مسیر حرکت لرزه ای عمیق (DD)

نمایش بخش جزئیات Drift Insert

سیستم I-Stud Shaftwall

UL شماره طراحی سیستم های مشترک سر دیوار

Sمسیر حرکت آیسمیکویژگی ها و کاربردها:

1.سیستم انحرافی با درجه آتش

2.UL در بیش از ۸۰ سیستم آتش سوزی تایید شده طبقه بندی شده است

3.تراکت استاندارد تا 1⁄ 2 حرکت عمودی را امکان می دهد

4شکل های سفارشی و اندازه های سوراخ در دسترس است

5عرض و ضخامت سفارشی در دسترس است

6.تعلیق مثبت برای مقاومت دیوار فراهم شده است

7. جذب سر دیوار و زمین تمدید یا فشرده سازی حرکت

8.همگام با سیستم های دیواری سنتی

9نصب آسان باعث کاهش هزینه های نیروی کار می شود

مواد / مشخصات محصول:

محصولات غیر ساختاری:

• 18-30 میلی: 33 ksi
• 25EQ: 50 ksi
• 20EQ، 30EQD: 57 ksi............ASTM A1003/A653, C645

محصولات ساختاری:

• 33-43 میلی: 33ksi
• 33EQS، 43EQS: 57 ksi
• 54-127 میلی: 50 ksi............ASTM A1003/A653, C955

مشخصات پوشش

محصولات غیر ساختاری:

• 25EQ، 20EQ، 30EQD، 18-30 میلی: G40............ASTM A1003/A653, C645

محصولات ساختاری:

• 33EQS، 43EQS، 33-97 mil: G60............ASTM A1003/A653, C955

توجه: برای دسترسی به ضخامت پوشش سنگین تر با ZTREM تماس بگیرید.

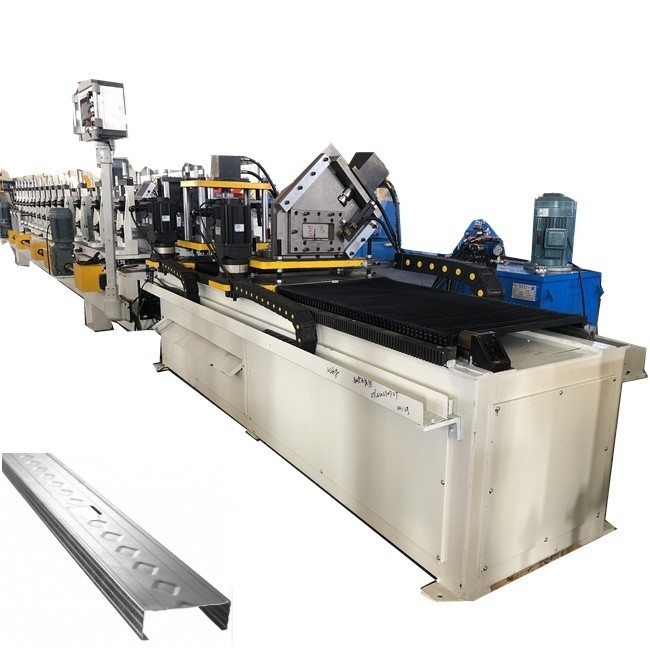

سرعت بالا اتوماتیک دستگاه ساخت قطب لرزش لرزش لرزه ای

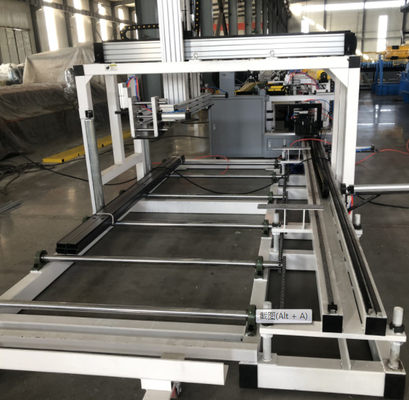

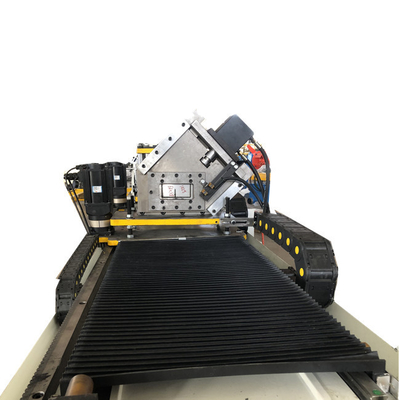

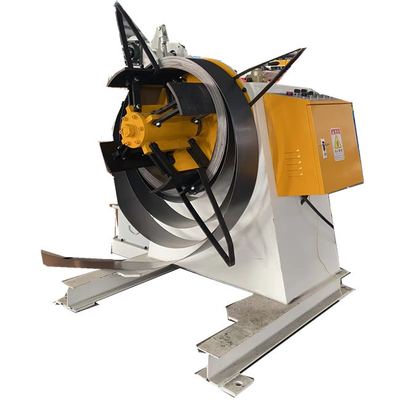

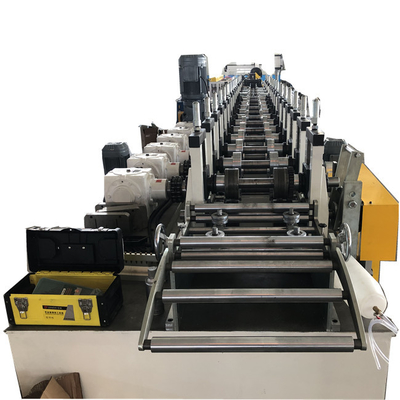

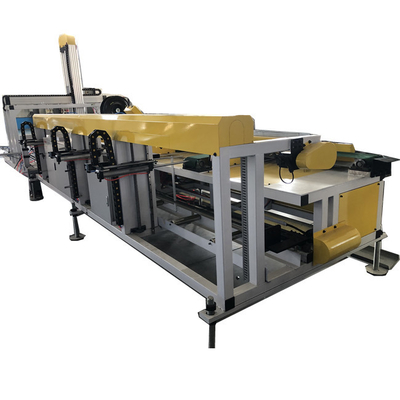

جریان کار: 3 تن دو سر decoiler -- قفس حلقه --> 80 تن YangLi ماشین سوراخ کردن قفس حلقه -- اصلی رولینگ شکل گیری ماشین-کد و مسیر سوراخ کردن --> میز انتقال و استاکر.

ویژگی های عملکرد:

1فولادی تخته جوش بدن است و دقت پایدار است.

2فرکانس فرکانس فرکانس پنوماتیک خشک یا مرطوب، عمل حساس و قابل اعتماد است.

3.برقی بزرگ، آسیاب دقیق در آبهای چرخ دار، صداهای ماشین آلات کم است

4. بلوک کشویی شش طرفه راه آهن راهنما، با دستگاه تعادل پنوماتیک، کار بدون مشکل، دقت دقیق.

5. استفاده از دستگاه حفاظت از اضافه بار هیدرولیک برای محافظت از مطبوعات و قالب به طور موثر

6. خط تولید استامپ خودکار تک یا چند ماشین می تواند با استفاده از PLC برای کنترل دستگاه تغذیه خودکار شکل گیرد.

7علاوه بر سرعت ثابت، دو نوع انتخاب ضربه سرعت بدون مرحله وجود دارد که برای نیازهای فرآیند استامپ قطعات مناسب تر است و کارایی تولید را بهبود می بخشد.
