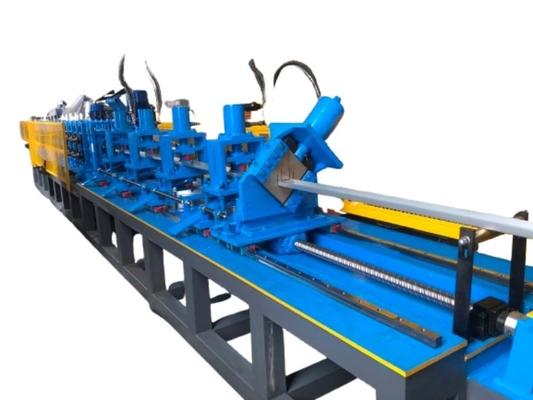

ماشین شکل گیری رول و ردیاب برای شکل های سفارشی و اندازه های سوراخ

دستگاه شکل دادن رولی استد و ردیاب

وجود دارد بسیاری از اندازه ها و بسیاری از سوراخ های منظم برای سینی های کابل، بنابراین چگونه به تغییر اندازه و چگونه به سوراخ سوراخ است که مسئله اصلی زمانی که تولید کننده طراحی ماشین

در حال حاضر، بیشتر و بیشتر به غیر کویل، دستگاه پیش از سطح مستقل، سرو تغذیه در دستگاه، فشار دهنده با مختلف میرسد سوراخ، رول سابق، توقف برای برش یا پرواز دستگاه برش،بدون برق خارج از قفسه یا استاکر پنوماتیک, سیستم های کنترل PLC به عنوان خطوط کامل برای بهبود سرعت تولید به طور قابل توجهی

این یکی از پروفایل های طراحی شده و محصول نهایی است:

مشخصات نقشه مشتری:

آهنگ اسلات و استود و آهنگ:

با ریب های ساخت و قطعات رول:

مسیر شکاف دار چیه؟

ZTRFM Slotted Track سیستم مورد علاقه صنعت برای دستیابی به انحراف سر دیوار و مقاومت در برابر آتش برای دیوارهای داخلی و خارجی است.آن را به حرکت و چرخه الزامات ANSI/UL 2079 و UL طبقه بندی شده برای 1، 2، 3 و 4 ساعت مقاومت در برابر آتش در سیستم های مفصل با درجه حرارت آتش در سر دیوار.

مسير شکاف دارمسیرویژگی ها و کاربردها:

• سیستم انحرافی با درجه آتش
• UL در بیش از ۸۰ سیستم مورد تایید آتش قرار دارد
• راه آهن استانداردي که به حرکت عمودي اجازه ميده
• شکل های سفارشی و اندازه های سوراخ در دسترس است
• عرض و ضخامت سفارشی در دسترس است
• اتصال مثبت برای مقاومت دیوار
• جذب سر دیوار و زمین گسترش یا فشرده سازی حرکت
• یکپارچه با سیستم های دیواری سنتی
• نصب آسان هزینه های نیروی کار را کاهش می دهد

مواد / مشخصات محصول

محصولات غیر ساختاری:

• 18-30 میلی: 33 ksi
• 25EQ: 50 ksi
• 20EQ، 30EQD: 57 ksi............ASTM A1003/A653, C645

محصولات ساختاری:

• 33-43 میلی: 33ksi
• 33EQS، 43EQS: 57 ksi
• 54-127 میلی: 50 ksi............ASTM A1003/A653, C955

مشخصات پوشش

محصولات غیر ساختاری:

• 25EQ، 20EQ، 30EQD، 18-30 میلی: G40............ASTM A1003/A653, C645

محصولات ساختاری:

• 33EQS، 43EQS، 33-97 mil: G60............ASTM A1003/A653, C955

توجه: برای دسترسی به ضخامت پوشش سنگین تر با ZTRFM تماس بگیرید.

مزایا

· وزن کمتر به معنای هزینه کمتر است: از آنجا که ما برای تولید آن از فولاد کمتر استفاده می کنیم، ریل سوراخ شده فولاد یک راه حل مقرون به صرفه برای نیازهای سیستم سر دیوار است.

درجه حرارت آتش: با درجه حرارت آتش مورد تایید کد تا 2 ساعت، شما می توانید به مسیر استیلر برای سیستم سر دیوار خود اعتماد کنید.

· صرفه جویی در هزینه در دراز مدت: ما از پوشش کامل روی استفاده می کنیم تا تشکیل زنگ را به حداقل برسانیم، به این معنی که دیوارهای شما بیشتر دوام می آورند. قاب فولاد توسط موریانه ها یا قالب ها آسیب نمی بیند،و در مقایسه با قاب چوبی در برابر اعمال طبیعت بهتر است.

· کسب اعتبارات LEED: به دلیل سطح محتوای بازیافت شده در کویل هایی که استفاده می کنیم، میله های فولادی ما یک محصول سبز در نظر گرفته می شوند.

دستگاه شکل دادن رولی استد و ردیاب

توضیحات مشخصات پارامترهای فنی خط کامل:

• 2 تن هیدرولیک Un-Coiler با دستگاه پیش از سطح

چرخش کویل راننده موتور، کنترل اتوماتیک توقف / شروع، 2.2KW

ظرفیت حمل = 2 تن

عرض کویل: 200 میلی متر

قطر داخلی کویل: Φ510±30mm

• دستگاه پیش تراز مستقل

برای مواد سنگین

با موتور رانده شده و مستحکم

• دستگاه روان کننده حرفه ای

مجهز به بین خوراک رول و مطبوعات

• تغذیه اتوماتیک در دستگاه

سرو موتور: YASKAWA، 1.8KW یا به عنوان سفارش

• فشار دهنده

ظرفیت: 80/110 تن یا بر اساس نیاز دقیق

برند چینی: یانگلی

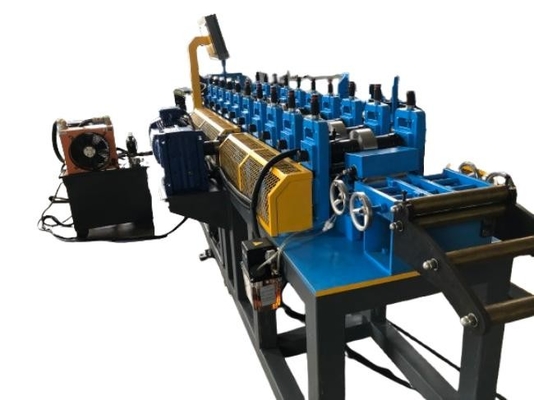

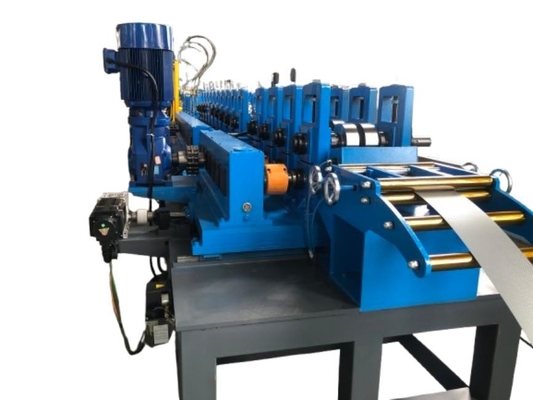

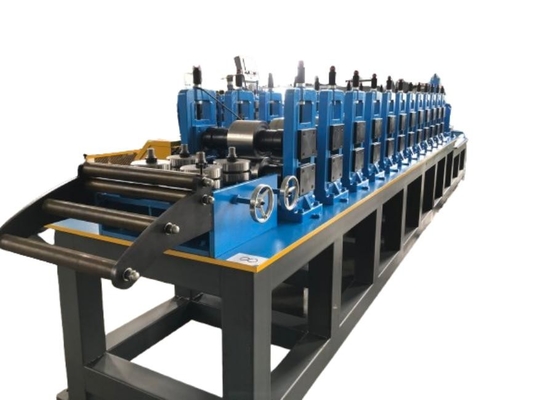

• ماشین شکل گیری رول

18 مرحله برای شکل گیری

رولر های ساخته شده از Cr12، درمان گرما

عمود قطر=ф75mm، دقت ماشین آلات

موتور اصلی =11KW، کنترل سرعت فرکانس

حداکثر سرعت خط از رول سابق: حدود 12-15m/min

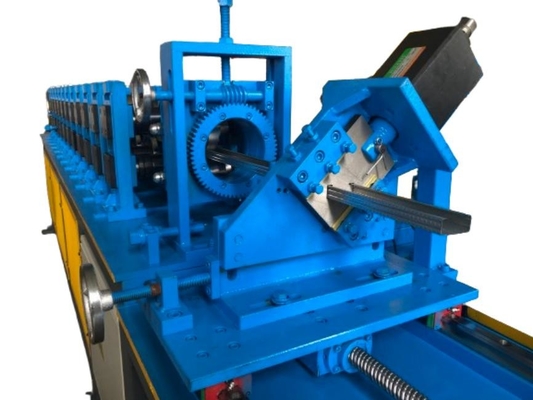

• دستگاه برش هیدرولیک

برش پرواز

بعد از قطع، مواد 8 میلی متری وجود دارد

• سیستم کنترل PLC

PLC و صفحه لمسی برند زیمنس، اینورتر برند اشنایدر، رمزگذاری کننده Omron
