گالوانیزه سبک فولاد Keel تعلیق سقف سیستم T شبکه رولینگ ماشین تشکیل طراحی شده است برای ساخت سقف T استار یا سقف شبکه تعلیق با رولینگ شکل گیری اصل.

برای میله T سقف، مزایای زیر را دارد:

1. اقتصادی، آسان برای نصب، با استفاده از نیروی کار کمتر برای تکمیل نصب در مقایسه با سیستم عایق آلومینیوم استرود معمولی.

• تعویض خطوط اصلی و متقاطع بین سیستم ها باعث کاهش نیاز به موجودی و انعطاف پذیری بیشتر در زمینه می شود.
• انعطاف پذیری و قادر به تحمل بارها است که به طور معمول در سیستم تای معلق طراحی شده است.
• نوع همپوشانی از تی های متقاطع، مفاصل کامل را فراهم می کند، شکاف بین دوچرخه اصلی و تی های متقاطع را از بین می برد و سفتی در لوازم را تضمین می کند.

در اینجا از پروفایل نقاشی زیر برای مرجع خود استفاده کنید:

به عنوان مثال پروفایل نقاشی بالا را در نظر بگیرید:

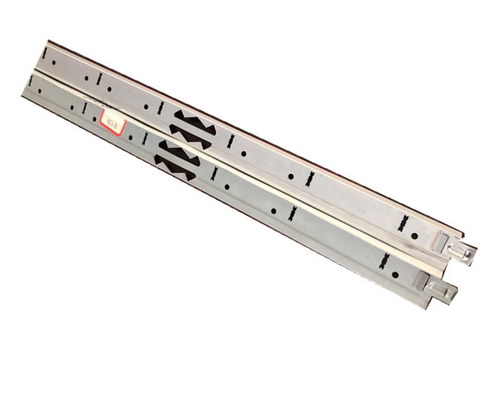

1. این دستگاه بر اساس مشخصات طراحی مشتری طراحی شده است، در اینجا من یک نوع برای مرجع خود را. اندازه اصلی T است 24x30

• کراس تی دو طول دارد: یکی 600mm و یکی 1200mm. یک ماشین با تنظیم قالب، می تواند توسط یک ماشین ساخته شود.

ایده های طراحی ماشین:

همان مانند دیگر ماشین آلات رولینگ شکل، سقف T بار ماشین نیز شامل موارد زیر است:

عناصر: در واقع همه عناصر می تواند با توجه به نیازهای مشتری سفارشی شود.

1. دکويلر، شما مي تونيد انتخاب کنيد که از دستي يا هيدروليکي استفاده کنيد

2ماشین اصلی شکل گیری:

2.1 فریم: فریم قالب دهی یا فریم ستون.

2.2 انتقال: گیربکس یا زنجیره یا گیربکس

3قسمت ضربه زدن.

3.1 یک بار یک سوراخ و یا سرعت بالا پاره کردن قطعات کامل.

3.2 توسط قسمت های زیر برای دانستن جزئیات بیشتر در مورد ماشین

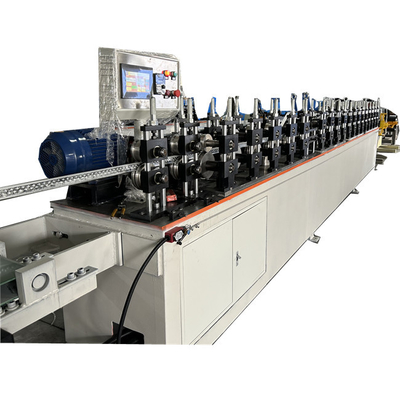

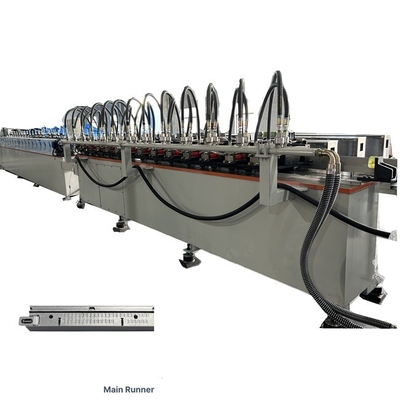

برخی از اطلاعات در مورد سقف T استار رولینگ ماشین شکل:

1ایستگاه رول: 18 چرخ اصلی، 2 مجموعه برای کالیبراسیون.

3. بستر اصلی ماشین 30 میلی متر ضخامت دارد و طرف های اطراف 6 میلی متر ضخامت دارند ، به عنوان یک کل جوش داده شده اند. سطح اصلی کار با یک آسیاب گانتری پاک می شود تا سطح را صاف و صاف کند.با استفاده از فولاد 45#.

4مواد رول: فولاد قالب CR12MOV و تحت درمان حرارتی خلاء برای دستیابی به سختی یکنواخت ، با متوسط سختی HRC55 است. سطح صاف است و محصول را خراش نمی دهد.

5ماده گودال 40CR خنک کننده و سخت کننده، قطر 45mm.

6. قدرت موتور 5.5KW

برند: سیمنز تمام موتور سیم مس، و هر رولر توسط یک گیربکس مستقل 1:15 هدایت می شود، که پایدار است و دارای نویز کم است.

7دو قفسه مواد قادر به حمل 500 کیلوگرم واحد سر عمودی، به صورت دستی محکم است.

8قاب دقیق از نوع ستون راهنما دارای ضخامت 38 است، با 8 لوله نورد NSK6206 ژاپنی در هر گروه.سطح تمام قاب ها با رنگ سیاه درمان می شوند تا آنها را کمتر به زنگ و مقاوم در برابر ضربه قرار دهند.

9قاب قالب از فولاد 45 # Ace ساخته شده است که همه آنها با دقت پردازش شده و دارای یک درمان سطح سیاه شده است.

10. قالب می تواند به سرعت در قالب ورودی جایگزین شود، و مواد ساخته شده از ژاپنی SKD11 و خلاء حرارت درمان شده است. صفحه فولاد قالب ساخته شده از 50 # Ace فولاد،که به صورت ظریف پردازش شده است.

11. میز کار چاپ یک نوع یکپارچه است ، با ضخامت 30MM در میز کار و ضخامت 6MM در طرف. سطح به خوبی خرد شده است. درمان ضد خوردگی طرف.

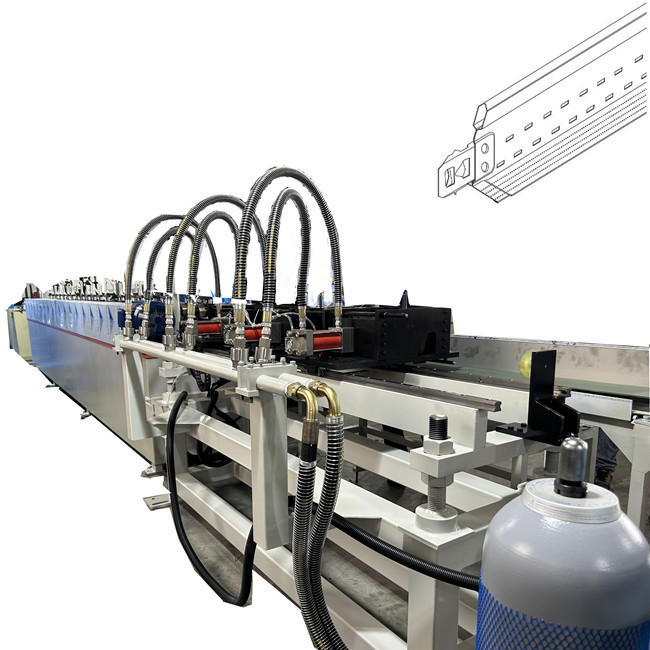

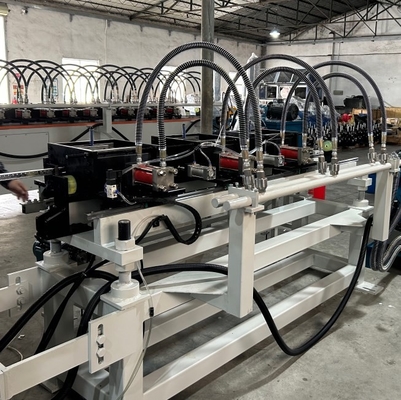

12. پمپ هیدرولیکی برند تایوان کایجیا را اتخاذ می کند ، شیر روغن برند تایوان نفت را اتخاذ می کند ، تمام لوله های نفتی از سیم فولادی ساخته شده اند ، موتور یک موتور 15KW است که تمام سیم مس را در برابر دمای حرارت مقاوم می کند ،و بلوک مدار روغن به خوبی خرد شده است.

13ذخیره انرژی چاپ سریع، پرش کامل و پرش در یک بار بدون متوقف کردن ماشین برای پرش (توجه:در حال حاضر تنها سازنده در چین و تایوان است که می تواند بدون متوقف کردن ماشین، یکبار ضربه زدن و ضربه زدن را به پایان برساند)

14. سیستم هیدرولیک یک خنک کننده روغن 70P را برای کنترل دمای روغن از طریق گردش روغن اتخاذ می کند.

15قسمت محکم شدن مسیر مستقیم به جلو و عقب حرکت می کند، با کنترل کننده سرو تایوان و موتور، PLC از دلتا، و فرکانس لمس از ویلون.تجهیزات برق ولتاژ پایین زیمنس است.

16. پارچه لاک مورد استفاده برای ماشین کیل 0.18 تا 0.23 میلی متر ضخامت دارد. مواد پایه: 0.25-0.04mm ضخامت استیل نوار گالوانیزه،

17. می تواند محصولات متریک و بریتانیا را تولید کند، 3600 میلی متر. یک کلیپ اختصاصی برای تنظیم اندازه وجود دارد.

18فرآیند تولید: باز کردن نوار - شکل گیری رول - راست کردن - سوراخ کردن هیدرولیک خودکار - بسته بندی - محصول نهایی

19ظرفیت تجهیزات خط تولید، 0-30 متر (8-10 واحد).

20. راهنمای واردات و راست کننده می تواند در تمام جهت تنظیم شود

21این واحد دارای یک کمربند ناقل زباله و یک دستگاه دریافت مواد است.

در مورد طراحی و ساخت قالب های سوراخ کردن مطابق با استانداردهای قالب، قالب ها عبارتند از:

1. قالب آخر ضربه زدن جلویی: 1 مجموعه

2. قالب آخر ضربه زدن عقب: 1 مجموعه

3. قالب سوراخ: 8 مجموعه (4 سوراخ در هر قالب) (توجه داشته باشید: مجهز به 4 شیر و 36 ورودی سوراخ)

23ماشين کيل يه پلتفرم پذيرش محصول از فولاد ضد زنگ داره

26. سیستم کنترل الکتریکی برای خط تولید، کنترل فرکانس متغیر برای کارخانه رولینگ، کنترل سرو برای قطع و یونیت سوراخ کردن، با رابط انسان-ماشین، نمایش سرعتطول محصول، خروجی، خرابی تجهیزات و کلید های مناسب توقف اضطراری باید در موقعیت های مربوطه در خط تولید مجهز شوند.
