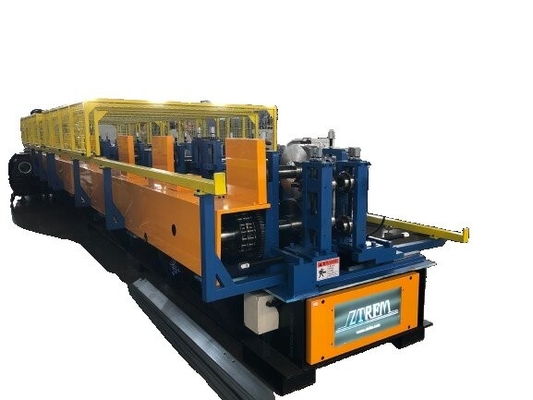

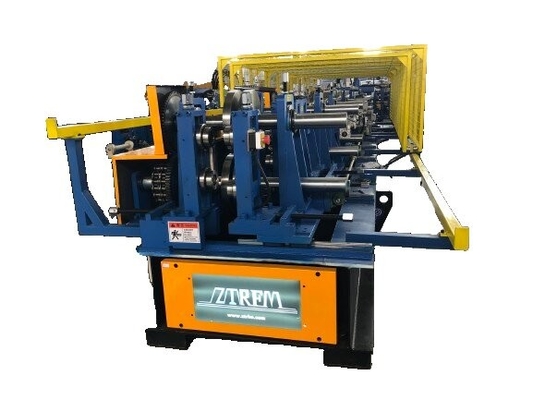

76.2-127mm سفارشی Cz ماشین Purlin برای بخش فولاد

76.2-127mm CZماشین شکل گیری رول پرلین

در زمینه ساخت و ساز و تولید، فولاد CZ به طور فزاینده ای به طور گسترده ای استفاده می شود، و ماشین فولاد Cangzhou Zhongtuo CZ با عملکرد و تکنولوژی برجسته خود،انتخاب مورد اعتماد بسیاری از شرکت ها شده است.

ماشین فولاد CZ تولید شده توسط Cangzhou Zhongtuo از فناوری خم کردن سرد استفاده می کند. از طریق فشرده سازی چند رولر دقیق، به تدریج نوار فولاد را به شکل مطلوب فولاد CZ پردازش می کند.در طول این فرآیند، هر فرآیند فشرده سازی رول به طور دقیق طراحی و کالیبراسیون شده است تا دقت بالای کنترل اندازه و شکل فولاد CZ را تضمین کند.فن آوری شکل گیری پیشرفته تضمین می کند که شکل برش متقابل فولاد صاف است و سطح سطح بالا است، بدون امواج یا پیچیدگی های آشکار. این به طور موثر کیفیت و ظاهر محصول را بهبود می بخشد،و می تواند الزامات سختگیرانه ساختمان و پروژه های صنعتی با استاندارد بالا برای کیفیت بخش های فولادی را برآورده کند.

پارامترهای اساسی مواد اولیه و محصولات

جدول 1.C، جدول اندازه قطعات فولادی

جدول 2.Z، جدول اندازه قطعات فولادی

اندازه پروفایل Z ((اینچ)	اندازه پروفایل Z (ملی متر)	ضخامت (اینچ)	ضخامت ((ملی متر)	طول پروفایل Z ((m)	سرعت (m/min)
4×1.5×075	101.6×38.1×1905	0.0598	1.51	6 متر	35
4×1.5×075	101.6×38.1×1905	0.0747	1.9	6 متر	35
4×1.5×075	101.6×38.1×1905	0.1046	2.66	6 متر	30
4×1.5×075	101.6×38.1×1905	0.1345	3.5	6 متر	25
4×2.0×075	101.6×50.8×1905	0.0598	1.51	6 متر	35
4×2.0×075	101.6×50.8×1905	0.0747	1.9	6 متر	35
4×2.0×075	101.6×50.8×1905	0.1046	2.66	6 متر	30
4×2.0×075	101.6×50.8×1905	0.1345	3.5	6 متر	25
5×2.0×0.75	127×50.8×1905	0.0598	1.51	6 متر	30
5×2.0×0.75	127×50.8×1905	0.0747	1.9	6 متر	30
5×2.0×0.75	127×50.8×1905	0.1046	2.66	6 متر	25
5×2.0×0.75	127×50.8×1905	0.1345	3.5	6 متر	20

一,ماشین های هیدرولیک 10 تن با چرخ چرخ
1.	قرار دادن		10 تن
2.	نصب قطر داخلی کویل		508 میلی متر
3.	میله از کد باز شده است محکم		فشرده سازی هیدرولیکی، محدوده فشرده سازی 480-530mm
4.	حداکثر عرض حجم		ماکس 300 میلی متر
5.	بازوی فشار		بازوی فشار پنوماتیک، برای اطمینان از اینکه مواد رولینگ گشوده نمی شوند
6.	پشتوانه		با حمایت
7.	سر شلاق و کالیبراسیون		مجهز به سر بز و سطح، اضافه کردن کلاچ تغذیه، پس از آزاد کردن کلاچ

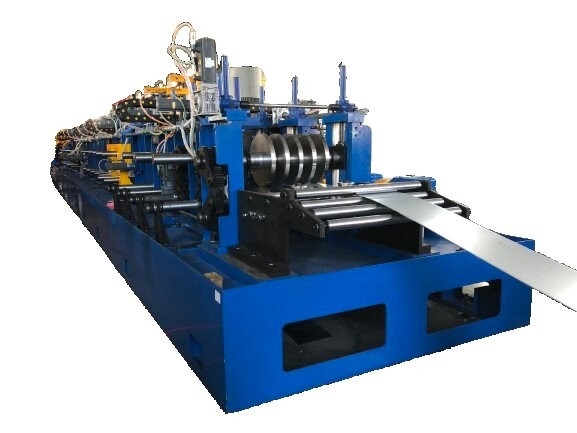

二،سازنده میزبان
1.	تحویل مواد و کالیبراسیون		مواد غذایی: رولر تغذیه و رولر راهنما
			رول مسطح: سه تا و چهار، در مجموع 7 رول مسطح.
2.	شکل دادن		پایه تجهیزات: جوش صفحه فولادی
			ساختار موتور اصلی تجهیزات: قوس یادبود آهن ریخته شده، مدل 140
			کلاه و مغز لگن: کروم شده
			صف های شکل گرفته: 16 صف
			مواد رولر: Cr 12، ماشینکاری CNC پس از درمان حرارتی به HRC 58-60، چرخیدن خوب
			مواد محور: 40 Cr
			قطر محور: 70 / 95mm
			حالت انتقال: جعبه گیربکس
			سرعت: حدود 20 تا 40 متر در دقیقه
			موتور اصلی: 30 kw * 2 مجموعه، موتور تبدیل فرکانس AC زیمنس
			کاهش دهنده: سری K
			قدرت موتور تنظیم اندازه: 2 * 1.5kw + 2.2kw، موتور سرو زیمنس V90
			تنظیم فضای خالی رول با ضخامت های مختلف: 8 * 0.75kw (بر اساس طراحی واقعی)
			راست: اطمینان از کیفیت محصول نهایی

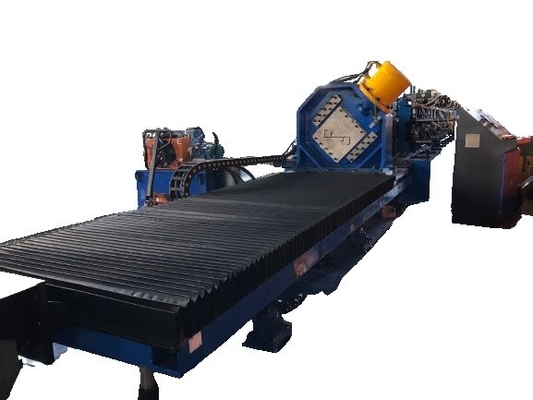

			برش هیدرولیکی: تراش ردیابی، 45 درجه چرخش، هیچ زباله ای، یک مدل، یک جفت تیغ
			مواد برش: Cr12 mov
			سیستم خنک کننده: سیستم روانکاری خنک کننده آب، با مخزن آب و پمپ، اضافه کردن صفحه فیلتر در مخزن آب برای جلوگیری از آلودگی آب از ورود به مخزن آب و سوختن پمپ
			ولتاژ: 460V، 60 هرتز، 3ph، (بر اساس الزامات مشتری)
三سیستم هیدرولیک
1.	الگوی کار			قطع هیدرولیک
2.	قدرت			11 کلووایت، هوا سرد
3.	دریچه الکترومغناطیسی			وارد
四سیستم کنترل PLC
1.	مارک PLC			برند زیمنس
2.	برند صفحه لمسی			برند زیمنس
3.	ترانسفورماتور فرکانسی			برند زیمنس
4.	شمارنده			OMRON
5.	دستگاه های ولتاژ پایین			توسط زيمنس يا شنايدر
6.	زبان عملیاتی			چینی و انگلیسی (حمایت برای سفارشی سازی زبان های دیگر)
7.	کابینت کنترل			یک کابینت برق، یک کنسول کنترل
8.	عملکرد			شما می توانید مقدار سفارش را تنظیم کنید، طول و طول و تجهیزات دیگر را تغییر دهید. کار کردن آسان است، با پلاگین هواپیمایی برای نصب مشتریان آسان است. به علاوه ریموت دروازه.
五،پاک کردن اتوماتیک
1.	طول ماده	بلندترينش 6 متره
2.	مقدار	1 مجموعه
3.	مسیر	طولی، همانطور که در تصاویر نشان داده شده است
4.	عملکرد	1. تغذیه اتوماتیک و پالتی سازی 2بعد از اتمام یک دسته کوچک، آن را یک بار با نوار نایلان بسته بندی کنید، و سپس به ایستگاه دیگری بروید. پس از چند دسته کوچک، سپس یک بسته بزرگ با نوار فولاد بسازید.بايد دو بار بسته بندي کني! ((فقط براي نوع C)
六، لوازم جانبی
نه	نام				مقدار
1	سوئیچ محدودیت عبور				2 مجموعه
2	لوله های هیدرولیک				1 مجموعه
3	رله الکتریکی				2 مجموعه
4	کابینت ابزار				1 مجموعه
