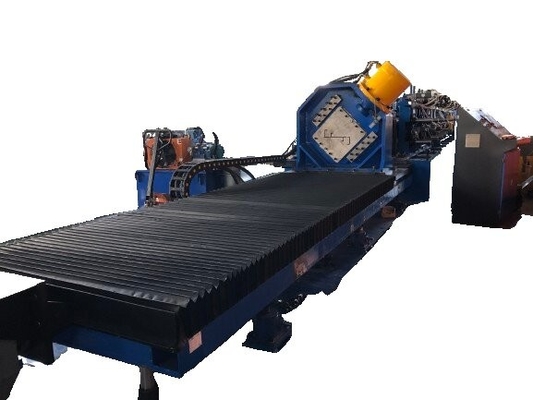

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین

تصویر بزرگ : 152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین

جزئیات محصول:

محل منبع:	چین
نام تجاری:	ZTRFM
گواهی:	CE,SGS
شماره مدل:	پورلین

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	under discuss
جزئیات بسته بندی:	برهنه با پوشش ضد کویل و پوشش پلاستیکی
زمان تحویل:	45 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	30 ست در ماه

مخاطب

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین

شرح

ایستگاه غلتکی:	18 غلتک ایستگاه برای شکل دهی رول	منبع تغذیه:	380 ولت
ضخامت:	1.5-3.0 میلی متر	تغییر اندازه:	خودکار
مشخصات:	101.351.75 متر	PLC:	دلتا
رنگ:	درخواست مشتری	سرعت خط:	تنظیم شده توسط اینورتر فرکانس
شکل گیری ایستگاه های غلتکی:	20 ایستگاه	مشت زدن:	گزینه
ظرفیت تولید:	5-18 متر در دقیقه	زنجیر:	2
ایستگاه شکل دهی:	18 مرحله + 7 مرحله	بسته حمل و نقل:	1*20 کانتینر GP
موتور هیدرولیک:	5.5 کیلووات
برجسته کردن:	152.4-355.6mm Cz ماشین شکل گیری رول پرلین,ماشین ساخت رول های هیدرولیکی,Co Cz ماشین شکل گیری رول پرلین , Hydraulic Cz Purlin Roll Forming Machine , Co Cz Purlin Roll Forming Machine

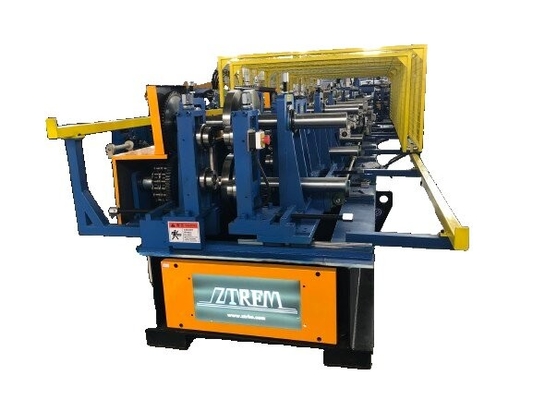

152.4-355.6mm CZماشین شکل گیری رول پرلین

CZ purlin یک نوع جدید از فولاد ساختمانی است که از دو نوع فولاد با شکل های متناوب مشابه تشکیل شده است و اغلب به عنوان C purlin یا Z purlin شناخته می شود.که معمولاً بر اساس ویژگی های شکل و استفاده در صنعت نامیده می شود.

شکل بخش: بخش C-formed purlin شکل C است، متشکل از دو فلنج موازی و یک شبکه متصل به فلنج است. بخش Z-spurlin فولاد شکل Z است.و دو تا فلنج و يه تار هم هست، اما اتصال بین فلنج و شبکه متفاوت است، در یک ترتیب شکل Z.

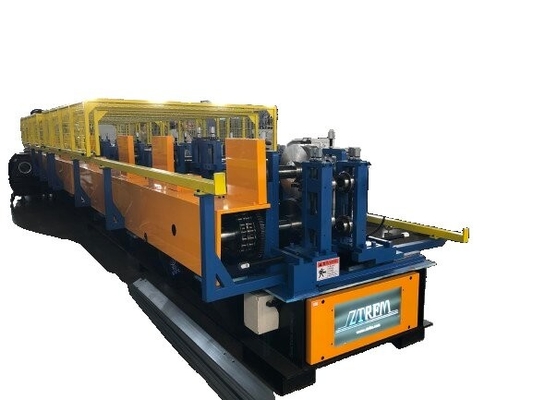

152.4-355.6mm CZماشین شکل گیری رول پرلین

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 0

الزامات نسخه نهایی

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 1

● مواد: فولاد کربن گالوانیزه

● ضخامت مواد: 1.5 تا 3.5 میلی متر

● تنظیم ضخامت: کنترل موتور سرو رول بالا و پایین تنظیم خودکار، تنظیم دستی رول جانبی.

● تنظیم ابعاد: تنظیم خودکار عرض و ارتفاع، چاقوی برش برای جایگزینی تیغه.

● تنظیم C و Z: به صورت دستی چرخاندن قطره ای 180

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 2

اجزای اصلی تجهیزات

اجزای اصلی تجهیزات
نه	نامگذاری شده	واحد	مقدار
1.	16 تن دستگاه هیدرولیک باز با کارتن، با سر برگه و تراز	مجموعه	1
2.	شناسایی حفره ی بافر	مجموعه	1
3.	تشکیل میزبان	مجموعه	1
4.	سیستم قطع هیدرولیک	مجموعه	1
5.	سیستم کنترل PLC	مجموعه	1
6.	بسته بندی خودکار با کمربند پالتیزه کننده 14 متری	مجموعه	1
7.	لوازم	مجموعه	1

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 3

پارامترهای اساسی مواد اولیه و محصولات

مواد نیمه آماده	نوار گرم، نوار سرد، نوار گالوانیزه مقاومت کششی 520MPa؛ مقاومت کششی 320MPa
مواد	Q195، Q235، Q355
عرض فولاد	حداکثر 600mm با توجه به پروفایل
اندازه فایل	جدول 1 ضمیمه را ببینید2
دیوار فولادی ضخیم	1.5-3.5mm
قطر داخلی کویل فولادی	Φ508mm/Φ610mm
قطر بیرونی کویل فولادی	Φ1200mm Φ2100mm
حداکثر وزن حجم	16 ¢
محدوده لوله	6 تا 14 متر
سرعت	حداکثر.40 متر/دقیقه
تحمل اندازه طول	±1.5mm
گوشه	R2-2.5mm

جدول 1.C، جدول اندازه قطعات فولادی

اندازه پروفایل C ((اینچ)	اندازه پروفایل C (ملی متر)	ضخامت (اینچ)	ضخامت (ملی متر)	C طول پروفایل ((m)	سرعت (m/min)
6×2.0×0.75	152.4×50.8×1905	0.0598	1.51	6 متر	40
6×2.0×0.75	152.4×50.8×1905	0.0747	1.9	6 متر	40
6×2.0×0.75	152.4×50.8×1905	0.1046	2.66	6 متر	35
6×2.0×0.75	152.4×50.8×1905	0.1345	3.5	6 متر	30
7×2.75×075	177.8×69.85×1905	0.0598	1.51	7 متر	35
7×2.75×075	177.8×69.85×1905	0.0747	1.9	7 متر	35
7×2.75×075	177.8×69.85×1905	0.1345	3.5	7 متر	20
8×2.75×075	203.2×69.85×1905	0.0598	1.51	8 متر	30
8×2.75×075	203.2×69.85×1905	0.0747	1.9	6 متر	30
8×2.75×075	203.2×69.85×1905	0.0747	1.9	8 متر	30
8×2.75×075	203.2×69.85×1905	0.1046	2.66	8 متر	25
8×2.75×075	203.2×69.85×1905	0.1345	3.5	8 متر	20
9×2.75×075	228.6×69.85×1905	0.0598	1.51	9 متر	25
9×2.75×075	228.6×69.85×1905	0.1345	3.5	9 متر	20
10×2.75×075	254×69.85×1905	0.0598	1.51	10 متر	30
10×2.75×075	254×69.85×1905	0.0747	1.9	10 متر	30
10×2.75×075	254×69.85×1905	0.1046	2.66	10 متر	25
12×3.5×10	304.8×88.9×254	0.0747	1.9	12 متر	30
12×3.5×10	304.8×88.9×254	0.1046	2.66	12 متر	25
12×3.5×10	304.8×88.9×254	0.1345	3.5	12 متر	20
14×3.5×10	355.6×88.9×254	0.0747	1.9	14 متر	30
14×3.5×10	355.6×88.9×254	0.1046	2.66	14 متر	25
14×3.5×10	355.6×88.9×254	0.1345	3.5	14 متر	20

جدول 2.Z، جدول اندازه قطعات فولادی

اندازه پروفایل Z ((اینچ)	اندازه پروفایل Z (ملی متر)	ضخامت (اینچ)	ضخامت (ملی متر)	طول پروفایل Z ((m)	سرعت (m/min)
6×2.0×0.75	152.4×50.8×1905	0.0598	1.51	6 متر	40
6×2.0×0.75	152.4×50.8×1905	0.0747	1.9	6 متر	40
6×2.0×0.75	152.4×50.8×1905	0.1046	2.66	6 متر	35
6×2.0×0.75	152.4×50.8×1905	0.1345	3.5	6 متر	30
7×2.75×075	177.8×69.85×1905	0.0598	1.51	7 متر	35
7×2.75×075	177.8×69.85×1905	0.0747	1.9	7 متر	35
7×2.75×075	177.8×69.85×1905	0.1046	2.66	7 متر	30
7×2.75×075	177.8×69.85×1905	0.1345	3.5	7 متر	25
8×2.75×075	203.2×69.85×1905	0.0598	1.51	8 متر	30
8×2.75×075	203.2×69.85×1905	0.0747	1.9	8 متر	30
8×2.75×075	203.2×69.85×1905	0.1046	2.66	8 متر	25
8×2.75×075	203.2×69.85×1905	0.1345	3.5	8 متر	20
9×2.75×075	228.6×69.85×1905	0.0598	1.51	9 متر	25
9×2.75×075	228.6×69.85×1905	0.0747	1.9	9 متر	25
9×2.75×075	228.6×69.85×1905	0.1046	2.66	9 متر	20
9×2.75×075	228.6×69.85×1905	0.1345	3.5	9 متر	20
10×2.75×075	254×69.85×1905	0.0598	1.51	10 متر	30
10×2.75×075	254×69.85×1905	0.0747	1.9	10 متر	30
10×2.75×075	254×69.85×1905	0.1046	2.66	10 متر	25
10×2.75×075	254×69.85×1905	0.1345	3.5	10 متر	20
12×3.5×10	304.8×88.9×254	0.0747	1.9	12 متر	30
12×3.5×10	304.8×88.9×254	0.1046	2.66	12 متر	30
12×3.5×10	304.8×88.9×254	0.1345	3.5	12 متر	25
14×3.5×10	355.6×88.9×254	0.0747	1.9	14 متر	30
14×3.5×10	355.6×88.9×254	0.1046	2.66	14 متر	25
14×3.5×10	355.6×88.9×254	0.1345	3.5	14 متر	25

1. 16 تن دستگاه هیدرولیک باز با کارتن
1.	قرار دادن	16 تن
2.	نصب قطر داخلی کویل	508mm یا 610mm
3.	میله از کد باز شده است محکم	فشار هیدرولیکی، محدوده تنگ 480-530mm,610mm
4.	حداکثر عرض حجم	MAX 600mm
5.	بازوی فشار	بازوی فشار پنوماتیک، برای اطمینان از اینکه مواد رولینگ گشوده نمی شوند
6.	نگهدار	با حمایت
7.	سر شلاق و کالیبراسیون	مجهز به سر شلاق و تراز
2. تشخیص حفره ی بافر
1.	شناسایی حفره ی بافر	عملکرد: مقدار مواد را برای مطابقت با سرعت حرکت کل دستگاه بررسی کنید.
3. تشکیل میزبان
1.	تحویل مواد و کالیبراسیون	مواد غذایی: رولر تغذیه و رولر راهنما
1.	تحویل مواد و کالیبراسیون	رول مسطح: سه تا و چهار، در مجموع 7 رول مسطح.
2.	شکل دادن	پایه تجهیزات: جوش صفحه فولادی
		ساختار موتور اصلی تجهیزات: قوس یادبود آهن ریخته شده، مدل 140
		کلاه و مغز لگن: کروم شده
		صف های شکل گرفته: 16 صف
		مواد رولر: Cr 12، ماشینکاری CNC پس از درمان حرارتی به HRC 58-60، چرخیدن خوب
		مواد محور:40Cr
		قطر محور: 70/95mm
		حالت انتقال: جعبه گیربکس
		سرعت: حدود 20 تا 40 متر در دقیقه
		*موتور اصلی: 45 kw 2 مجموعه، موتور تبدیل فرکانس AC زیمنس**
		کاهش دهنده: سری K
		*قدرت موتور تنظیم اندازه: 2 1.5kw + 2.2kw، موتور سرو زیمنس V90**
		تنظیم فضای خالی رول با ضخامت های مختلف: 8 * 0.75kw (بر اساس طراحی واقعی)
		راست: اطمینان از کیفیت محصول نهایی
		برش هیدرولیکی: تراش ردیابی، 45 درجه چرخش، هیچ زباله ای، یک مدل، یک جفت تیغ
		قطع کردن مواد: Cr12 mov
		سیستم خنک کننده: سیستم روانکاری خنک کننده آب، با مخزن آب و پمپ، اضافه کردن صفحه فیلتر در مخزن آب برای جلوگیری از آلودگی آب از ورود به مخزن آب و سوختن پمپ
		ولتاژ: 460V,60hz,3ph, ((بر اساس الزامات مشتری)

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 5

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 6

4سیستم فشار هیدرولیکی
1.	الگوی کار	قطع هیدرولیک
2.	قدرت	11 کلووایت، هوا سرد
3.	دریچه الکترومغناطیسی	وارد

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 7

5سیستم کنترل PLC
1.	مارک PLC	برند زیمنس
2.	برند صفحه لمسی	برند زیمنس
3.	ترانسفورماتور فرکانسی	برند زیمنس
4.	شمارنده	OMRON
5.	دستگاه های ولتاژ پایین	توسط زيمنس يا شنايدر
6.	زبان عملیاتی	چینی و انگلیسی (حمایت برای سفارشی سازی زبان های دیگر)
7.	کابینت کنترل	یک کابینت برق، یک کنسول کنترل
8.	عملکرد	شما می توانید مقدار سفارش را تنظیم کنید، طول و طول و تجهیزات دیگر را تغییر دهید. کار کردن آسان است، با پلاگین هواپیمایی برای نصب مشتریان آسان است. به علاوه ریموت دروازه.

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 8

ششم، انباشت اتوماتیک
1.	طول ماده	بلندترين آن 14 متر است
2.	مقدار	1 مجموعه
3.	مسیر	جهت طولی، همانطور که در شکل نشان داده شده است
4.	عملکرد	1. تغذیه اتوماتیک و پالتی سازی 2بعد از اتمام یک دسته کوچک، آن را یک بار با نوار نایلان بسته بندی کنید، و سپس به ایستگاه دیگری بروید. پس از چند دسته کوچک، سپس یک بسته بزرگ با نوار فولاد بسازید.بايد دو بار بسته بندي کني! ((فقط براي نوع C)

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 9

هفت، لوازم جانبی
نه، نه	نام	مقدار
1	تغییر موقعیت	2 مجموعه
2	لوله های هیدرولیک	1 مجموعه
3	رله الکتریکی	2 مجموعه
4	جعبه ابزار	1 مجموعه

152.4-355.6mm 16 تن هیدرولیک باز Co Cz پرلین رول قالب گیری ماشین 10
